CHIRON FZ 08 KS Magnum
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
CHIRON FZ 08 KS Magnum è un Centro di lavoro a 5 assi, garantisce precisione, alta accuratezza e affidabilità. Corse X450×Y270×Z310 mm; foratura 12 mm; maschiatura M8. Magazzino 24 pos., Ø ut. max 47 mm (100 mm liberi), lung. 160 mm, peso ut. 1,2 kg. Mandrino HSK‑A40 0–36000 rpm; motore 7 kW; rapide 75 m/min; 3×400V 50Hz; aria 6 bar; potenza installata 14 kW (19 kVA); peso ≈3400 kg; ingombri 2308×1405×2447 mm. Dot.: controllo rottura ut., RS232, climatizz. quadro, spia stato. Ideale per tolleranze strette in automotive, aerospaziale, medicale, orologeria
| Numero di assi totale | 5 |
| Numero di mandrini | 1 |
| Corsa longitudinale (X-asse) | 450 mm |
| Corsa trasversale (Y-assi) | 270 mm |
| Corsa verticale (Z-Asse) | 310 mm |
| Capacità di foratura | 12 mm |
| Capacittà maschiatura M | 8 |
| Invertitore di utensili: | |
| numero utensili | 24 |
| Diametro massimo del utensili max. | 47 mm |
| Diametro massimo con acconto posto libero | 100 mm |
| Lunghezza massima del utensili | 160 mm |
| Peso del utensili mass. | 1.2 kg |
| Tempo cambio utensili | 0.8 / 2.3 s |
| Tempo medio da chip a chip | 2.2 s |
| Attaco cono mandrino: HSK-A | 40 DIN 69893 |
| Velocità mandrino: | |
| da | 0 t/min |
| fino | 36000 t/min |
| Avanzamenti rapidi: | 75 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 7 kW |
| Potenza totale installata | 14 kW |
| Potenza installata totale | 19 kVA |
| Peso della macchina circa | 3400 kg |
| Dimensioni macchina: | |
| Lunghezza | 2308 mm |
| Larghezza | 1405 mm |
| Altezza | 2447 mm |
| Accessori diversi: | |
| Controllo del utensile | |
| Interfaccia porta seriale RS 232 | |

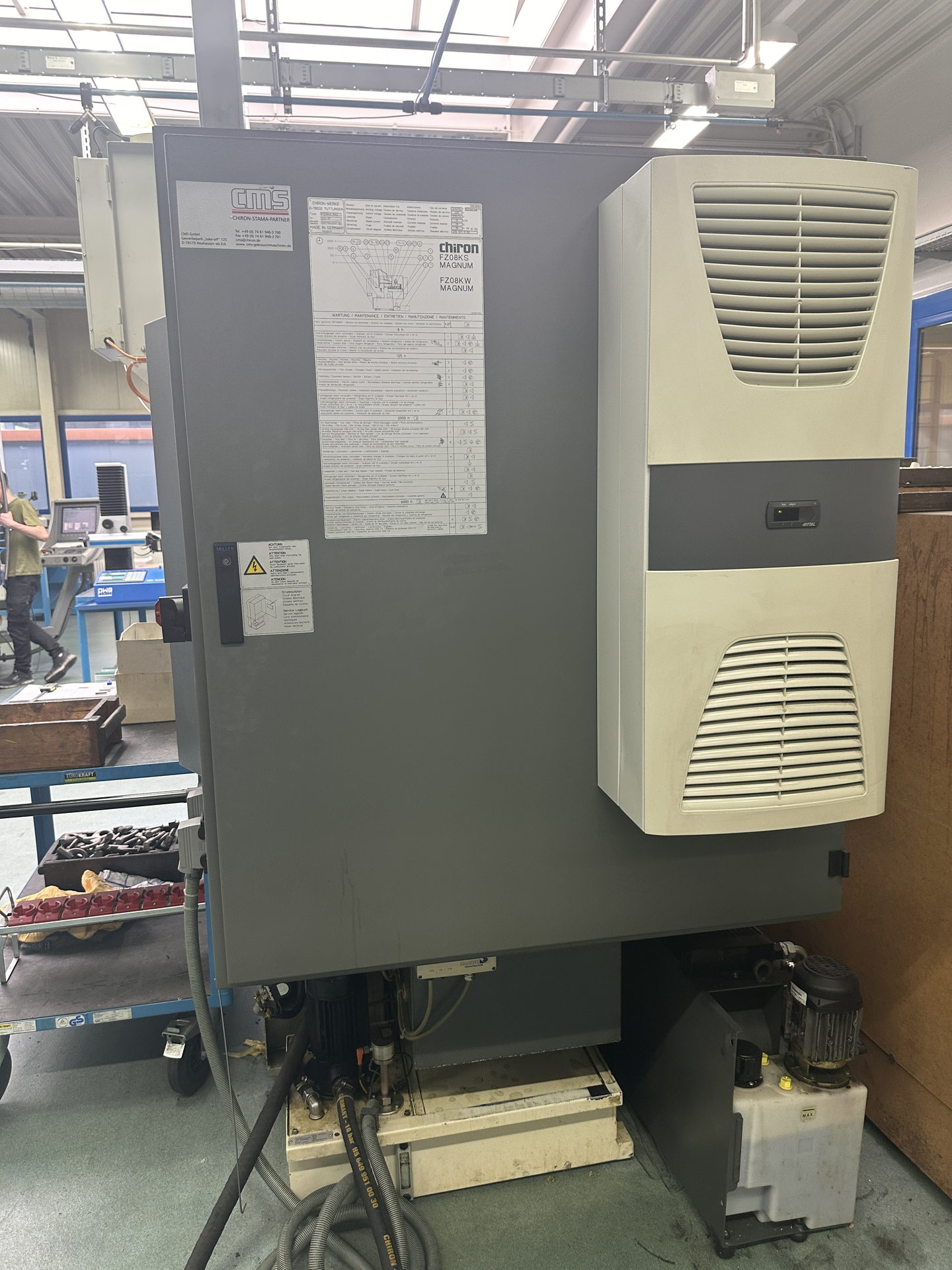

| Armadio elettrico Condizionatore d'aria | |
| Luce di stato |
