TSUGAMI-MORI BS-12CE(S)-III
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
TSUGAMI-MORI BS-12CE(S)-III è un Tornio automatico CNC ad altissima precisione, progettato per garantire elevata accuratezza e affidabilità. Capacità di lavoro: diametro tornibile 3–12 mm, lunghezza max 210 mm, foratura max 12 mm, filettatura fino a M6. Specifiche principali: 6 assi, 2 mandrini; giri mandrino 200–12.000 t/min, contromandrino 200–8.000 t/min; portautensili 5 stazioni, 13 utensili (7 tornitura, 3 foratura, 3 trasversali); utensili rotanti 0,9 kW, lunghezza utensile 85 mm, gambo 12 mm; avanzamenti 1–6.000 mm/min, rapidi 18 m/min; motore mandrino 1,5/2,2 kW, potenza contromandrino 0,75/1,1 kW; aria 4 bar; potenza installata 9 kVA; peso ~2200 kg; ingombro L1870×W1150×H1685 mm. Accessori: raccoglitore pezzi, lampada, aspiratore nebbia d'olio, set pinze, luce di stato. Consente tolleranze strettissime; applicazioni tipiche: automotive, orologeria, utensili, aerospaziale, medicale
| Numero di assi totale | 6 |
| Numero di mandrini | 2 |
| Diametro tornibile | 3 - 12 mm |
| Lunghezza massima | 210 mm |
| Diametro forare massimo | 12 mm |
| Diametro massimo del filattatura | 6 M |
| Giri mandrino: | |
| con variatore continuo | |
| da | 200 t/min |
| fino | 12000 t/min |
| Contro mandrino: | |
| giri: | |
| da | 200 t/min |
| fino | 8000 t/min |
| Porta-outensili: | |
| Numero di statione | 5 |
| numero utensili | 13 |
| Utensili di tornitura | 7 pce |
| Strumenti di perforazione | 3 pce |
| Utensili per lavorazioni incrociate | 3 pce |
| Potenca utensili rotante | 0.9 kW |
| Lunghezza del utensili | 85 mm |
| Sezione trasversale del gambo dell'utensile | 12 mm |
| Contro-operazione: | |
| numero utensili | 5 |
| Quantità utensili | 2 |
| Utensili di tornitura | 3 pce |
| Avanzamento: | |
| con variatore continuo | |
| da | 1 mm/min |
| fino | 6000 mm/min |
| Avanzamenti rapidi: | 18 m/min |
| Motore mandrino | 1.5 / 2.2 kW |
| Potenca contro mandrino | 0.75 / 1.1 kW |
| Collegamento aria compressa | 4 bar |
| Potenza installata totale | 9 kVA |
| Peso della macchina circa | 2200 kg |
| Dimensioni macchina: | |
| Lunghezza | 1870 mm |
| Larghezza | 1150 mm |
| Altezza | 1685 mm |

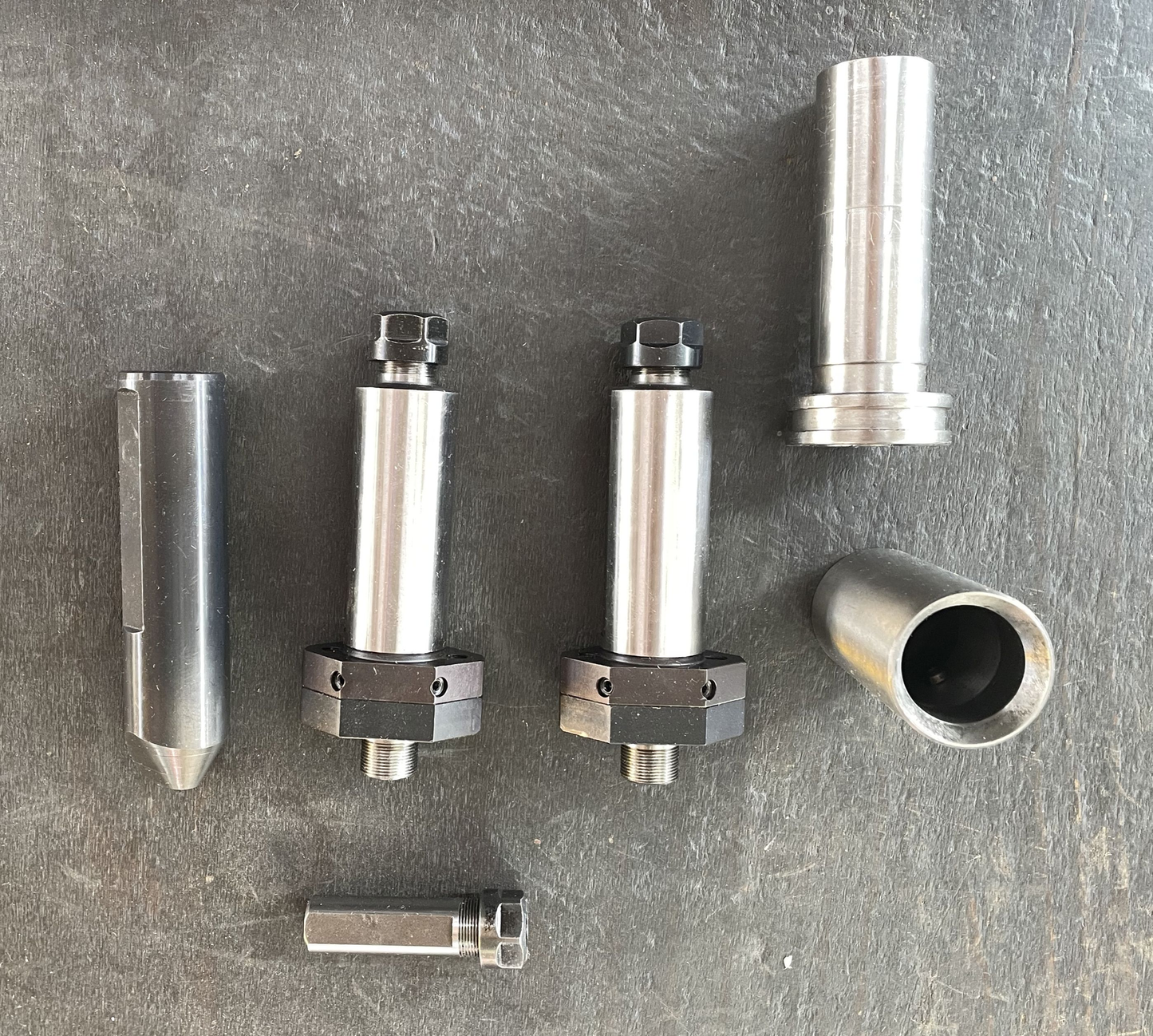

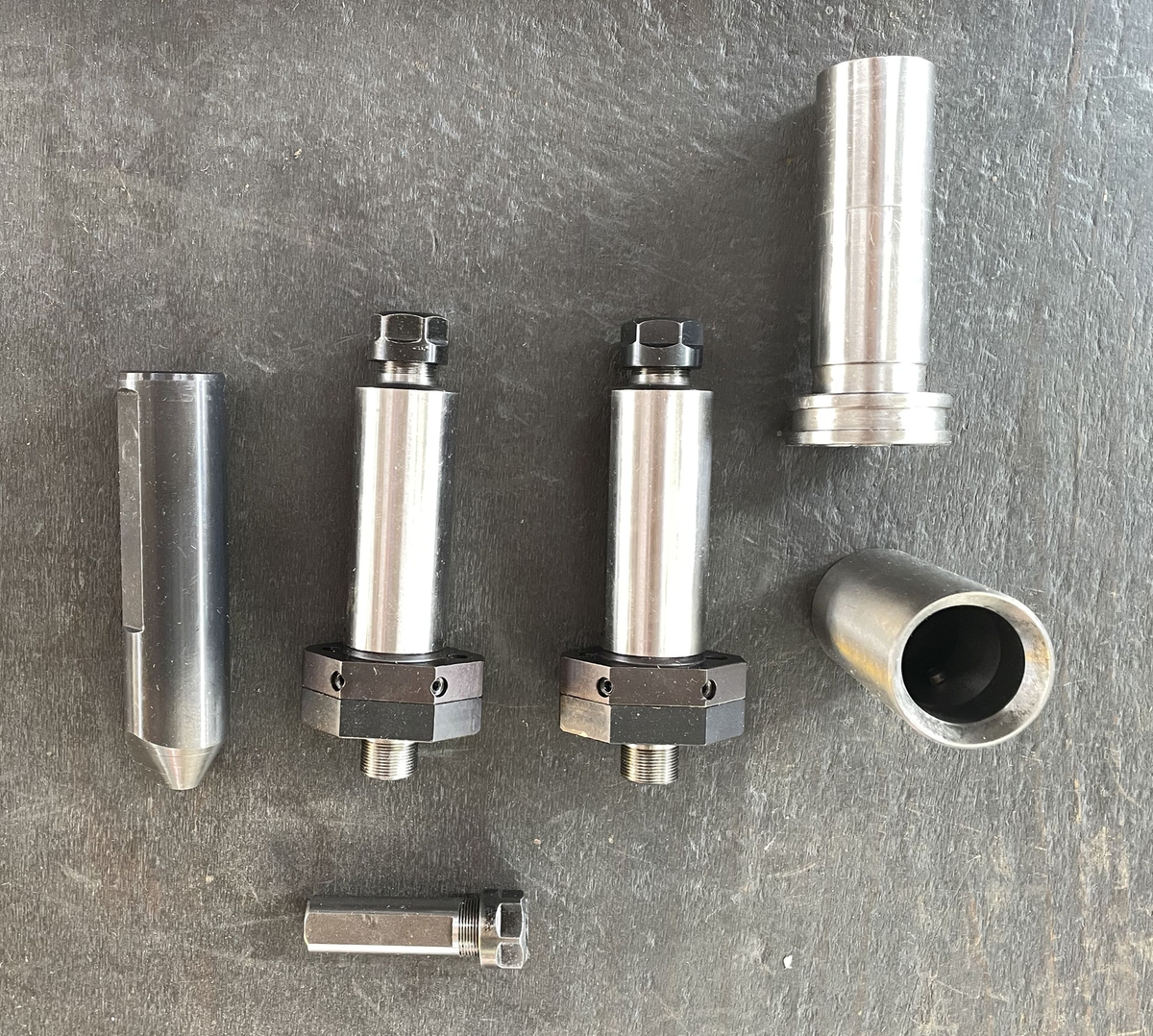

| Accessori diversi: | |
| Collettore di parti | |
| Lampada | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Set di pinze | |
| Luce di stato |
