STAR SA-16 RC
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
STAR SA-16 RC è un tornio automatico CNC / tornio Swiss ad alta precisione, per lavorazioni ad elevata accuratezza e affidabilità. Capacità: Ø tornibile 16 mm; foratura 7 mm; filettatura fino M6; barra 2–20 mm (max 3200 mm); controperazione 85 mm. Dati: mandrino 500–12.000 rpm (2,2/3,7 kW); contromandrino 500–9.000 rpm (1,1/0,5 kW). Utensili: 6 tornitura, 4 foratura, 3 trasversali; utensili motorizzati 7.500 rpm, 0,4 kW. Avanzamenti 20 m/min; 3×400 V 50 Hz; aria 5 bar; potenza 6 kVA; peso 1700 kg; ingombri 2090×770×1660 mm. Accessori: LNS EXPRESS 220 (2007), refrigerazione 80 l, set pinze/portautensili, raccoglipezzi, nastro, lampada, sistema estinzione. Ideale per tolleranze strette in automotive, orologeria, utensili, aerospaziale, medicale.
| Numero di mandrini | 2 |
| Diametro massimo tornibile | 16 mm |
| Diametro forare massimo | 7 mm |
| Diametro massimo del filattatura | 6 M |
| Giri mandrino: | |
| con variatore continuo | |
| da | 500 t/min |
| fino | 12000 t/min |
| Potenza del mandrino | 2.2 kW |
| Contro mandrino: | |
| giri: | |
| da | 500 t/min |
| fino | 9000 t/min |
| Diametro a filettare | 6 M |
| Lunghezza piezzi mass. per contropperazione | 85 mm |
| Porta-outensili: | |
| Utensili di tornitura | 6 pce |
| Strumenti di perforazione | 4 pce |
| Utensili per lavorazioni incrociate | 3 pce |
| Nombre de tours outils entrainées | 7500 t/min |
| Potenca utensili rotante | 0.4 kW |
| Diametro forare massimo | 4 mm |
| Diametro a filettare | 3 M |
| Sezione trasversale del gambo dell'utensile | 10 mm |
| Attacco per pinza typo | ER 11 |
| Contro-operazione: | |
| numero utensili | 4 |
| Avanzamenti rapidi: | 20 m/min |
| Veloce di taglio | 10000 mm/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 2.2 / 3.7 kW |
| Potenca contro mandrino | 1.1 / 0.5 kW |
| Collegamento aria compressa | 5 bar |
| Potenza installata totale | 6 kVA |
| Peso della macchina circa | 1700 kg |
| Dimensioni macchina: | |
| Lunghezza | 2090 mm |
| Larghezza | 770 mm |
| Altezza | 1660 mm |
| Accessori diversi: | |

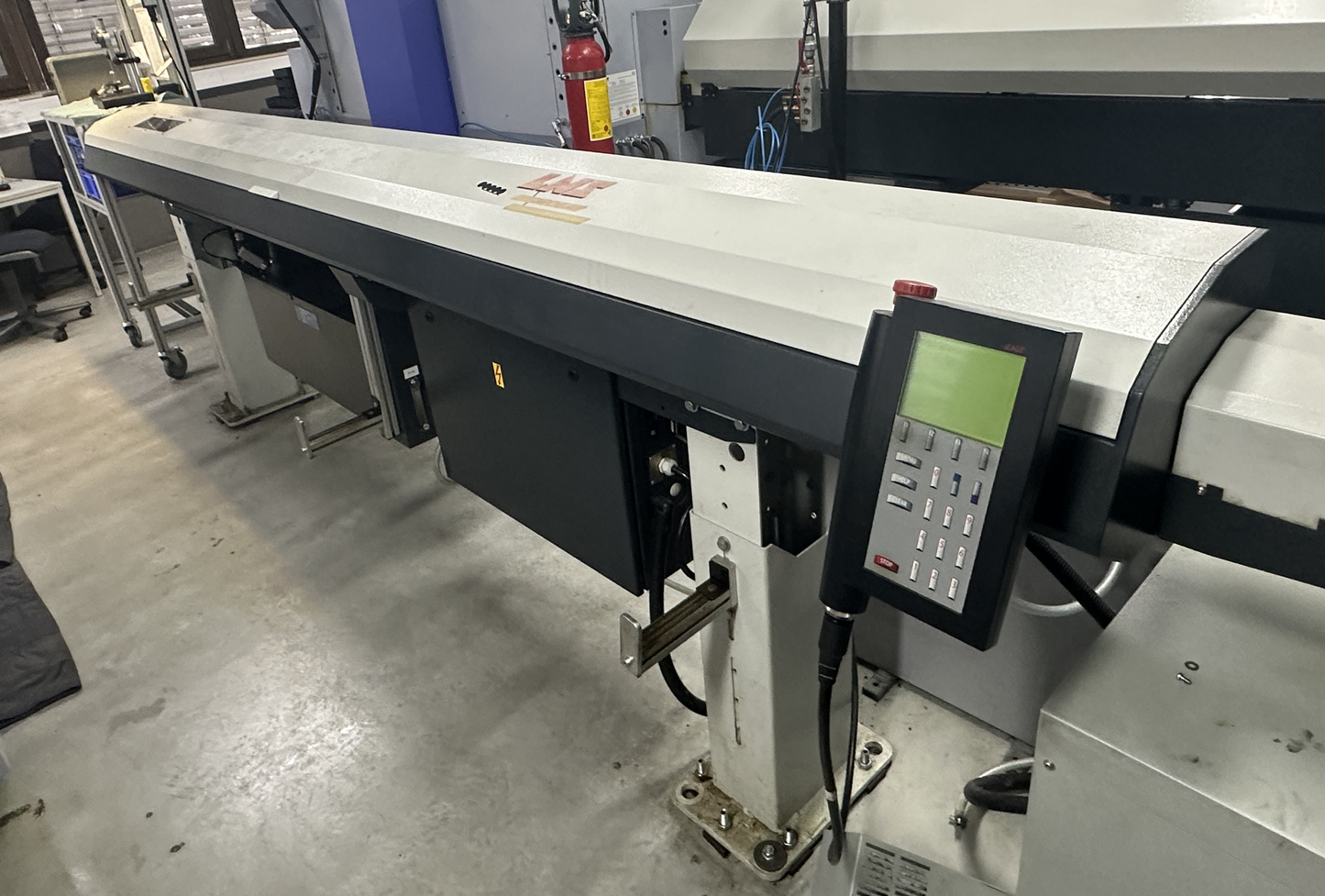

| Caricatore | |
| Fabricante | LNS |
| Tipo | EXPRESS 220 |
| Anno di costruzione | 2007 |
| Lunghezza massima barra | 3200 mm |
| Diametro barra | 2 - 20 mm |
| Collettore di parti | |
| Nastro trasportatore | |
| Lampada | |
| Pompa refrigerante alta pressione | |
| Refrigerazione | 80 l |
| Set di pinze | |
| Set di portautensili | |
| Sistema di estinzione (senza bombola) |
