ACIERA 22 S
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
ACIERA 22 S è un Trapano a montante per lavorazioni di precisione, con elevata accuratezza e affidabilità. Capacità: tavola 500×500 mm (3 T, passo 100 mm, larg.16 mm), piano 360×320 mm; foratura acciaio 22 mm, ghisa 24 mm; gola 300 mm; corsa 120 mm; corse X330 Y210 Z350 mm. Dati: MK3; velocità 100–4000 t/min stepless; avanz. 0.02–0.25 mm/t; 3×380 V 50 Hz; motore 1.0/1.5 CV; peso ≈900 kg; ingombro 1100×600×2100 mm. Access.: mandrino. Consente tolleranze strette; settori: automotive, aerospaziale, medicale, orologeria, macchine utensili.

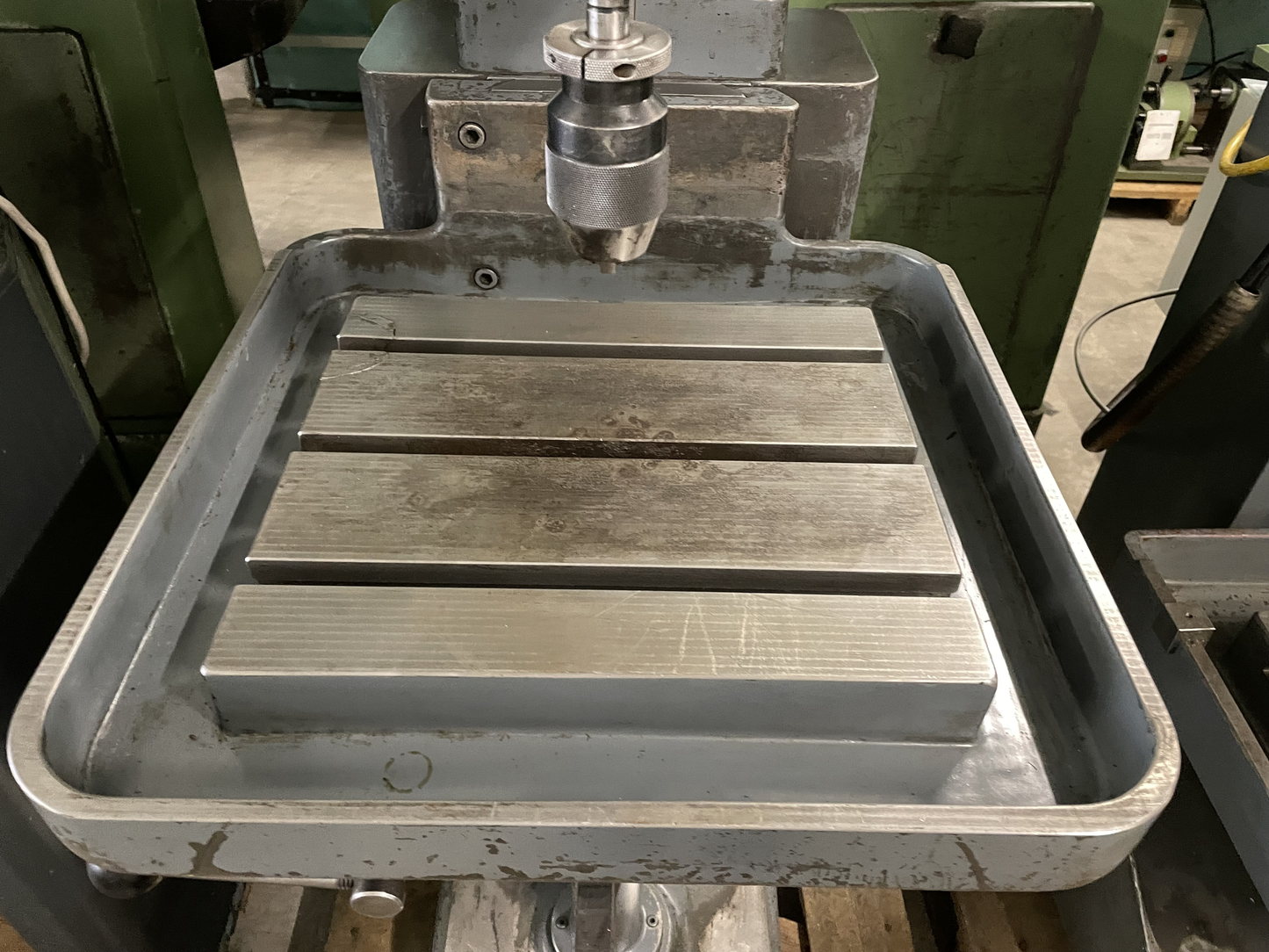

| Lunghezza della tavola | 500 mm |
| Larghezza della tavola | 500 mm |
| Superficie dei fissaggio: | |
| Lunghezza | 360 mm |
| Larghezza | 320 mm |
| Numero scanalatura a T: | 3 |
| Distanze tra le scanalature a T | 100 mm |
| Larghezza della scanalatura a T | 16 mm |
| Capacità di foratura nell'acciaio | 22 mm |
| Capacità di foratura nella ghisa | 24 mm |
| Attacco cono mandrino: MK | 3 |
| Sporgenza | 300 mm |
| Profondità di foratura (corsa mandrino) | 120 mm |
| Spostamento verticale della testa | 300 mm |
| Corsi della tavola: | |
| Corsa longitudinale (X-asse) | 330 mm |
| Corsa trasversale (Y-assi) | 210 mm |
| Corsa verticale (Z-Asse) | 350 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 100 t/min |
| fino | 4000 t/min |
| Avanzamenti: | |
| con variatore continuo | |
| da | 0.02 mm/t |
| fino | 0.25 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 1.0 / 1.5 CV |
| Peso della macchina circa | 900 kg |
| Dimensioni macchina: | |
| Lunghezza | 1100 mm |
| Larghezza | 600 mm |
| Altezza | 2100 mm |
| Accessori diversi: | |
| Mandrino di foratura |
