DMG DMC 75 V lineare
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

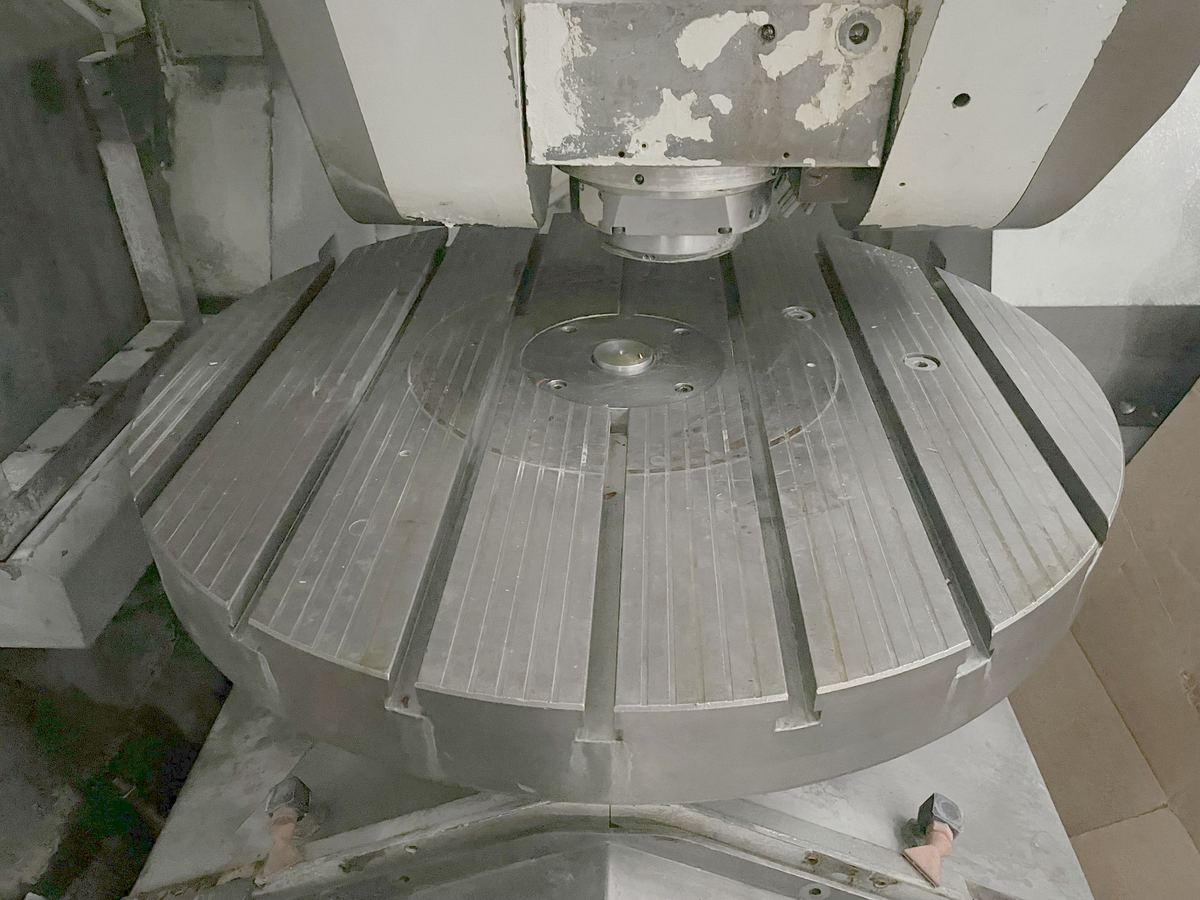

DMG DMC 75 V linear è un centro di lavoro a 5 assi progettato per offrire precisione, elevata accuratezza e affidabilità produttiva. Capacità: corsa X 885 mm, Y 600 mm, Z 600 mm; carico tavola max 600 kg; inclinazione B +10/-110°; asse C 360°; velocità tavola 100 t/min; magazzino 60 utensili, Ø utensile max 40 mm, lunghezza 300 mm; attacco HSK-A63. Specifiche principali: mandrino 0–28.000 rpm (regolazione continua), potenza 55/43,5 kW; avanzamenti rapidi 90 m/min; aria 6 bar; alimentazione 3x400 V 50 Hz; peso ≈11.000 kg; ingombri L3255×W2450×H3150 mm. Accessori: refrigerazione alta pressione 60 bar, convogliatore trucioli, volantino elettronico. Permette tolleranze strette; impiego tipico in automotive, aerospaziale, medicale, orologeria e costruzione macchine utensili
| Numero di assi totale | 5 |
| Corsa longitudinale (X-asse) | 885 mm |
| Corsa trasversale (Y-assi) | 600 mm |
| Corsa verticale (Z-Asse) | 600 mm |
| Peso mass. su tavola | 600 kg |
| Inclinazione asse B | +10/-110 ° |
| Asse C | 360 ° |
| Giri della tavola | 100 t/min |
| Invertitore di utensili: | |
| Magazzino utensili numero di posti utensile | 60 |
| Diametro massimo del utensili | 40 mm |
| Lunghezza massima del utensili | 300 mm |
| Attaco cono mandrino: HSK-A | 63 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 28000 t/min |
| Avanzamenti rapidi: | 90 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 55/43.5 kW |
| Peso della macchina circa | 11000 kg |
| Dimensioni macchina: | |
| Lunghezza | 3255 mm |
| Larghezza | 2450 mm |
| Altezza | 3150 mm |
| Accessori diversi: | |
| Pompa refrigerante alta pressione | 60 bar |
| Convogliatore di trucioli | |
| Volantino elettronico |
