SPINNER VC-560
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

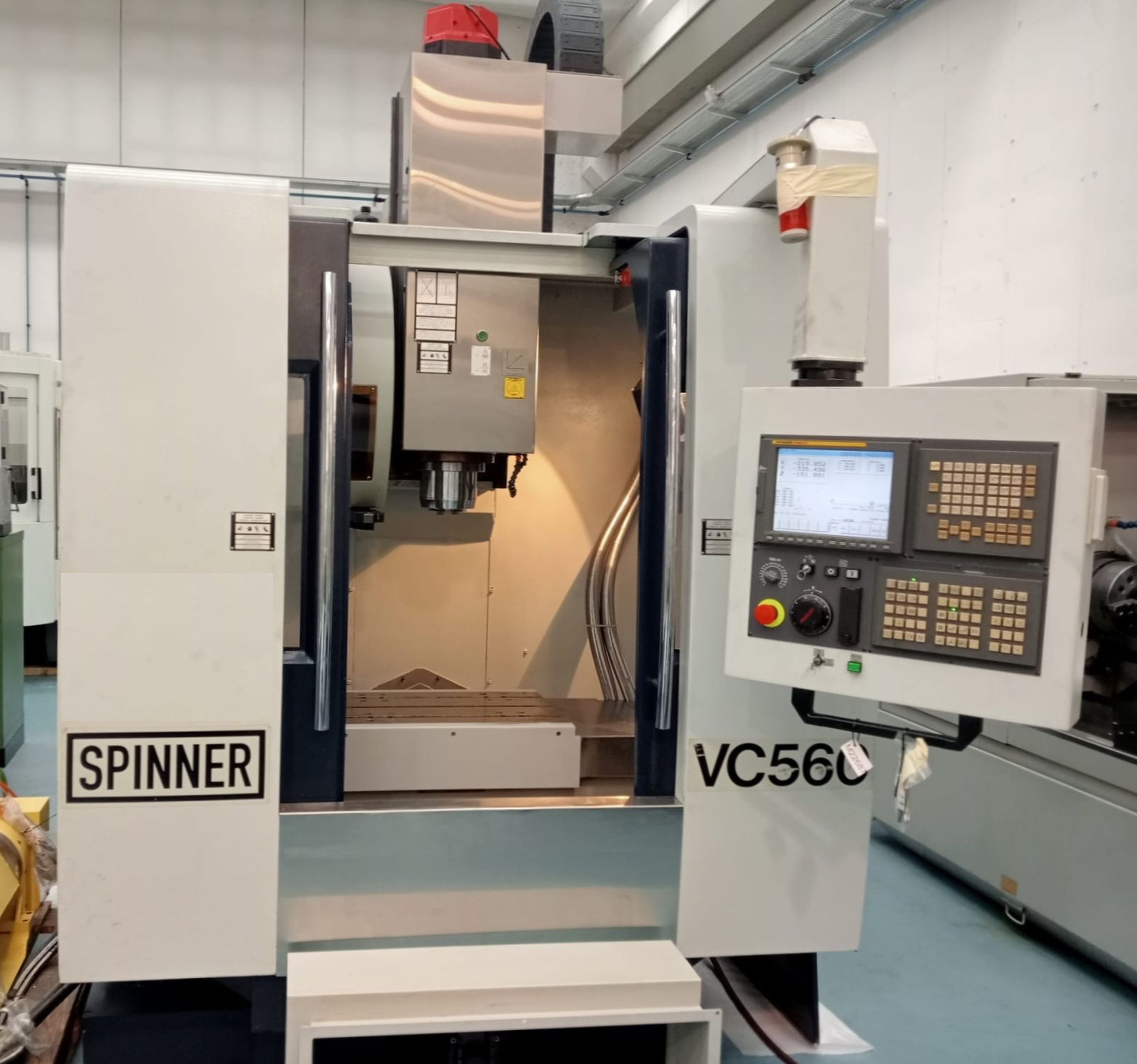

SPINNER VC-560 is a Centro di lavoro a 3 assi, progettato per precisione, elevata accuratezza e affidabilità. Tavola 650x410 mm, 3 scanalature a T da 14 mm, portata max 250 kg; corse X560 Y410 Z410 mm. Mandrino SK40, 0–12.000 rpm (regolazione continua), avanzamenti rapidi 48 m/min. Magazin utensili 24 posti, Ø utensile max 77 mm (125 mm con posti liberi), lunghezza 200 mm, peso max 5 kg, tempo cambio 1,3 s. Alimentazione 3x400 V 50 Hz, potenza installata 30 kW; peso macchina ~4000 kg; ingombro L3000 x W2000 x H2500 mm. Consente tolleranze strette; indicato per automotive, aerospaziale, medicale, orologeria e costruzione di macchine utensili
| Numero di assi totale | 3 |

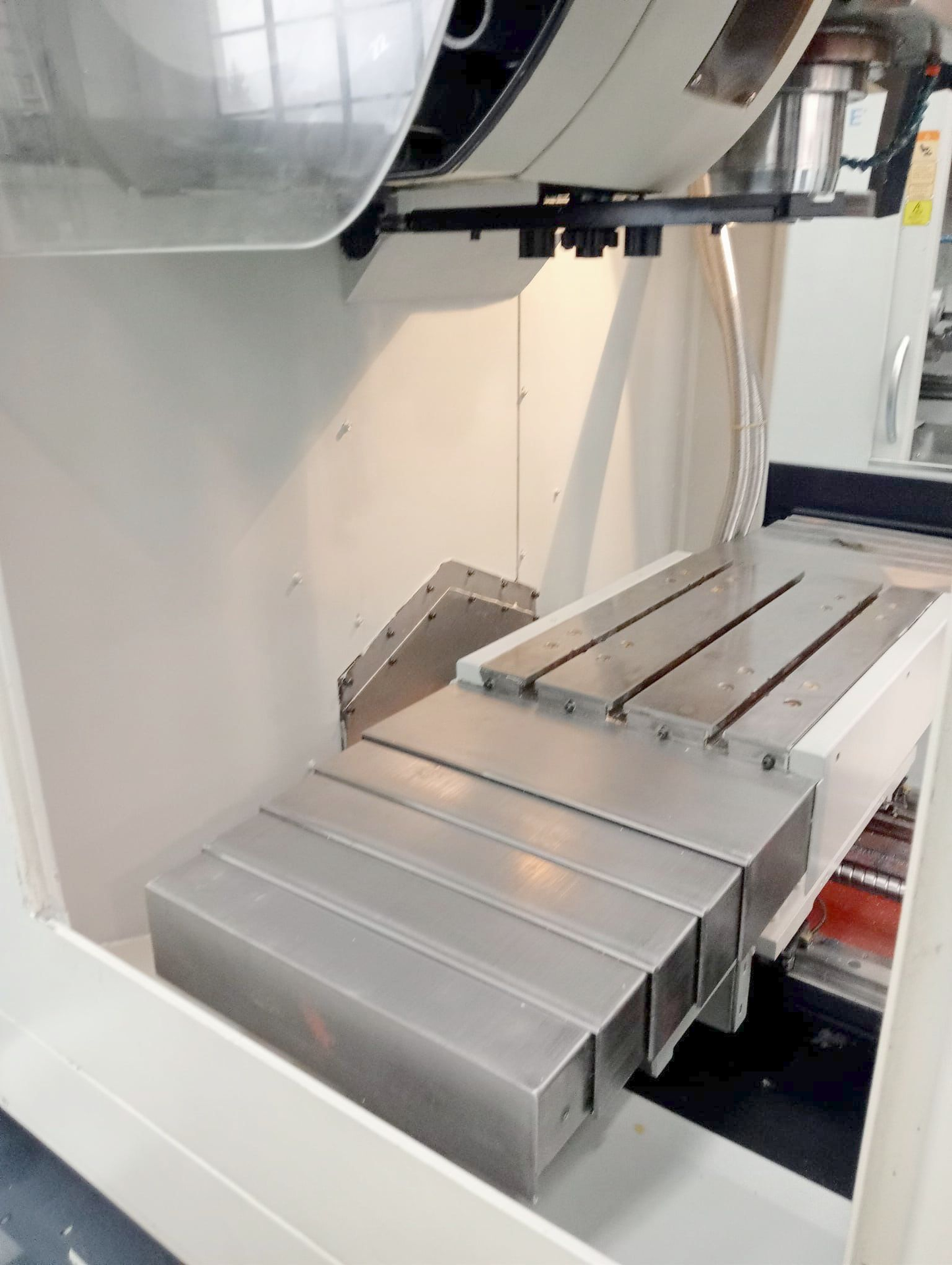

| Lunghezza della tavola | 650 mm |
| Larghezza della tavola | 410 mm |
| Numero scanalatura a T: | 3 |
| Larghezza della scanalatura a T | 14 mm |
| Peso mass. su tavola | 250 kg |
| Corsa longitudinale (X-asse) | 560 mm |
| Corsa trasversale (Y-assi) | 410 mm |
| Corsa verticale (Z-Asse) | 410 mm |
| Magazzino utensili numero di posti utensile | 24 |
| Diametro massimo del utensili max. | 77 mm |
| Diametro massimo con acconto posto libero | 125 mm |
| Lunghezza massima del utensili | 200 mm |
| Peso del utensili mass. | 5 kg |
| Tempo cambio utensili | 1.3 s |

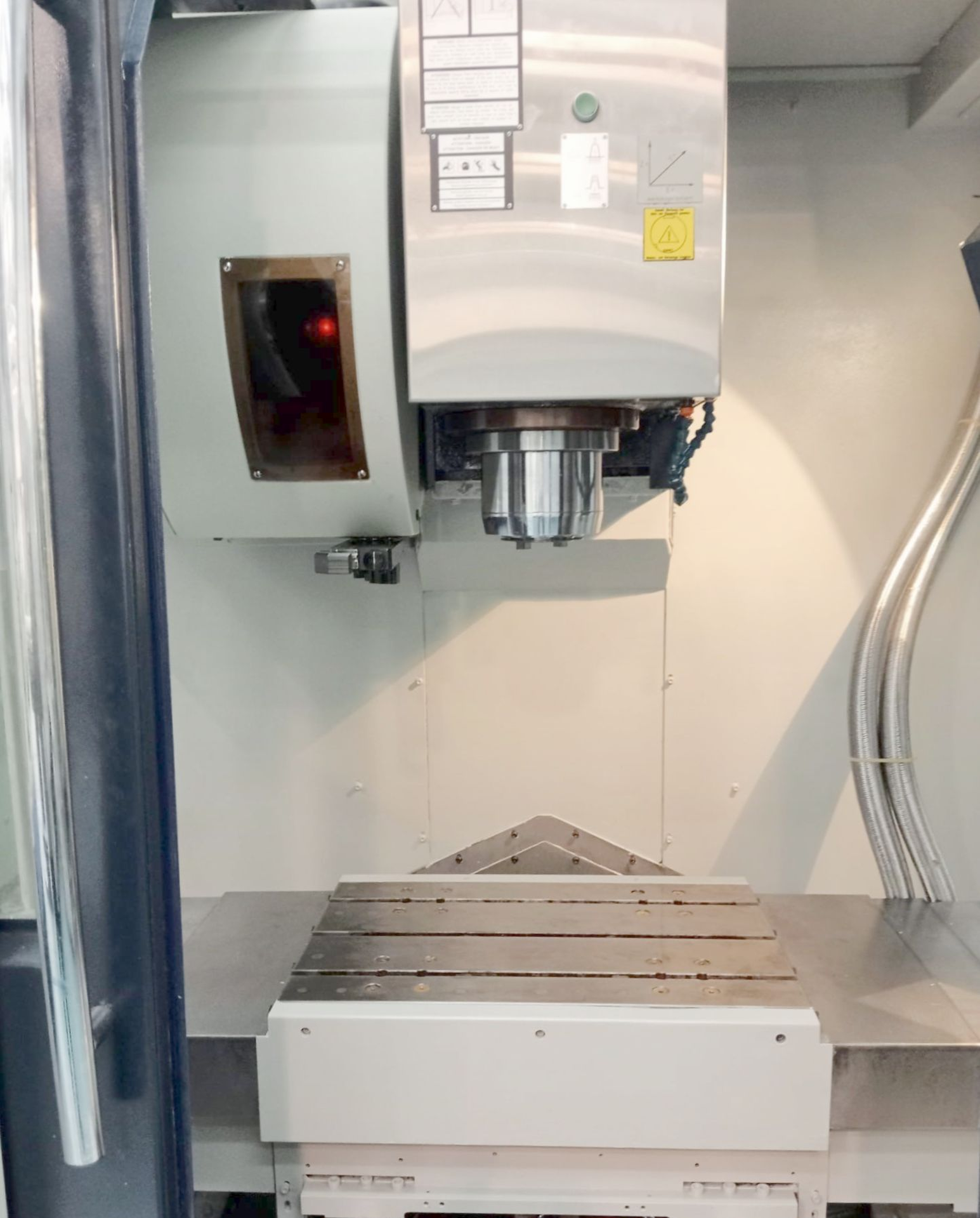

| Attaco cono mandrino: SK | 40 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 12000 t/min |
| Avanzamenti rapidi: | 48 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 30 kW |
| Peso della macchina circa | 4000 kg |
| Dimensioni macchina: | |
| Lunghezza | 3000 mm |
| Larghezza | 2000 mm |
| Altezza | 2500 mm |
