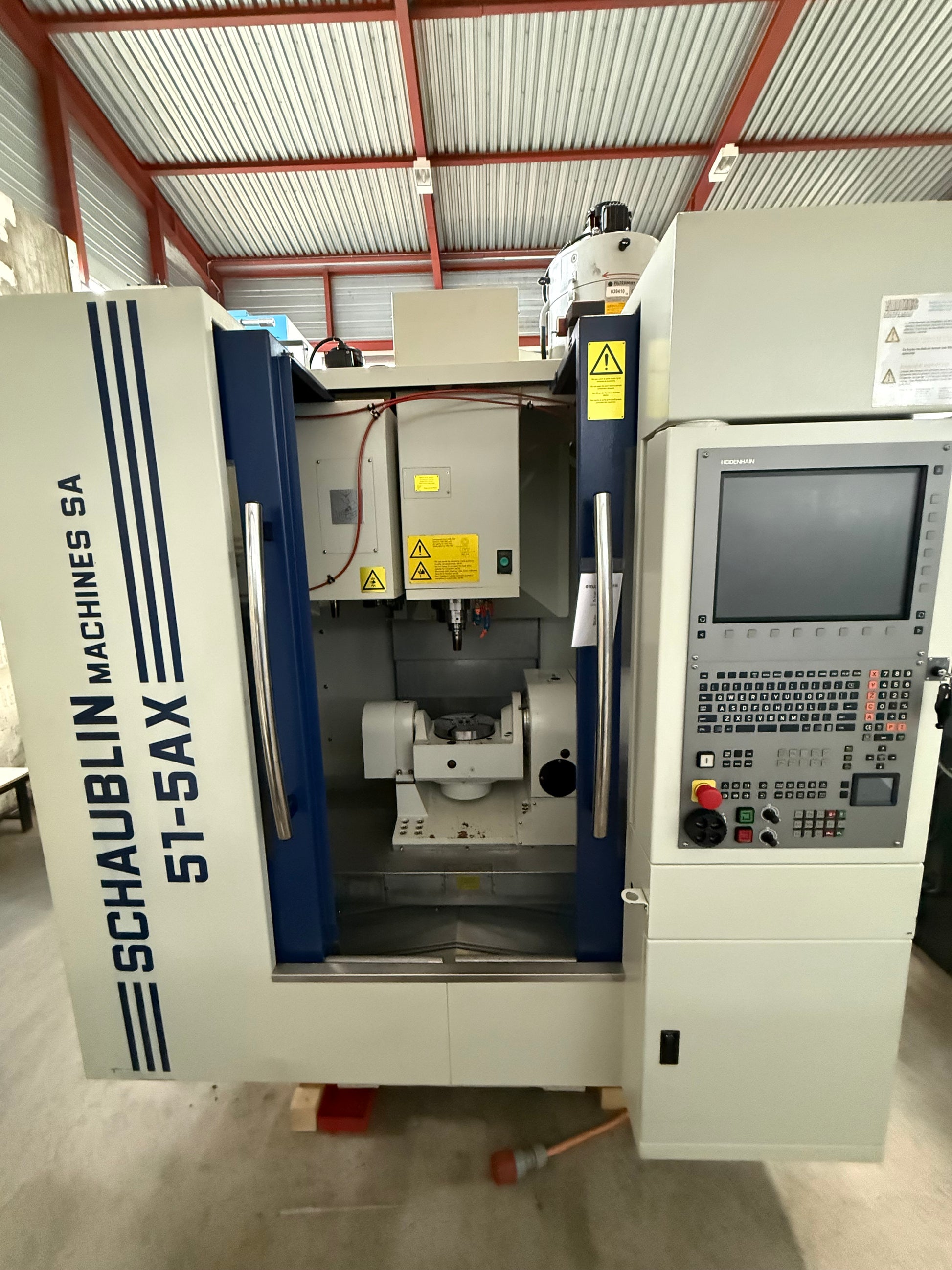

SCHAUBLIN 51 5AX CNC è un Centro di lavoro a 5 assi, per precisione, alta accuratezza e affidabilità. Capacità: X300 Y400 Z430 mm; tavola Ø210 mm; carico V50 H75 kg; A +30/−120°, C360°. Dati: HSK‑A63, 0–20.000 rpm, motore 23 kW, avanz. 12.000 mm/min, rapido 30 m/min; peso ≈5750 kg; ingombri 2700×1800×2600 mm. Mag. 20 posti, Ø utensile 80 mm (95 mm liberi), L 250 mm, cambio 3 s. Accessori: raffreddamento, raffreddatore acqua, aspiratore nebbia olio FX4000, pistola risciacquo. Permette tolleranze strette; usi: orologeria, aerospaziale, medicale, automotive, macchine utensili.
| Tempo di accensione | 73217 Heures |
| Tempo di funzionamento | 71454 Heures |
| Orario di lavoro | 19844 Heures |
| Tempo di esecuzione del mandrino | 18289 Heures |
| Numero di assi simultanea | 5 |
| Tavola circolare: diametro | 210 mm |
| Corsa longitudinale (X-asse) | 300 mm |
| Corsa trasversale (Y-assi) | 400 mm |
| Corsa verticale (Z-Asse) | 430 mm |
| Precisione di posizione | mm |
| Peso mass. su tavola: | |
| verticale | 50 kg |
| Orizzontale | 75 kg |
| Angolo di rotazione (axe-a) | + 30 / -120° ° |
| Angolo di rotazione della tavola (axe-c) | 360 ° |
| Magazzino utensili numero di posti utensile | 20 |
| Diametro massimo del utensili | 80 mm |
| Diametro massimo con acconto posto libero | 95 mm |
| Lunghezza massima del utensili | 250 mm |
| Peso del utensili mass. | 6 kg |
| Tempo cambio utensili | 3 s |
| Attaco cono mandrino: HSK-A | 63 |
| Distanza tra naso mandrino | |
| e tavola | 45 - 475 mm |
| Distanza fra l'asso mandrino e la slitta verticale | 470 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 20000 t/min |
| Avanzamenti di lavoro | 12000 mm/min |
| Avanzamenti rapidi: | 30 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 23 kW |
| Peso della macchina circa | 5750 kg |
| Dimensioni macchina: | |
| Lunghezza | 2700 mm |
| Larghezza | 1800 mm |
| Altezza | 2600 mm |
| Accessori diversi: | |
| Refrigerazione | |

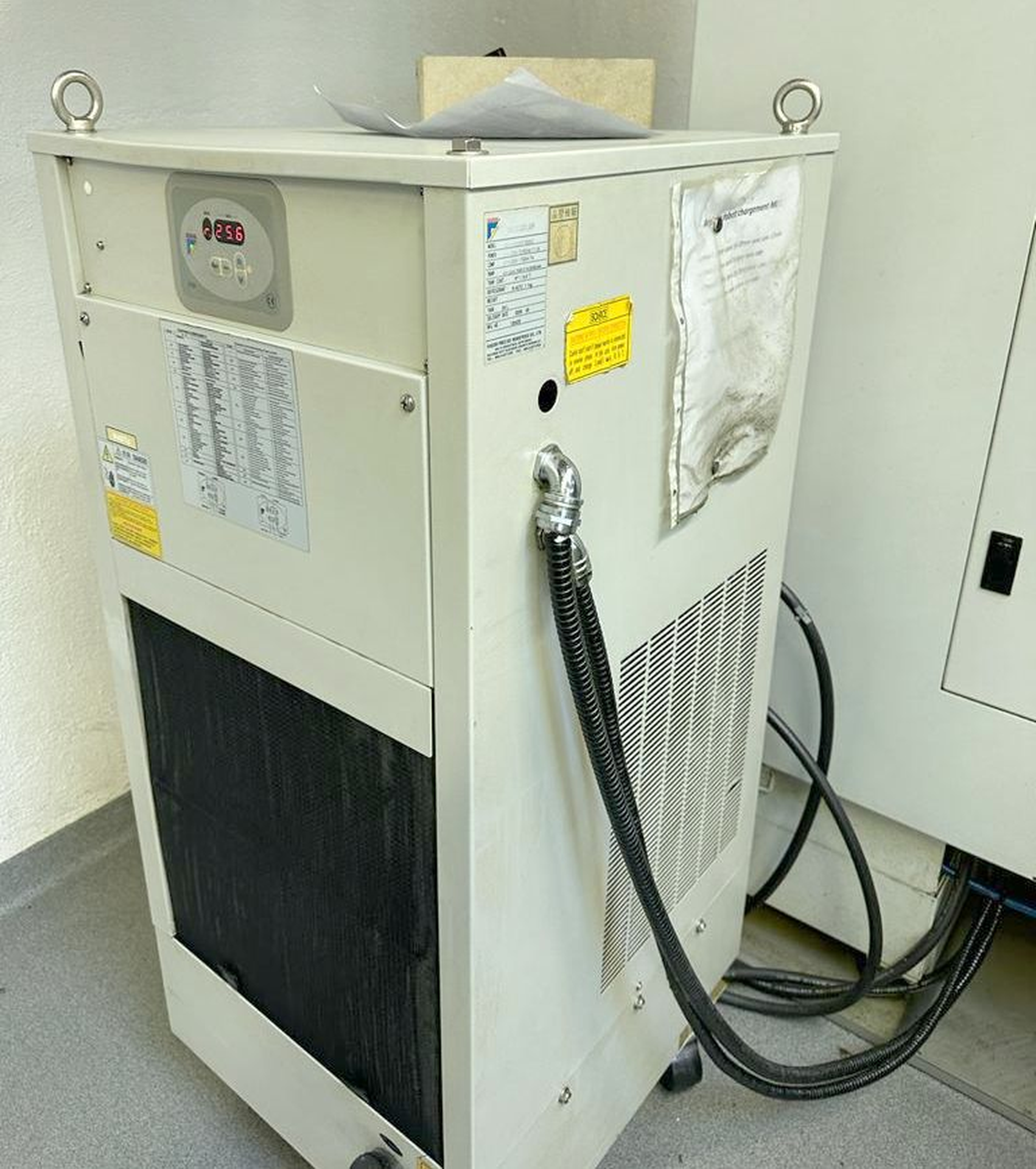

| Raffreddatore ad acqua | |
| Aspiratore nebbia d'olio (disoleatore) | FX4000 |
| Pistola di risciacquo |
