MAZAK INTEGREX 400-3S is a Centro tornitura-fresatura-foratura CNC, progettato per precisione, elevata accuratezza e affidabilità. Capacità: distanza fra le punte 1500 mm, diametro di rotazione 760 mm, lunghezza max 1524 mm, passaggio barra 102/77 mm, magazzino 40 utensili (Ø max 90 mm, lung. 400 mm). Specifiche: mandrino principale A2-8 35–3300 t/min 30 kW 1200 Nm; contromandrino A2-8 35–4000 t/min 26/22 kW 500 Nm; mandrino fresa CAPTO C6 15–12000 t/min 18.5 kW 120 Nm. Corse X630 Y±115 Z1585 mm; avanzamenti 0–8000 mm/min; rapidi X/Z 38 m/min Y26 m/min; peso ~13300 kg; ingombro 5110x2196 mm; altezza 2798 mm. Accessori: refrigerazione 444 l (15 bar tramite mandrino fresatura), mandrini Forkhardt Ø400/315 mm, scala lineare X, RS232, PCMCIA, sincronizzazione, convogliatore trucioli, pedale. Permette tolleranze ridotte; impieghi tipici: automotive, aerospaziale, medicale, utensili e orologeria.
| Numero di assi totale | 6 |
| Numero di mandrini | 2 |
| Numero di testi a fresare | 1 |
| Distanza fra le punte | 1500 mm |
| Diametro di rotazione | 760 mm |
| Lunghezza massima | 1524 mm |
| Diametro massimo tornibile | 760 mm |
| Diametro barra max. | 102 / 77 mm |
| Magazzino utensili numero di posti utensile | 40 |
| Diametro massimo del utensili max. | 90 mm |
| Diametro massimo con acconto posto libero | 125 mm |
| Lunghezza del utensili | 400 mm |
| Mandrino principale: | |
| Attacco mandrino | A2-8 |
| Diametro interno mandrino | 112 mm |
| Asse C (mandrino, risolazione) | 0.001 ° |
| Giri mandrino: | |
| con variatore continuo | |
| da | 35 t/min |
| fino | 3300 t/min |
| Potenza del mandrino | 30 kW |
| Momento torcente mass. | 1200 Nm |
| Contro mandrino: | |
| Attacco mandrino | A2-8 |
| Foro mandrino | 88 mm |
| Giri massimo | 35 - 4000 t/min |
| Asse C (mandrino, risolazione) | ° |
| Potenca contro mandrino | 26 / 22 kW |
| Momento torcente mass. | 500 Nm |
| Mandrino fresa: | |
| _x000D_ 20/5000_x000D_ Recipiente mandrino di fresatura | CAPTO C6 |
| Giri mandrino | 15 - 12000 t/min |
| Coppia mandrino | 120 Nm |
| Guidare mandrino di fresatura | 18.5 kW |
| Inclinazione asse B | -30 / +195 ° |
| Asse B incrementi max. | ° |
| Corse: | |
| Asse X | 630 mm |
| Asse Y | + / - 115 mm |
| Asse Z | 1585 mm |
| Avanzamento | 0 - 8000 mm/min |
| Avanzamenti rapidi X | 38 m/min |
| Avanzamenti rapidi Z | 38 m/min |
| Avanzamenti rapidi Y | 26 m/min |
| Tempo di accensione | 35000 Heures |
| Peso della macchina circa | 13300 kg |
| Ingombro richiesto | 5110 x 2196 mm |
| Dimensioni macchina: | |
| Altezza | 2798 mm |
| Accessori diversi: | |
| Sistema di scala lineare per l'asse X | |

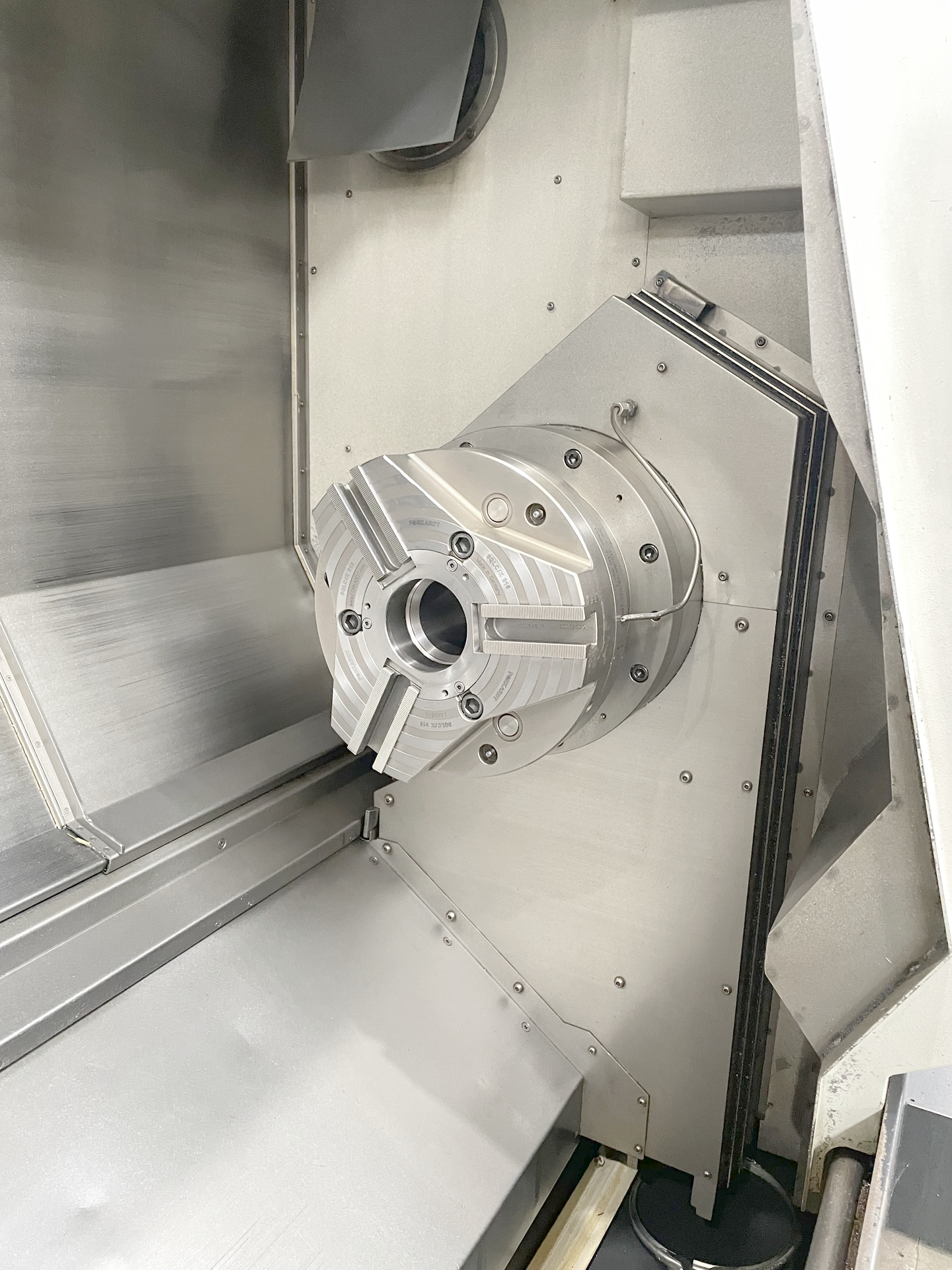

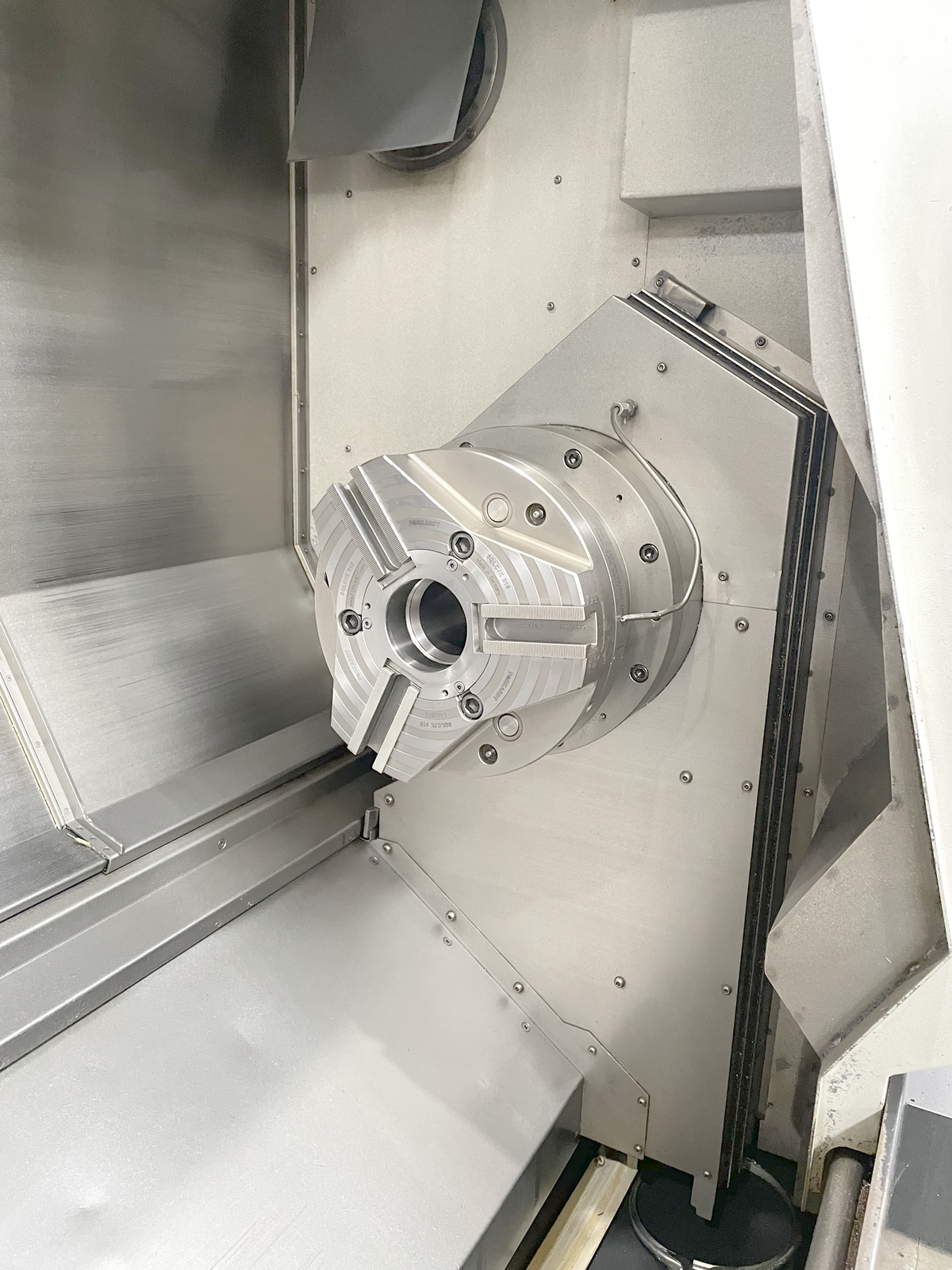

| Centraggio automatico 3 morsetti Ø | Forkhardt 400 mm |
| Centraggio automatico 3 mors. Ø (Contro mandrino) | Forkhardt 315 mm |
| Mandrino idraulico | |
| Lampada | |
| Fuso mandrino (contromandarino) | |
| Aria attraverso il mandrino di fresatura | |
| Refrigerazione | 444 l |
| raffreddamento attraverso il mandrino di fresatura | 15 bar |
| Sincronizzazione principale e contromandrino | |
| Interfaccia porta seriale RS 232 | |
| Interfaccia scheda PCMCIA | |
| Maschiatura sincronizzata | |
| Convogliatore di trucioli | |
| Pedale |
