WILLEMIN MACODEL W 401S
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
WILLEMIN MACODEL W 401S è un Centro di lavoro a 3 assi, progettato per offrire precisione, elevata accuratezza e affidabilità. Capacità: tavola 400×250 mm, 3 scanalature a T (passo 80 mm, larg.14 mm), corse X250 Y200 Z300 mm. Specifiche: magaz. utensili 48 posti, attacco HSK E40, mandrino variabile 0–14.000 rpm, potenza mandrino 10,4 kW; avanzamento 20 m/min, rapidi 30 m/min, forza max 3700 N, risoluzione 1 µm. Collegamenti: aria 6 bar, 3x400 V 50 Hz, potenza installata 18 kVA; peso ~1700 kg; ingombro 2100×1630×2265 mm (~2 m2). Accessori: morsa (larghezza ganasce 100 mm), set portautensili, refrigerazione, lampada. Ideale per tolleranze strette in automotive, orologeria, utensili, aerospaziale e medicale
| Numero di assi totale | 3 |
| Lunghezza della tavola | 400 mm |
| Larghezza della tavola | 250 mm |
| Numero scanalatura a T: | 3 |
| Distanze tra le scanalature a T | 80 mm |
| Larghezza della scanalatura a T | 14 mm |
| Corsa longitudinale (X-asse) | 250 mm |
| Corsa trasversale (Y-assi) | 200 mm |
| Corsa verticale (Z-Asse) | 300 mm |
| Invertitore di utensili: | |
| Magazzino utensili numero di posti utensile | 48 |
| Attaco cono mandrino: HSK | E40 |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 14000 t/min |
| Tasso di lavoro | 20 m/min |
| Avanzamenti rapidi: | 30 m/min |
| Max. Forza di alimentazione | 3700 N |
| Risoluzione | 1 µm |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 10.4 kW |
| Potenza installata totale | 18 kVA |
| Peso della macchina circa | 1700 kg |
| Dimensioni macchina: | |
| Lunghezza | 2100 mm |
| Larghezza | 1630 mm |
| Altezza | 2265 mm |
| Spazio necessario circa | 2 m2 |
| Accessori diversi: | |
| Morsa : larghezza ganascia | 100 mm |

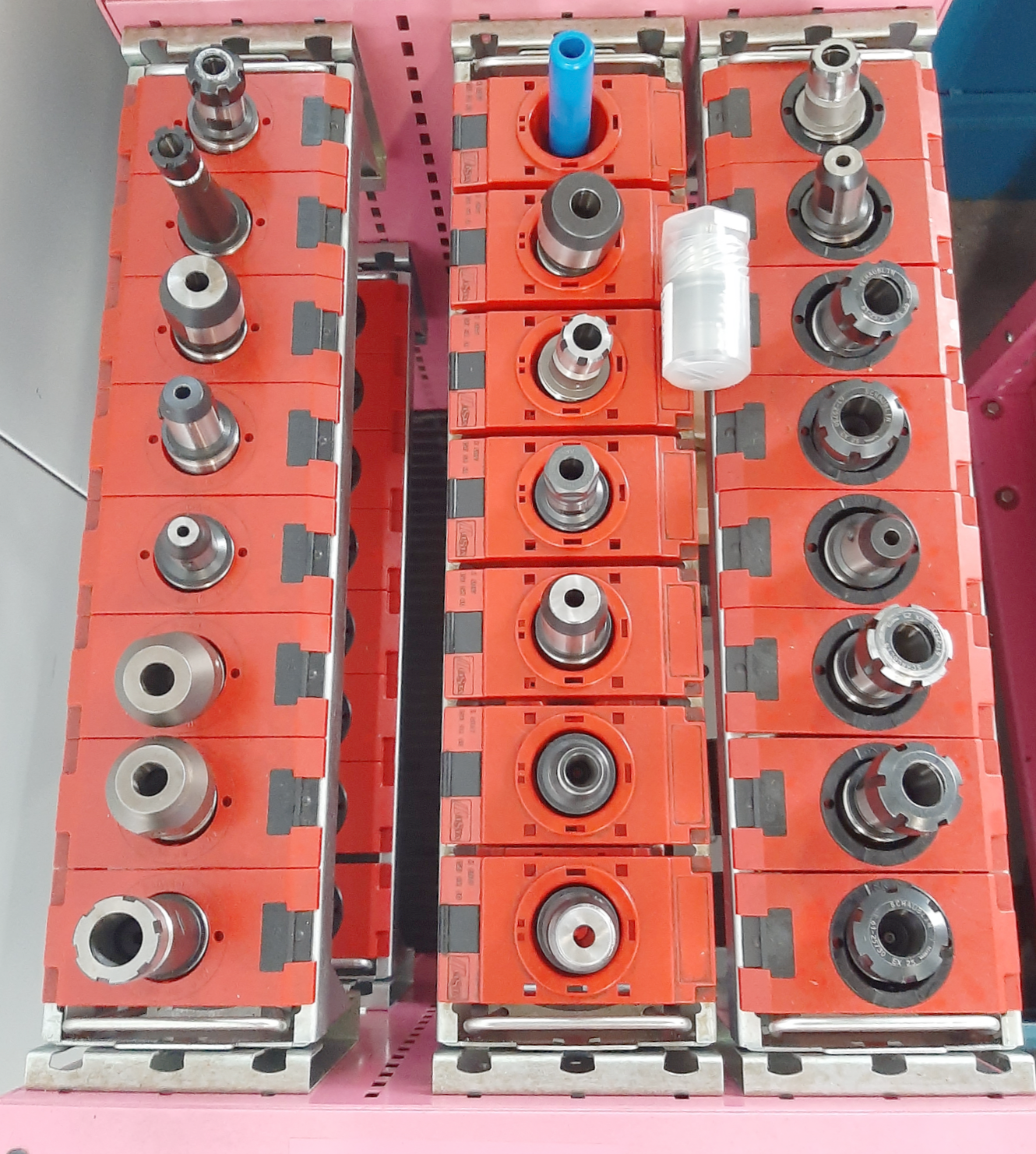

| Set di portautensili | |
| Refrigerazione | |
| Lampada |
