STAR SR-20 R
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
STAR SR-20 R è un Tornio automatico CNC ad alta precisione, con elevata accuratezza e comprovata affidabilità. Capacità: 7 assi, 2 mandrini; Ø tornibile max 20 mm; lunghezza max 195 mm; fori fino a Ø7 mm; filettatura fino a 6 M, lunghezza filettatura 75 mm; controperazione fino a 85 mm. Specifiche principali: mandrino 500–10.000 rpm (2,2/3,7 kW), contromandrino 500–8.000 rpm (0,5 kW), avanzamenti rapidi 20 m/min, velocità di taglio 10.000 mm/min; alimentazione 3x400 V 50 Hz; aria 5 bar; potenza totale 6 kVA; peso ~2000 kg; dimensioni 2207×1080×1700 mm. Accessori: caricatore barre LNS EXPRESS 320 S2 (fino 3.200 mm, Ø 3–20 mm), raccoglitore/ nastro, impianto refrigerazione Müller CL2 70 bar (145 l), sistema antincendio SIEMENS. Ideale per tolleranze strette in automotive, orologeria, utensili, aerospaziale e medicale.
| Numero di assi totale | 7 |
| Numero di mandrini | 2 |
| Diametro massimo tornibile | 20 mm |
| Lunghezza massima | 195 mm |
| Diametro forare massimo | 7 mm |
| Diametro massimo del filattatura | 6 M |
| Attacco per pinza typo | ER16 |
| Giri mandrino: | |
| con variatore continuo | |
| da | 500 t/min |
| fino | 10000 t/min |
| Potenza del mandrino | 2.2 / 3.7 kW |
| Asse C (mandrino, risolazione) | ° |
| Contro mandrino: | |
| giri: | |
| da | 500 t/min |
| fino | 8000 t/min |
| Max. Lunghezza di filettatura | 75 mm |
| Asse C (mandrino, risolazione) | 15 ° |
| Diametro a filettare | 3 M |
| Lunghezza piezzi mass. per contropperazione | 85 mm |
| Porta-outensili: | |
| Utensili di tornitura | 6 pce |
| Strumenti di perforazione | 4 pce |
| Nombre de tours outils entrainées | 8000 t/min |
| Potenca utensili rotante | 0.9 kW |
| Contro-operazione: | |
| numero utensili | 4 |
| Avanzamenti rapidi: | 20 m/min |
| Veloce di taglio | 10000 mm/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 2.2 / 3.7 kW |
| Potenca contro mandrino | 0.5 kW |
| Collegamento aria compressa | 5 bar |
| Potenza installata totale | 6 kVA |
| Peso della macchina circa | 2000 kg |
| Dimensioni macchina: | |
| Lunghezza | 2207 mm |
| Larghezza | 1080 mm |
| Altezza | 1700 mm |
| Accessori diversi: | |
| Caricatore | |
| Fabricante | LNS |
| Tipo | EXPRESS 320 S2 |
| Anno di costruzione | 2017 |
| Lunghezza massima barra | 3200 mm |
| Diametro barra | 3 - 20 mm |
| Collettore di parti | |
| Nastro trasportatore | |

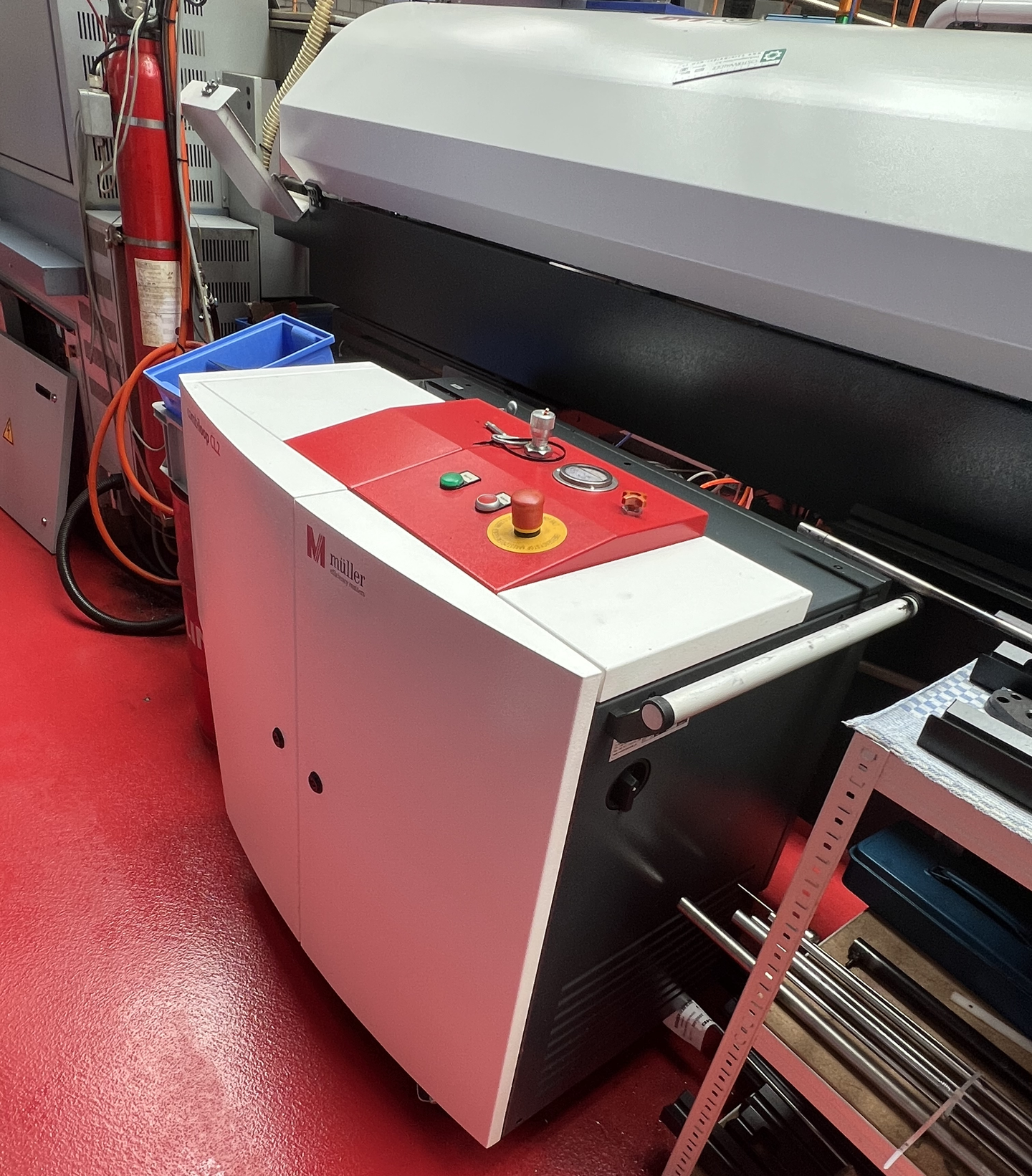

| Lubrification haute pression: | |
| Fabricante | Müller |
| Tipo | CL2 |
| Anno di costruzione | 2018 |
| Pressione massima | 70 bar |
| Refrigerazione | 145 l |
| Impianto antincendio | SIEMENS |
