INDEX ABC 65 è un centro tornitura‑fresatura‑foratura CNC INDEX, progettato per precisione, elevata accuratezza e affidabilità. Capacità principali: 2 mandrini, 2 revolver, alesaggio 65 mm, Ø mandrini 140/110 mm; corse Z 300 mm, X 140 mm, Y 100 mm; posizioni revolver 10/9 (retro 8). Specifiche: mandrino 0–6000 rpm (inverter), potenza 25/35 kW, coppia 80/120 Nm; contromandrino 6000 rpm, 5/9 kW; utensili azionati 7.5/9 kW; attacco utensile 45 mm; tempo di index 0,4 s; rapidi X 30 / Z 50 m/min; alimentazione 3x400 V 50 Hz; potenza installata 41 kW; peso ~6500 kg; ingombro 3600×1280×1950 mm. Accessori: refrigerazione 300 l, alta pressione 80 bar, filtro carta, lampada, dispositivo pinze, USB, nastro e convogliatore trucioli, set portautensili. Consente tolleranze strette; ideale per automotive, orologeria, aerospaziale, medicale e utensileria.
| Numero di mandrini di torno | 2 |
| Numero di revolver | 2 |
| Testa del mandrino | ISO 702/1 |
| Foro mandrino | 65 mm |
| Diametros mandrinos | 140 mm |
| Torretta a revolver: | |
| Slitta 1: | |
| Corsa longitudinale (Z-asse) | 300 mm |
| Corsa trasversale (X-assi) | 140 mm |
| Corsa trasversale (Y-assi) | 100 mm |
| Slitta 2: | |
| Corsa longitudinale (Z-asse) | 300 mm |
| Corsa trasversale (X-assi) | 140 mm |
| Corsa trasversale (Y-assi) | 100 mm |
| Torretta a revolver: numero | 2 |
| Numero posizione revolver 1 | 10 |
| Numero posizione revolver 2 | 9 |
| Numero posizione (per ripresa) | 8 |
| Porta utensili rotante azionato revolver 1 | 10 |
| Porta utensili rotante azionato revolver 2 | 9 |
| Utensili azionati (per ripresa) | 5 |
| Giri mandrino | 12000 t/min |
| Sezione trasversale del gambo dell'utensile | 45 mm |
| Potenca utensili rotante | 7.5 / 9 kW |
| Tempo di manovra | 0.4 s |
| Mandrino principale: | |
| Asse C (mandrino, risolazione) | 0.001 ° |
| Giri mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 6000 t/min |
| Potenza del mandrino | 25 / 35 kW |
| Momento torcente mass. | 80 / 120 Nm |
| Contro mandrino mobile: | |
| Giri massimo | 6000 t/min |
| Diametro interno mandrino | 65 mm |
| Diametro mandrino | 110 mm |
| Asse C (mandrino, risolazione) | ° |
| Potenca contro mandrino | 5 / 9 kW |
| Momento torcente mass. | 10.5 / 20 Nm |
| Avanzamenti rapidi X | 30 m/min |
| Avanzamenti rapidi Z | 50 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 41 kW |
| Peso della macchina circa | 6500 kg |
| Dimensioni macchina: | |
| Lunghezza | 3600 mm |
| Larghezza | 1280 mm |
| Altezza | 1950 mm |
| Accessori diversi: | |
| Dispositivo di pinze | |
| Lampada | |
| Raffreddatore ad acqua | |
| Refrigerazione | 300 l |
| Pompa refrigerante alta pressione | 80 bar |
| Filtro a carta | |
| Interfaccia USB | |
| Rimozione automatica dei pezzi | |
| Nastro trasportatore | |
| Convogliatore di trucioli | |

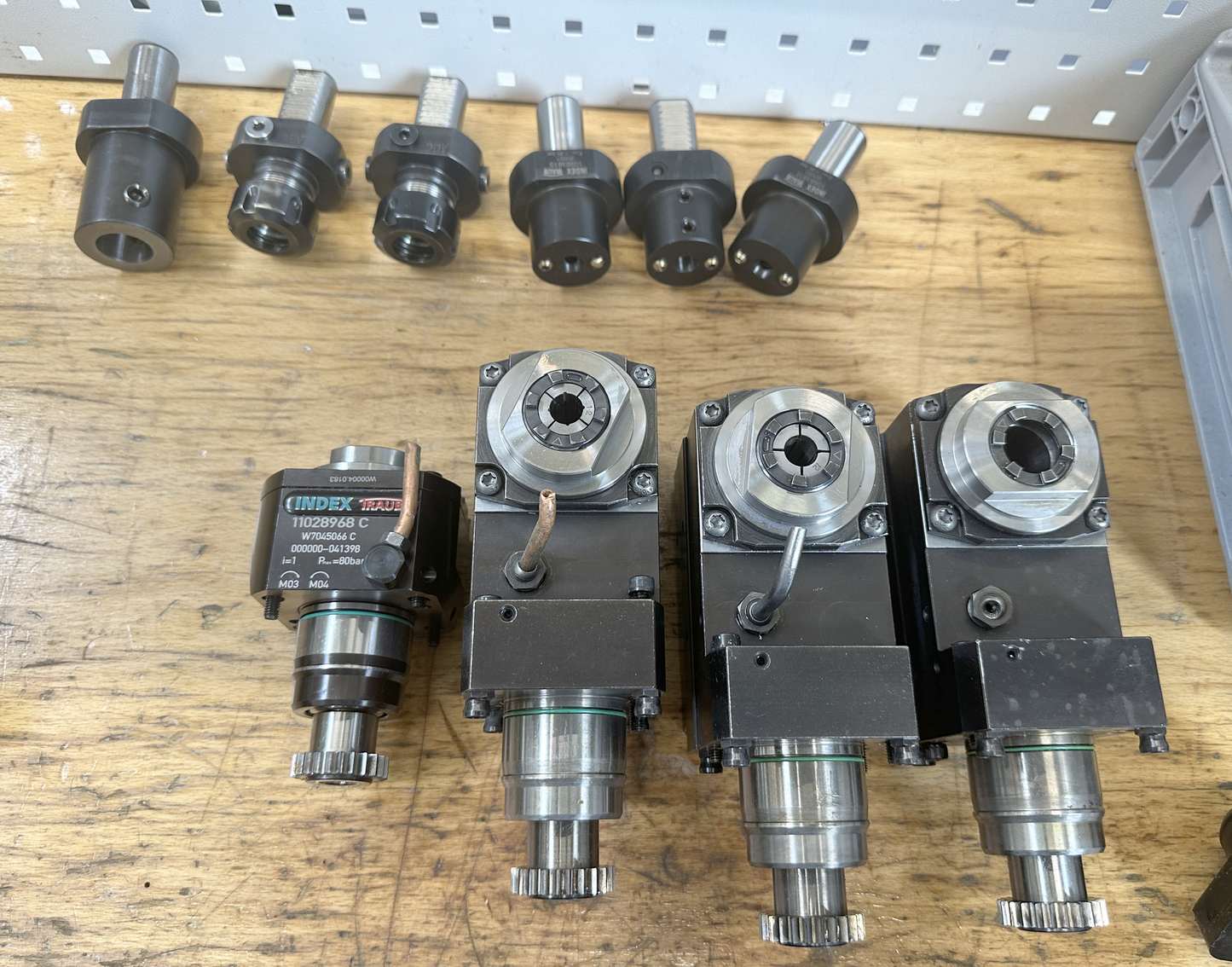

| Set di portautensili | |
| Osservazioni: | |
| Asse Z rivisto | 2023 |
