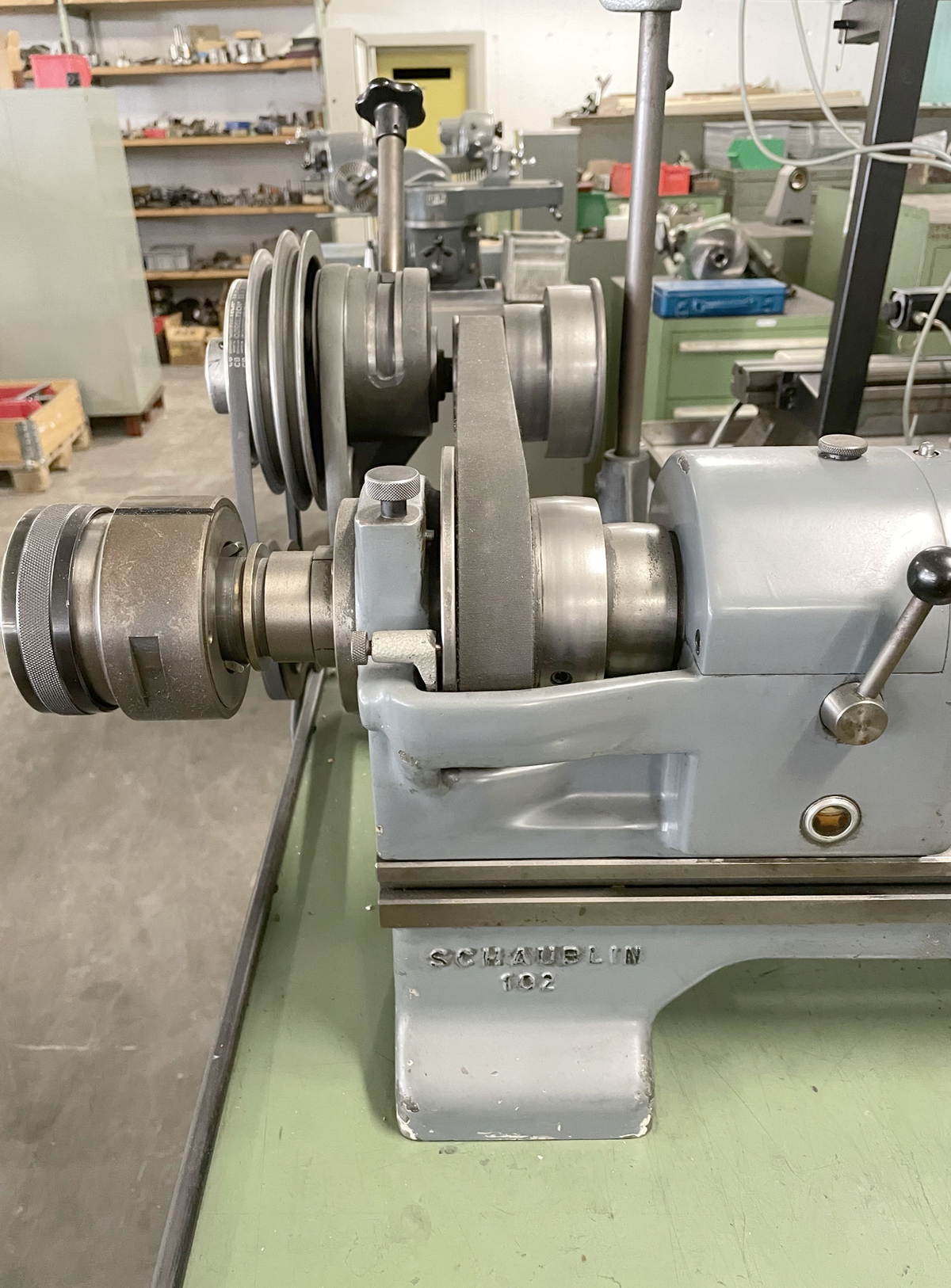

SCHAUBLIN 102
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 102 è un Tornio per attrezzisti ad alta precisione, progettato per garantire elevata accuratezza e affidabilità. Capacità: altezza punte 102 mm, distanza fra le punte 350 mm, diametro tornibile sopra slitta 120 mm, sopra bancale 200 mm, foro mandrino 20 mm, pinza tipo 20 W, cono contropunta 2 CM. Specifiche: giri mandrino 55–3000 t/min, motore mandrino 1.5 CV, potenza totale 2 CV, alimentazione 3x 380 V 50 Hz, peso ~500 kg, dimensioni macchina L1300×W600×H1300 mm; banco L2000×W800×H900 mm. Progettato per ottenere tolleranze ristrette; adatto a orologeria, utensileria, automotive, aerospaziale e medicale.
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 102 mm |
| Distanza fra le punte | 350 mm |
| Diametro tornibile sopra slitta | 120 mm |
| Diametro tornibile sopra bancale | 200 mm |
| Foro mandrino | 20 mm |
| Pinza tipo | 20 W |
| Attacco mandrino filetto | |
| Giri mandrino: | |
| da | 55 t/min |
| fino | 3000 t/min |
| Cono della contropunta: | 2 CM |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 1.5 CV |
| Potenza totale installata | 2 CV |
| Peso della macchina circa | 500 kg |
| Dimensioni macchina: | |
| Lunghezza | 1300 mm |
| Larghezza | 600 mm |
| Altezza | 1300 mm |
| Accessori diversi: | |
| Esecuzione per banco di lavoro | |
| Banco di lavoro: | |
| Lunghezza | 2000 mm |
| Larghezza | 800 mm |
| Altezza | 900 mm |
| Lampada | |
| Apparecchio a chiusura rapida | |
| Carello con leva |
