SCHAUBLIN 102
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

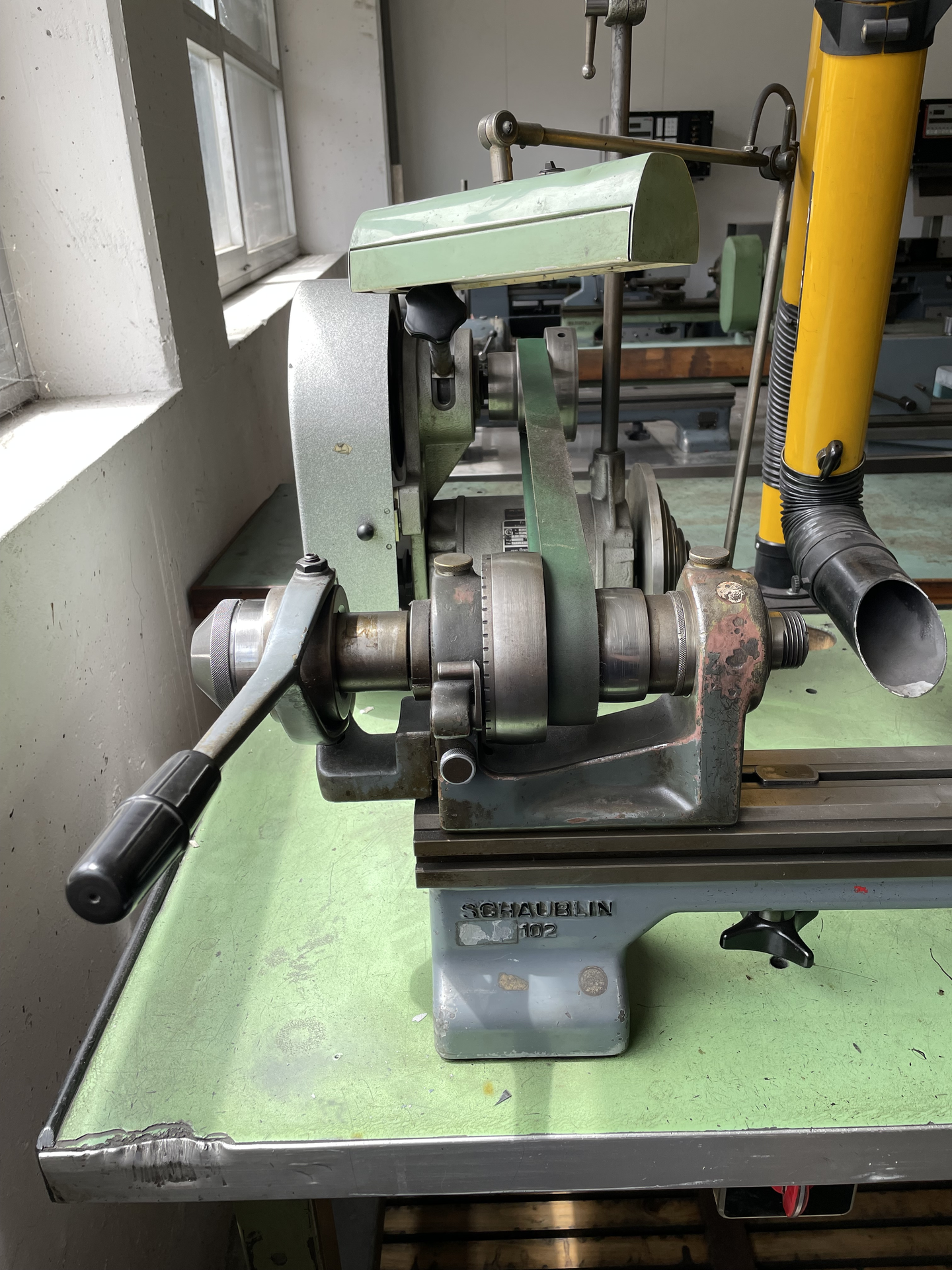

SCHAUBLIN 102 è un Tornio per attrezzisti, progettato per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 102, distanza tra punte 350, Ø su slitta 120, su bancale 200, foro mandrino 20, pinza 20 W, cono contropunta 2 CM. Specifiche: 55–3000 t/min, motore 1,5 CV, 3x380 V 50 Hz, potenza 2 CV, peso ≈500 kg, ingombri 1300×600×1300; banco 1800×800×900. Accessori: lampada, rinvio/tenditore per fresare/rettificare, chiusura rapida. Per tolleranze ristrette in orologeria, automobilistico, aerospaziale e medicale
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 102 mm |
| Distanza fra le punte | 350 mm |
| Diametro tornibile sopra slitta | 120 mm |
| Diametro tornibile sopra bancale | 200 mm |
| Foro mandrino | 20 mm |
| Pinza tipo | 20 W |
| Attacco mandrino filetto | |
| Giri mandrino: | |
| da | 55 t/min |
| fino | 3000 t/min |
| Cono della contropunta: | 2 CM |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 1.5 CV |
| Potenza totale installata | 2 CV |
| Peso della macchina circa | 500 kg |
| Dimensioni macchina: | |
| Lunghezza | 1300 mm |
| Larghezza | 600 mm |
| Altezza | 1300 mm |
| Accessori diversi: | |
| Esecuzione per banco di lavoro | |

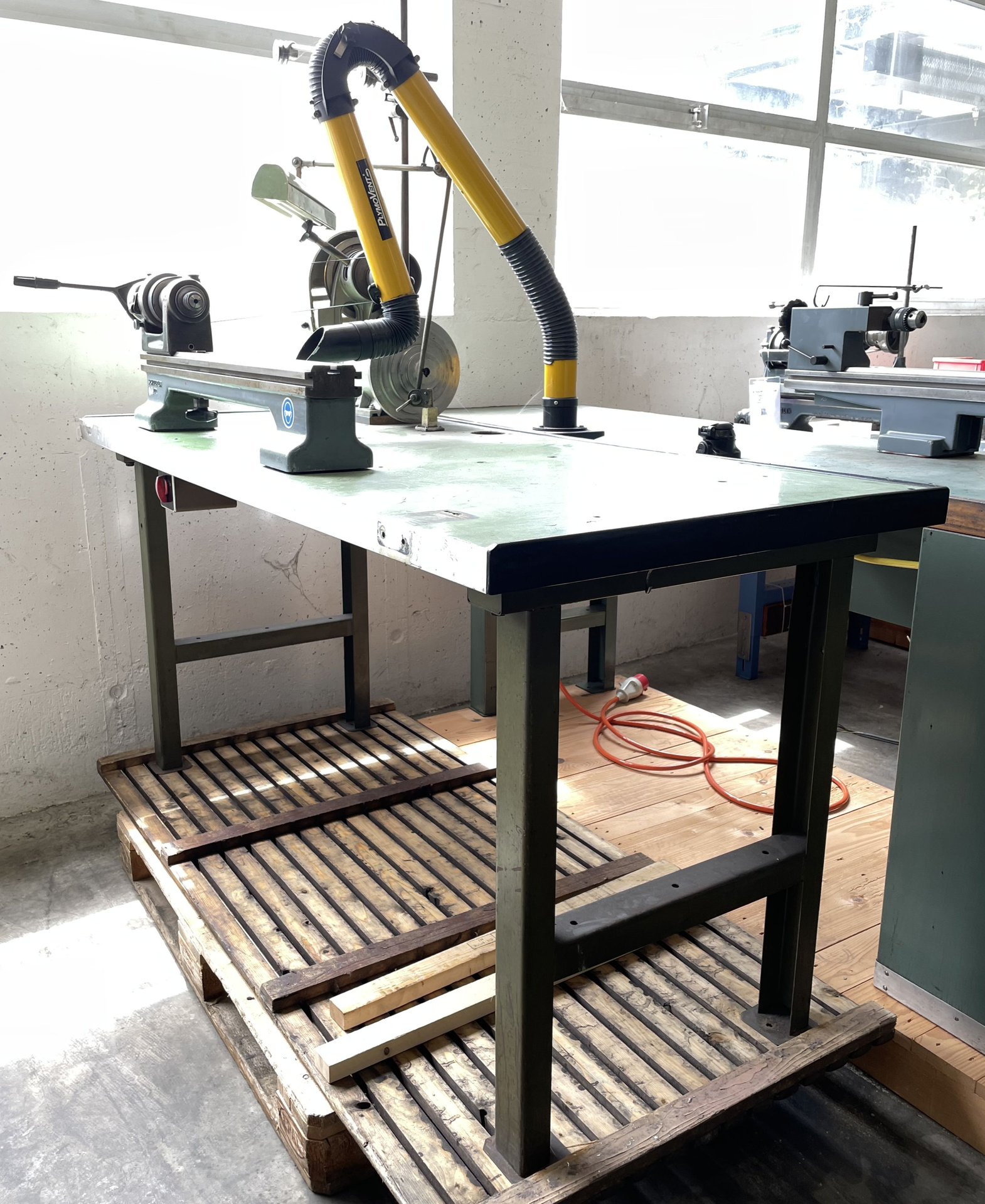

| Banco di lavoro: | |
| Lunghezza | 1800 mm |
| Larghezza | 800 mm |
| Altezza | 900 mm |
| Lampada | |
| Rinvio/tenditore per app. fresare/rettificare | |
| Apparecchio a chiusura rapida |
