DMG DMU 35M
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

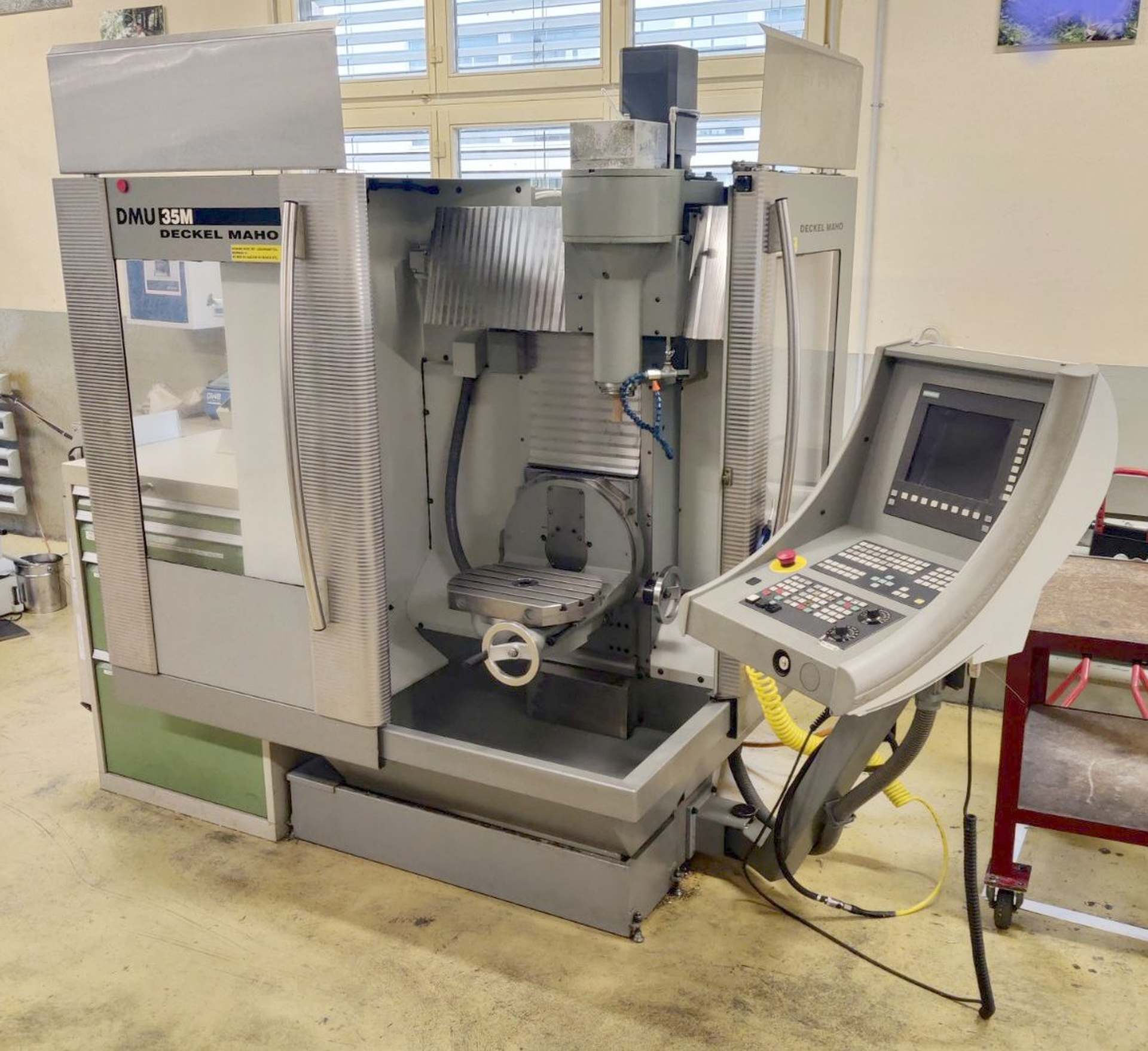

DMG DMU 35M è una Fresatrice verticale CNC a 5 assi (3+2), progettata per operare con elevata precisione, massima accuratezza e grande affidabilità. Capacità di lavoro: tavola 400x280 mm, 5 scanalature a T 12H7 mm a 50 mm, foro di centraggio 30H6 mm, rotazione 360°, inclinazione +105/-15°, carico max 100 kg; corse X350 Y240 Z340 mm. Dati tecnici principali: mandrino variazione continua 20–6300 t/min, attacco SK40 DIN 69871, tirare borchie DIN 69872, motore mandrino 6.3/10 kW; avanzamenti 5000 mm/min, rapidi 5 m/min; aria 6 bar; 3x400 V 50 Hz; potenza installata 15 kVA; peso ≈1600 kg; ingombro L1860×W1700×H2100 mm. Accessori: 4+5 assi manuale, volantino elettronico, refrigerazione, lampada. Consente tolleranze ristrette; adatta a automotive, orologeria, utensili, aerospaziale e medicale
| Numero di assi totale | 5 (3+2) |
| Lunghezza della tavola | 400 mm |
| Larghezza della tavola | 280 mm |
| Numero scanalatura a T: | 5 |
| Larghezza della scanalatura a T | 12H7 mm |
| Distanze tra le scanalature a T | 50 mm |
| Diametro del foro di centraggio | 30H6 mm |
| Campo di rotazione | 360 ° |
| Inclinazione | + 105 / -15 ° |
| Peso mass. su tavola | 100 kg |
| Corsa longitudinale (X-asse) | 350 mm |
| Corsa trasversale (y asse) | 240 mm |
| Corsa verticale (Z-Asse) | 340 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 20 t/min |
| fino | 6300 t/min |
| Attaco cono mandrino: SK | 40 DIN 69871 |
| Tirare borchie | DIN 69872 |
| Avanzamenti (X, Y, Z) | 5000 mm/min |
| Avanzamenti rapidi: | 5 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 6.3 / 10 kW |
| Potenza installata totale | 15 kVA |
| Peso della macchina circa | 1600 kg |
| Dimensioni macchina: | |
| Lunghezza | 1860 mm |
| Larghezza | 1700 mm |
| Altezza | 2100 mm |
| Accessori diversi: | |
| 4+5 assi manuale | |
| Volantino elettronico | |
| Refrigerazione | |
| Lampada |
