022347 - Huawei PG400
Tipo: PG400
Marca: HUAWIN
Controllo: HUAWIN (FANUC / SIEMENS optional)
Stock: 022347
Scarica la scheda tecnica (PDF)
HUAWIN PG400 è una Rettificatrice per ingranaggi CNC ad alta precisione, progettata per fornire elevata accuratezza e affidabilità. Capacità di rettifica: diametro 30–400 mm; diametro minimo di testa 20 mm; numero denti 1–999; modulo (passo) 1–10; corse assi X 250 mm, Y 100 mm, Z 800 mm; asse C 360°; asse A ±45°. Specifiche principali: velocità massima 10.000 rpm; motore mola 17 kW; potenza installata <20 kVA; alimentazione 50 Hz, 3×400 V; peso ≈8.000 kg; ingombro L 2600 × W 2370 × H 2155 mm. Consente di raggiungere tolleranze strette ed è adatta per settori quali automotive, aerospaziale, macchine utensili, medicale e orologeria.

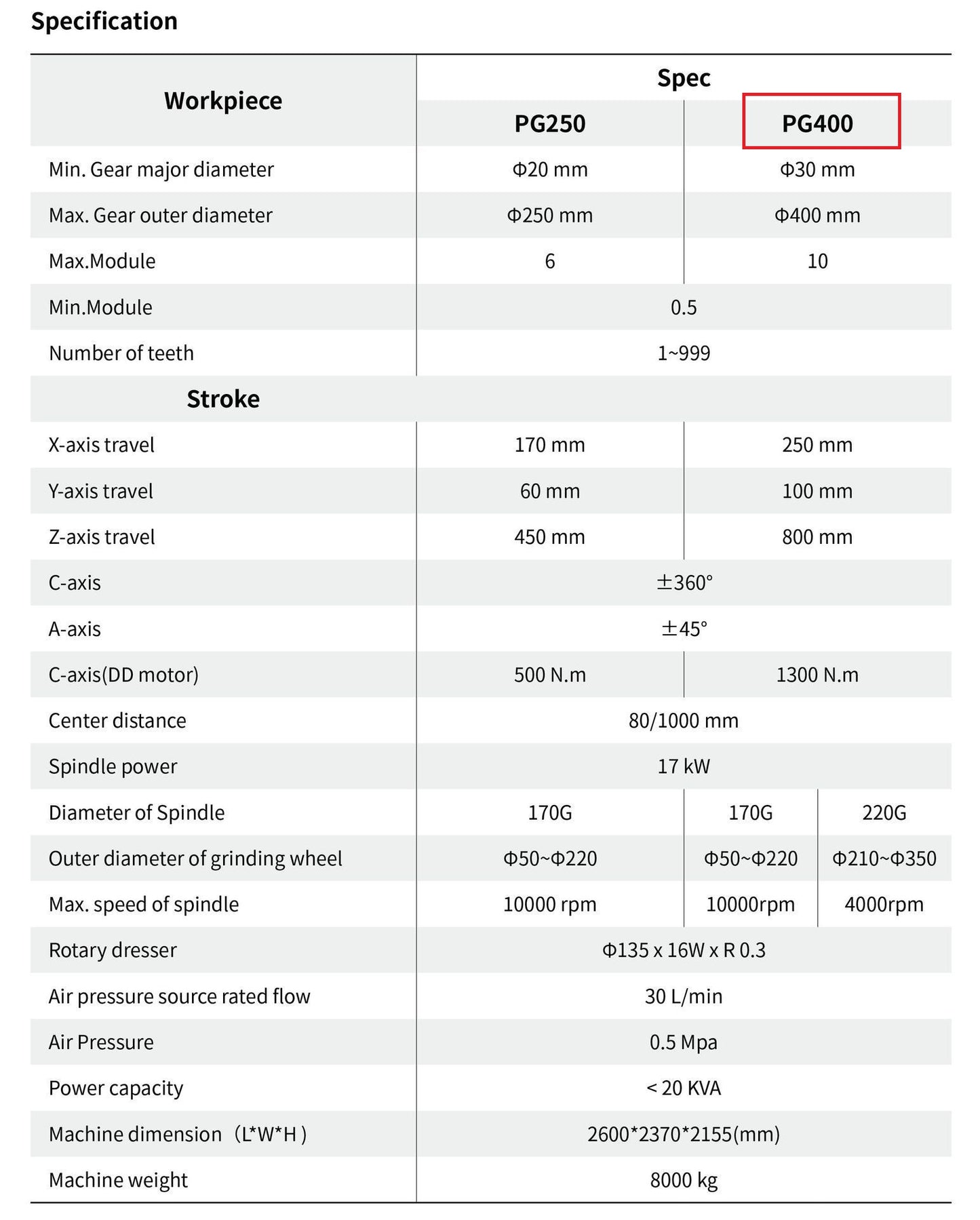

Diametro min. di rettificazione 30 mm
Diametro massimo di rettificazione 400 mm
Diametro min. di testa 20
Numero min. di denti 1
Numero massimo di denti 999
Passo mass. dei denti (modul) 10
Passo min. dei denti (modul) 1
Corse:
   Asse X 250 mm
   Asse Y 100 mm
   Asse Z 800 mm
Asse C 360 °
Asse A +/-45 °
Giri massimo 10000 t/min
Potenza motore della mola 17 kW
Potenza installata totale <20 kVA
Collegamento 50 Hz 3x 400 Volt
Peso della macchina circa 8000 kg
Dimensioni macchina:
   Lunghezza 2600 mm
   Larghezza 2370 mm
   Altezza 2155 mm
