ACIERA 22 VG
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

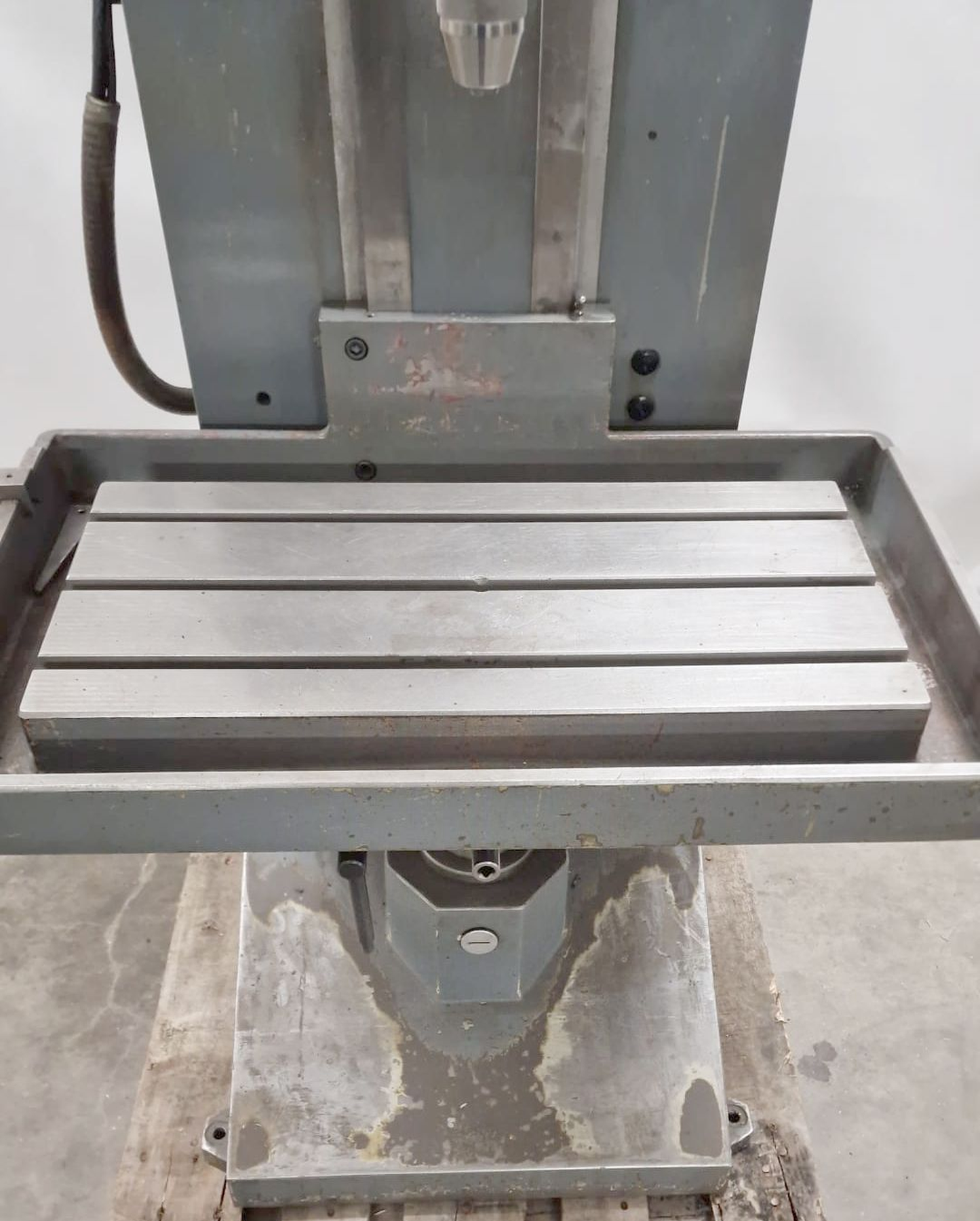

ACIERA 22 VG è un Trapano a montante, progettato per precisione, elevata accuratezza e affidabilità. Capacità operative: tavola 650x320 mm; foratura acciaio 22 mm, ghisa 24 mm; sporgenza 300 mm; corsa mandrino 120 mm; regolazione testa 300 mm; corse X330 Y210 Z350 mm. Specifiche: velocità mandrino stepless 50–4000 t/min; avanzamenti 0,12–0,6 mm/t; alimentazione 50 Hz 3x380 V; motore mandrino 2 CV; peso ≈990 kg; ingombro L1100xW600xH2100 mm. Accessori: dispositivo per filettare, mandrino 1–13 mm, dispositivo cambio rapido. Permette tolleranze strette; adatto per settori come automotive, orologeria, costruzione di macchine utensili, aerospaziale e medicale.
| Lunghezza della tavola | 650 mm |
| Larghezza della tavola | 320 mm |
| Capacità di foratura nell'acciaio | 22 mm |
| Capacità di foratura nella ghisa | 24 mm |
| Sporgenza | 300 mm |
| Profondità di foratura (corsa mandrino) | 120 mm |
| Spostamento verticale della testa | 300 mm |
| Corsi della tavola: | |
| Corsa longitudinale (X-asse) | 330 mm |
| Corsa trasversale (Y-assi) | 210 mm |
| Corsa verticale (Z-Asse) | 350 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 50 t/min |
| fino | 4000 t/min |
| Avanzamenti: | |
| da | 0.12 mm/t |
| fino | 0.6 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 2 CV |
| Peso della macchina circa | 990 kg |
| Dimensioni macchina: | |
| Lunghezza | 1100 mm |
| Larghezza | 600 mm |
| Altezza | 2100 mm |
| Accessori diversi: | |
| Dispositivo per filettare | |
| Mandrino di foratura | 1 - 13 mm |
| Dispositivo a cambio rapido |
