ACIERA F 5
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

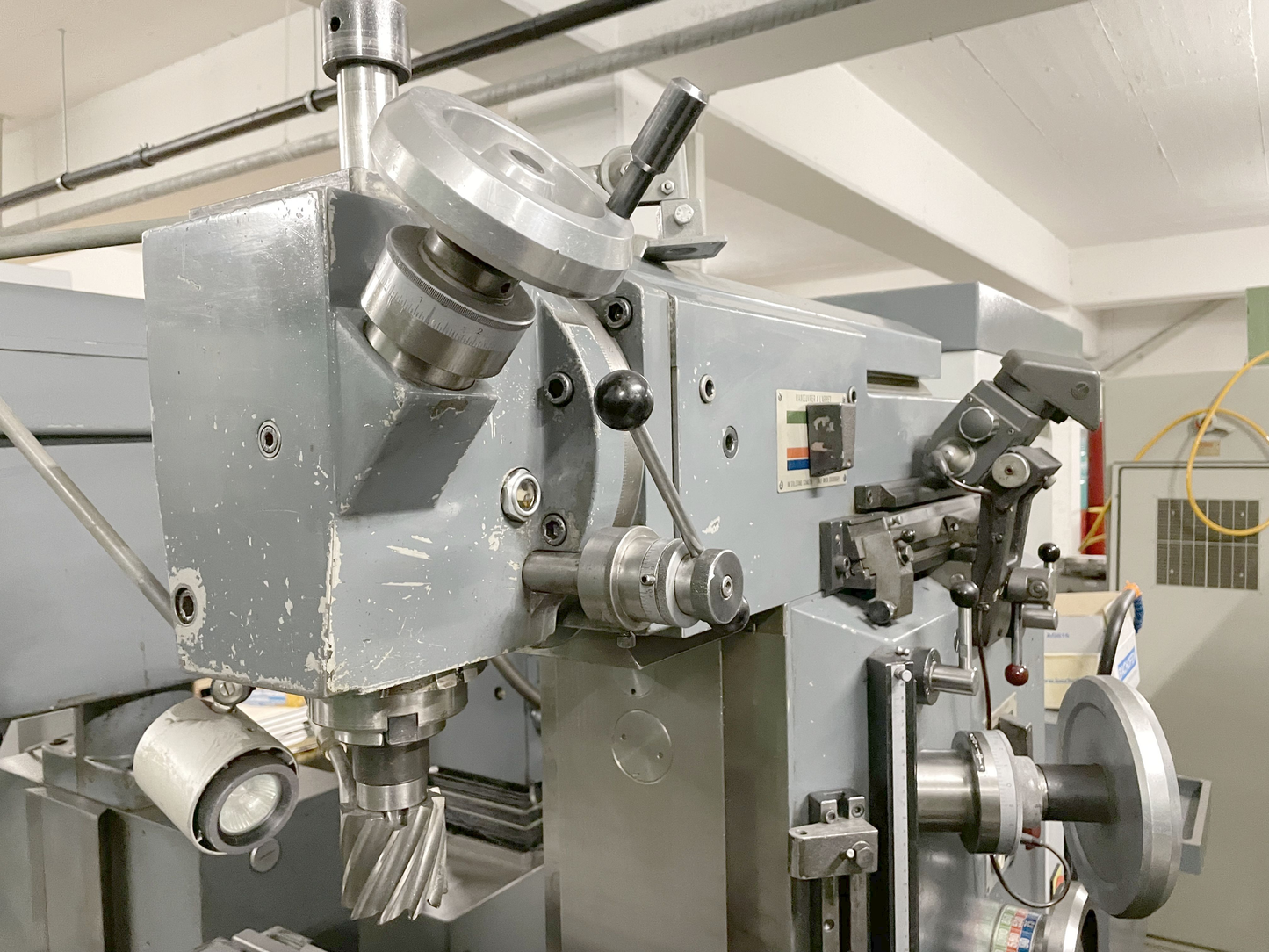

ACIERA F 5 è una fresatrice universale ad alta precisione, di grande accuratezza e affidabilità. Tavola 800x300 mm, 6 scanalature a T da 12 mm distanziate 55 mm; corse X500, Y325, Z420 mm; distanza mandrino-tavola 365 mm; corsa canotto 60 mm; testa inclinabile ±90°. Mandrino ISO40, variatore 50–3400 t/min; avanzamenti 10–600 mm/min; velocità rapida 1,5 m/min; alimentazione 3x380 V 50 Hz; motore 3 kW; potenza totale 5 CV; peso ~1600 kg; ingombri 1200x1600x1800 mm. Accessorio: tavola fissa. Progettata per ottenere tolleranze strette, adatta ad automotive, orologeria, costruzione macchine, aerospaziale e medicale.
| Numero di assi totale | 3 |
| Lunghezza della tavola | 800 mm |
| Larghezza della tavola | 300 mm |
| Numero scanalatura a T: | 6 |
| Larghezza della scanalatura a T | 12 mm |
| Distanze tra le scanalature a T | 55 mm |
| Corsa longitudinale (X-asse) | 500 mm |
| Corsa trasversale (y asse) | 325 mm |
| Corsa verticale (Z-Asse) | 420 mm |
| Distanza fra mandrino verticale e tavola | 365 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 50 t/min |
| fino | 3400 t/min |
| Attacco mandrino | 40 ISO |
| Testa inclinabile + - | 90 ° |
| Avanzamenti: con variatore | |
| longitudinale da | 10 mm/min |
| fino | 600 mm/min |
| trasversale da | 10 mm/min |
| fino | 600 mm/min |
| verticale da | 10 mm/min |
| fino | 600 mm/min |
| Corsa canotto verticale | 60 mm |
| Avanzamenti rapidi: | |
| longitudinale | 1.5 m/min |
| trasversale | 1.5 m/min |
| verticale | 1.5 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 3 kW |
| Potenza totale installata | 5 CV |
| Peso della macchina circa | 1600 kg |
| Dimensioni macchina: | |
| Lunghezza | 1200 mm |
| Larghezza | 1600 mm |
| Altezza | 1800 mm |
| Accessori diversi: | |
| Tavola fissa |
