STAMA MC 326 / TWIN
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

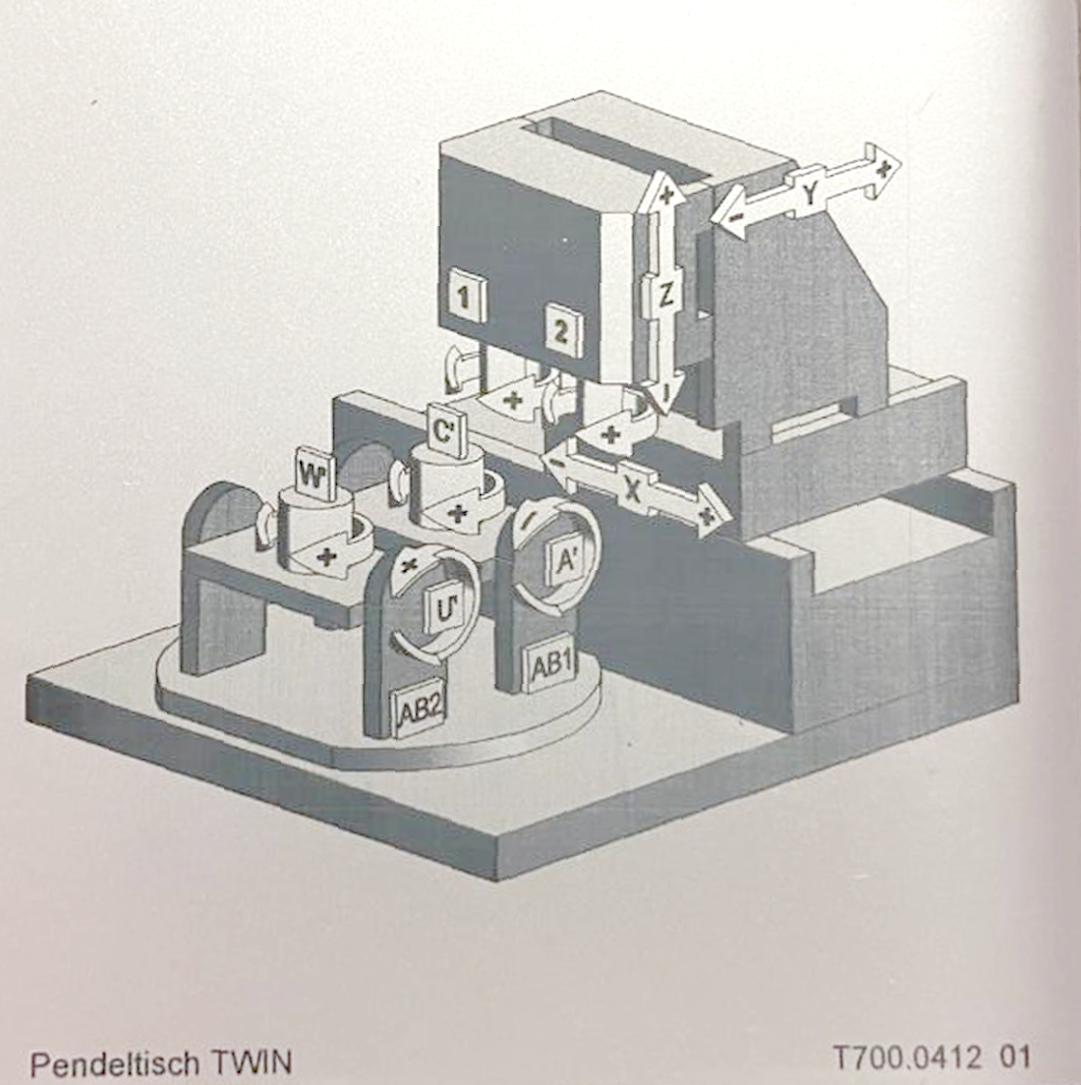

STAMA MC 326 / TWIN è un centro di lavoro orizzontale a 2 mandrini, progettato per precisione, elevata accuratezza e affidabilità. Capacità: 4 assi, 2 tavole 700×350, 2 T‑nute 14H12, carico 450 kg; corse X520 Y360 Z360; distanza mandrini 266 mm; mag. 2×21 (Ø88/125, L300). Specifiche: 36–12000 min⁻¹, motore mandrino 18,5 kW, rapidi 60 m/min, aria 6 bar, 400V 3×50Hz, potenza 40 kVA, peso ≈5600 kg, ingombri 3300×3300×3200 mm. Consente tolleranze strette; settori tipici: automotive, aerospaziale, medicale, orologeria, macchine utensili.
| Numero di assi totale | 4 |
| Numero di mandrini | 2 |
| Numero di tavole | 2 |
| Lunghezza della tavola | 700 mm |
| Larghezza della tavola | 350 mm |
| Numero scanalatura a T: | 2 |
| Larghezza della scanalatura a T | 14H12 mm |
| Peso mass. su tavola | 450 kg |
| Corsa longitudinale (X-asse) | 520 mm |
| Corsa trasversale (Y-assi) | 360 mm |
| Corsa verticale (Z-Asse) | 360 mm |
| Invertitore di utensili: | |
| numero utensili | 2 x 21 |
| Diametro massimo del utensili | 88 mm |
| Diametro massimo con acconto posto libero | 125 mm |
| Lunghezza massima del utensili | 300 mm |
| Peso del utensili mass. | 5 kg |
| Tempo medio da chip a chip | 2.4 s |
| Attaco cono mandrino: HSK-A | 63 |
| Distanza attacco mandrino e tavolo | 200 - 560 mm |
| Distanza fra le mandrini | 266 mm |
| Velocità mandrino: | |
| da | 36 t/min |
| fino | 12000 t/min |
| Avanzamenti rapidi: | 60 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 18.5 kW |
| Potenza installata totale | 40 kVA |
| Peso della macchina circa | 5600 kg |
| Dimensioni macchina: | |
| Lunghezza | 3300 mm |
| Larghezza | 3300 mm |
| Altezza | 3200 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Pompa refrigerante alta pressione | |
| Refrigerante centro mandrino | |
| Filtro a carta | |
| Convogliatore di trucioli |
