ACIERA 22 VA
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
ACIERA 22 VA è un trapano a montante, progettato per precisione, alta accuratezza e affidabilità. Capacità: acciaio 22 mm, ghisa 24 mm; sporgenza 300 mm; corsa mandrino 120 mm; tavola 500×490 mm; piastra 355×315 mm; scanalatura T 23 mm. Dati tecnici: cono MK3, velocità stepless 250–400 t/min, avanzamenti 0,02–0,25 mm/t, motore 1/1.5 CV, 3×380 V 50 Hz, peso ~990 kg, ingombro 1330×900×1800 mm. Accessori: vassoio portautensili. Consente tolleranze ristrette; impieghi: automotive, utensileria, aerospaziale, medicale, orologeria.
| Lunghezza della tavola | 500 mm |
| Larghezza della tavola | 490 mm |
| Superficie dei fissaggio: | |
| Lunghezza | 355 mm |
| Larghezza | 315 mm |
| Larghezza della scanalatura a T | 23 mm |
| Capacità di foratura nell'acciaio | 22 mm |
| Capacità di foratura nella ghisa | 24 mm |
| Attacco cono mandrino: MK | 3 |
| Sporgenza | 300 mm |
| Profondità di foratura (corsa mandrino) | 120 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 250 t/min |
| fino | 400 t/min |
| Avanzamenti: | |
| con variatore continuo | |
| da | 0.02 mm/t |
| fino | 0.25 mm/t |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino | 1.0 / 1.5 CV |
| Peso della macchina circa | 990 kg |
| Dimensioni macchina: | |
| Lunghezza | 1330 mm |
| Larghezza | 900 mm |
| Altezza | 1800 mm |
| Accessori diversi: | |

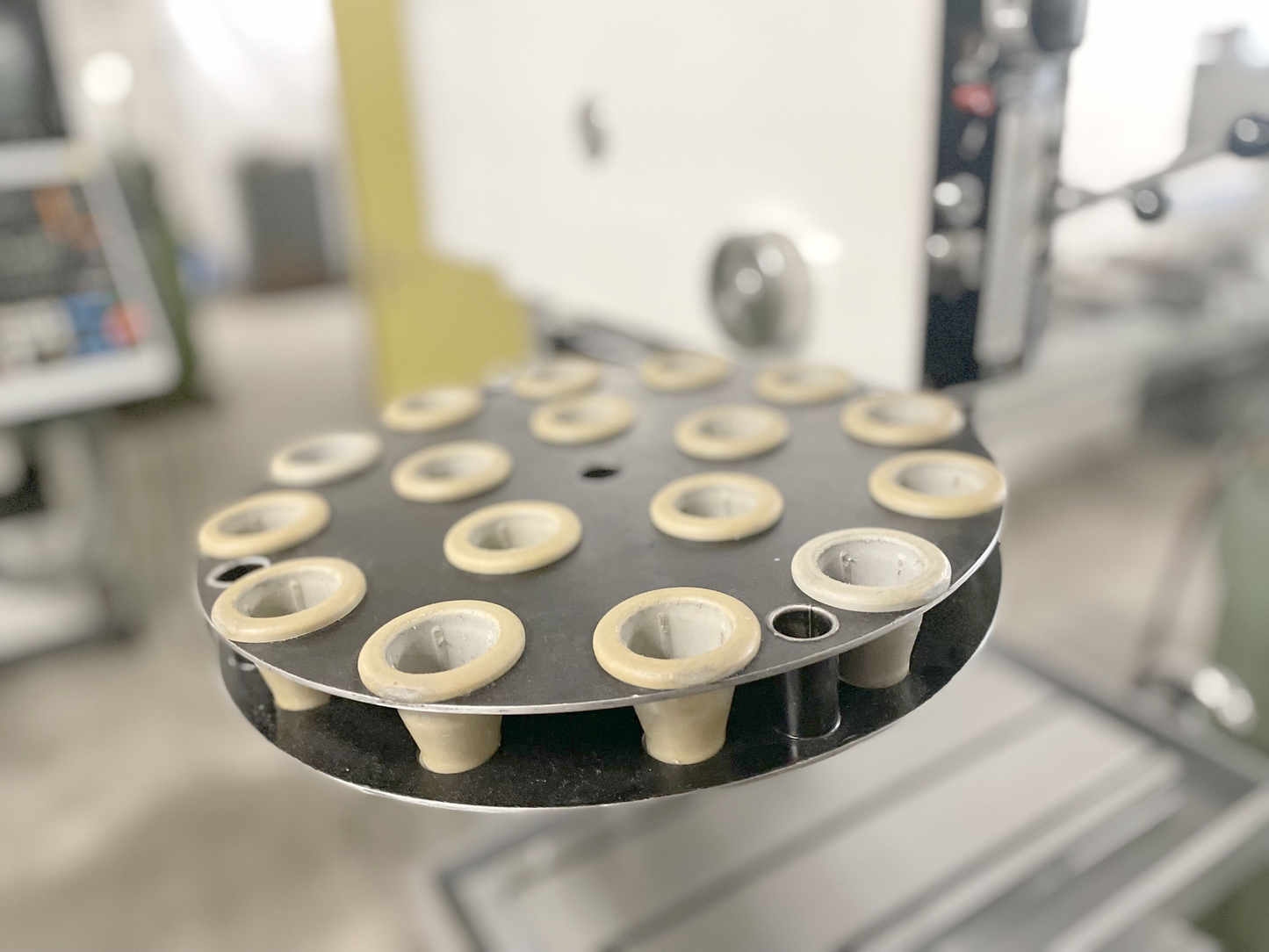

| Vassoio portautensili |
