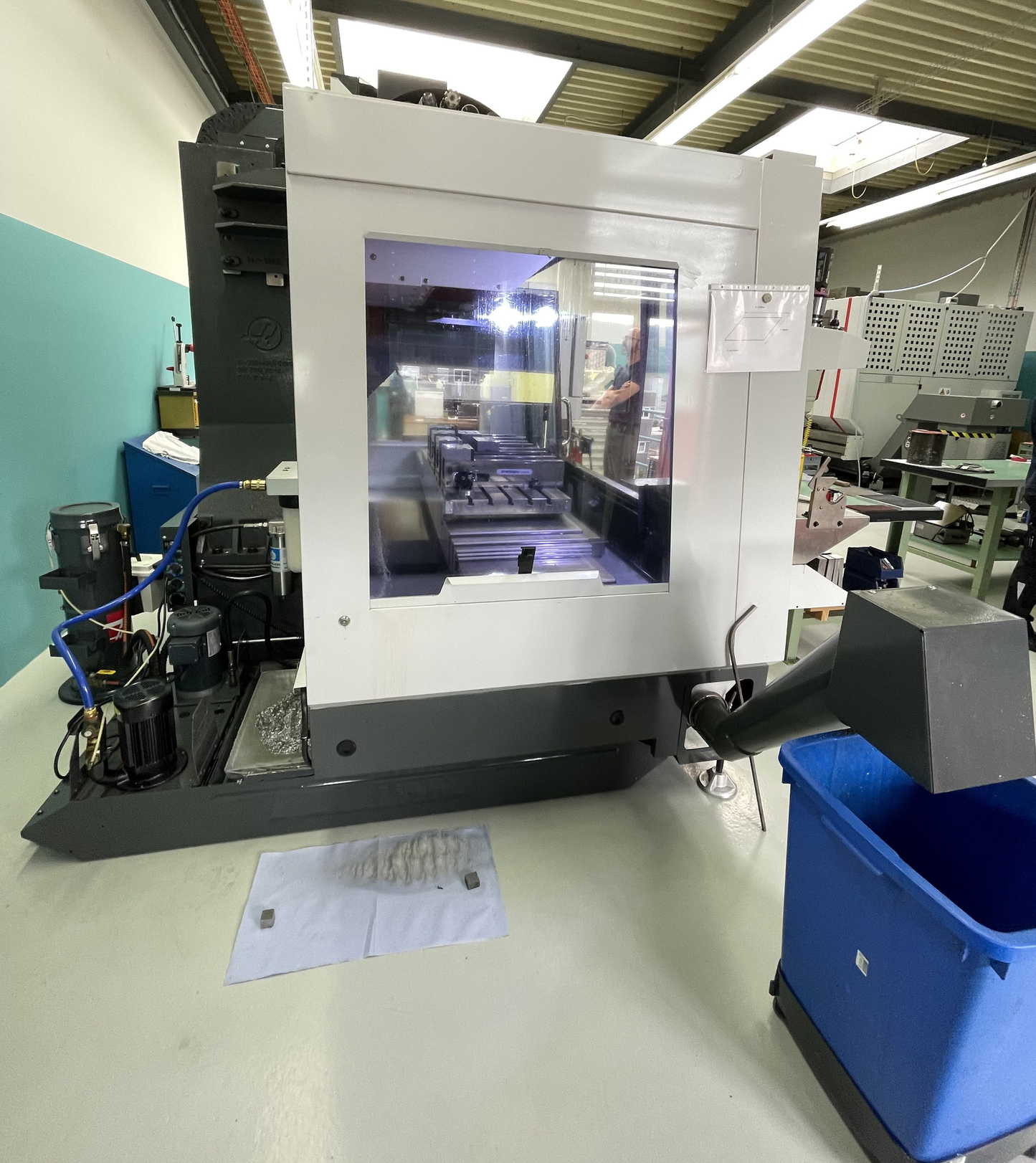

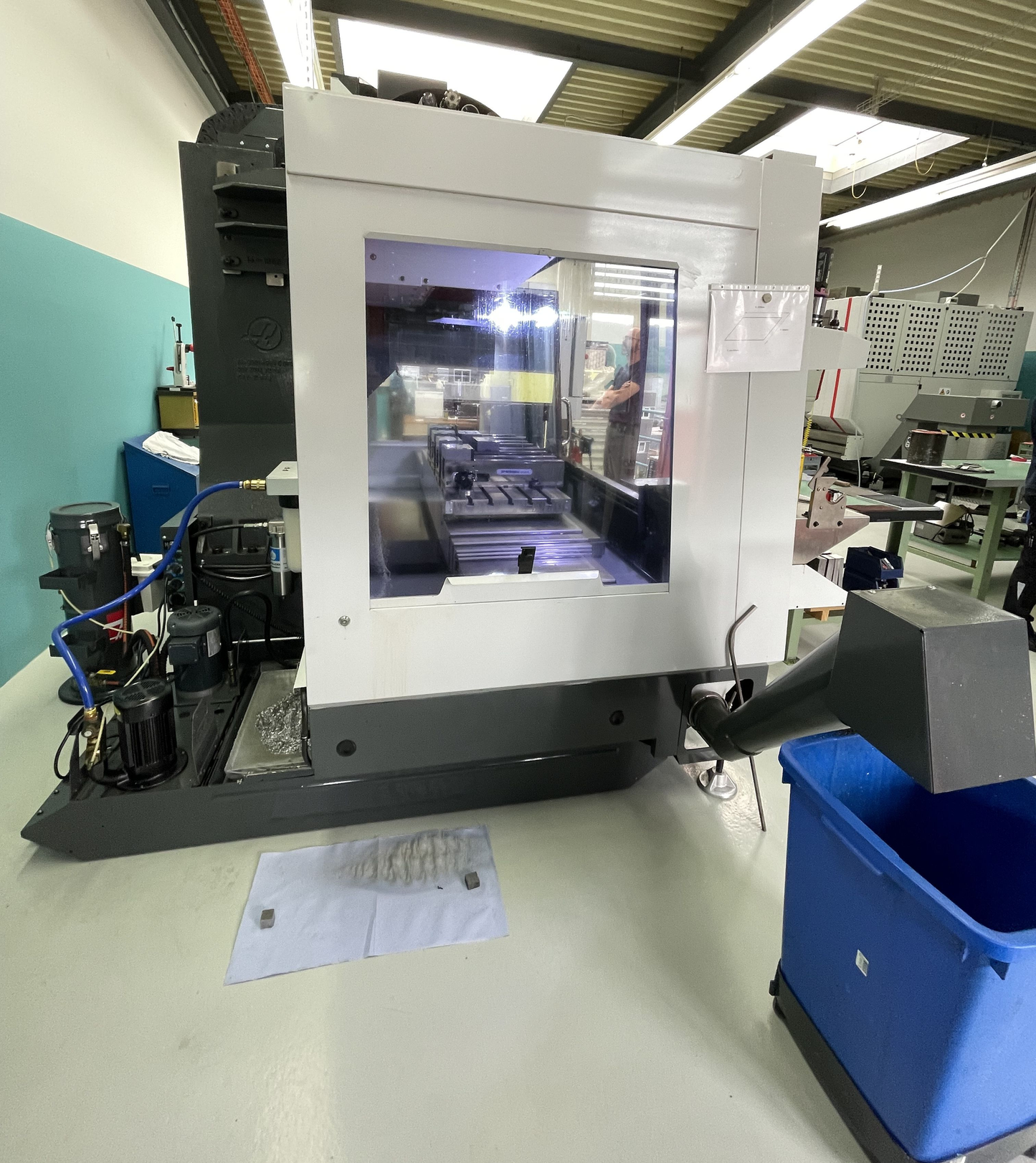

HAAS VF-4 SS
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
HAAS VF-4 SS è un Centro di lavoro a 3 assi per precisione, alta accuratezza e affidabilità. Tavola 1321×457 mm (5 T, passo 80 mm), carico 800 kg; corse X1270 Y508 Z635 mm; 30 pos., Ø max 64 mm (127 mm liberi), lung. 330 mm; cambio 1.8 s; chip‑to‑chip 2.4 s; mandrino 0–12000 t/min; rapidi 35.6 m/min; alimentaz. 3x400V; peso ~6200 kg. Accessori principali: 4 morse, ugello refrigerante programmabile, raffreddamento mandrino 21 bar, palpatore Renishaw, convogliatore trucioli. Consente tolleranze strette; impieghi: automotive, aerospaziale, medicale, orologeria, macchine utensili.
| Numero di assi simultanea | 3 |
| Lunghezza della tavola | 1321 mm |
| Larghezza della tavola | 457 mm |
| Numero scanalatura a T: | 5 |
| Distanze tra le scanalature a T | 80 mm |
| Larghezza della scanalatura a T | 16 mm |
| Peso mass. su tavola | 800 kg |
| Corsa longitudinale (X-asse) | 1270 mm |
| Corsa trasversale (Y-assi) | 508 mm |
| Corsa verticale (Z-Asse) | 635 mm |
| Invertitore di utensili: | |
| numero utensili | 30 |
| Diametro massimo del utensili max. | 64 mm |
| Diametro massimo con acconto posto libero | 127 mm |
| Lunghezza massima del utensili | 330 mm |
| Peso del utensili mass. | 5.4 kg |
| Tempo cambio utensili | 1.8 s |
| Tempo medio da chip a chip | 2.4 s |
| Attaco cono mandrino: BT | 40 |
| Distanza attacco mandrino e tavolo | 742 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 12000 t/min |
| Avanzamenti rapidi: | 35.6 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Peso della macchina circa | 6200 kg |
| Dimensioni macchina: | |
| Lunghezza | 3300 mm |
| Larghezza | 2330 mm |
| Altezza | 2570 mm |
| Accessori diversi: | |
| Morsa | (4x) |
| Programmable and rotatable coolant nozzle | |
| Refrigerazione | |
| Filtro refrigerante aggiuntivo | |
| Refrigerante centro mandrino | 21 bar |
| Dispositivo nebbia d'olio | |
| Palpatore da lavoro Renishaw | |
| Convogliatore di trucioli | |
| Lampada | |
| Maschiatura sincronizzata |
