STUDER S 20-12
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
STUDER S 20-12 è una rettificatrice per cilindri progettata per offrire precisione, alta accuratezza e affidabilità. Capacità: altezza punte 100 mm, distanza fra le punte 400 mm; mola Ø300×30 mm, alesaggio 127 mm; testa porta mola inclinabile 30°, testa porta pezzo girevole 20°. Specifiche: velocità mola 60–1200 t/min (inverter), cono mandrino 3 CM, contropunta 2 CM; inclinazione tavola 30°; velocità tavola 100–3500 mm/min stepless; motore mola 4.5 CV; alimentazione 3x380 V 50 Hz; peso ≈1900 kg; ingombri 1500×1400×1600 mm. Accessori: contropunta con regolazione fine, filtrazione a carta, dispositivo di protezione. Permette tolleranze ristrette; adatta ad automotive, aerospazio, orologeria, utensileria e medicale.
| Altezza punte | 100 mm |
| Distanza fra le punte | 400 mm |
| Mola: | |
| Diametro | 300 mm |
| Larghezza | 30 mm |
| Alesaggio | 127 mm |
| Testa porta mola girevole | 30 ° |
| Testa porta pezzo: | |
| giri: | |
| con variatore continuo | |
| da | 60 t/min |
| fino | 1200 t/min |
| girevole | 20 ° |
| Attacco mandrino | 3 CM |
| Cono della contropunta: | 2 CM |
| Inclinazione massimo tavola | 30 ° |
| Velocità della tavola: | |
| con variatore continuo | |
| da | m/min |
| da | 100 mm/min |
| fino | 3500 mm/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino portamola ext. | 4.5 CV |
| Peso della macchina circa | 1900 kg |
| Dimensioni macchina: | |
| Lunghezza | 1500 mm |
| Larghezza | 1400 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |
| Contropunta regolabile fino | |

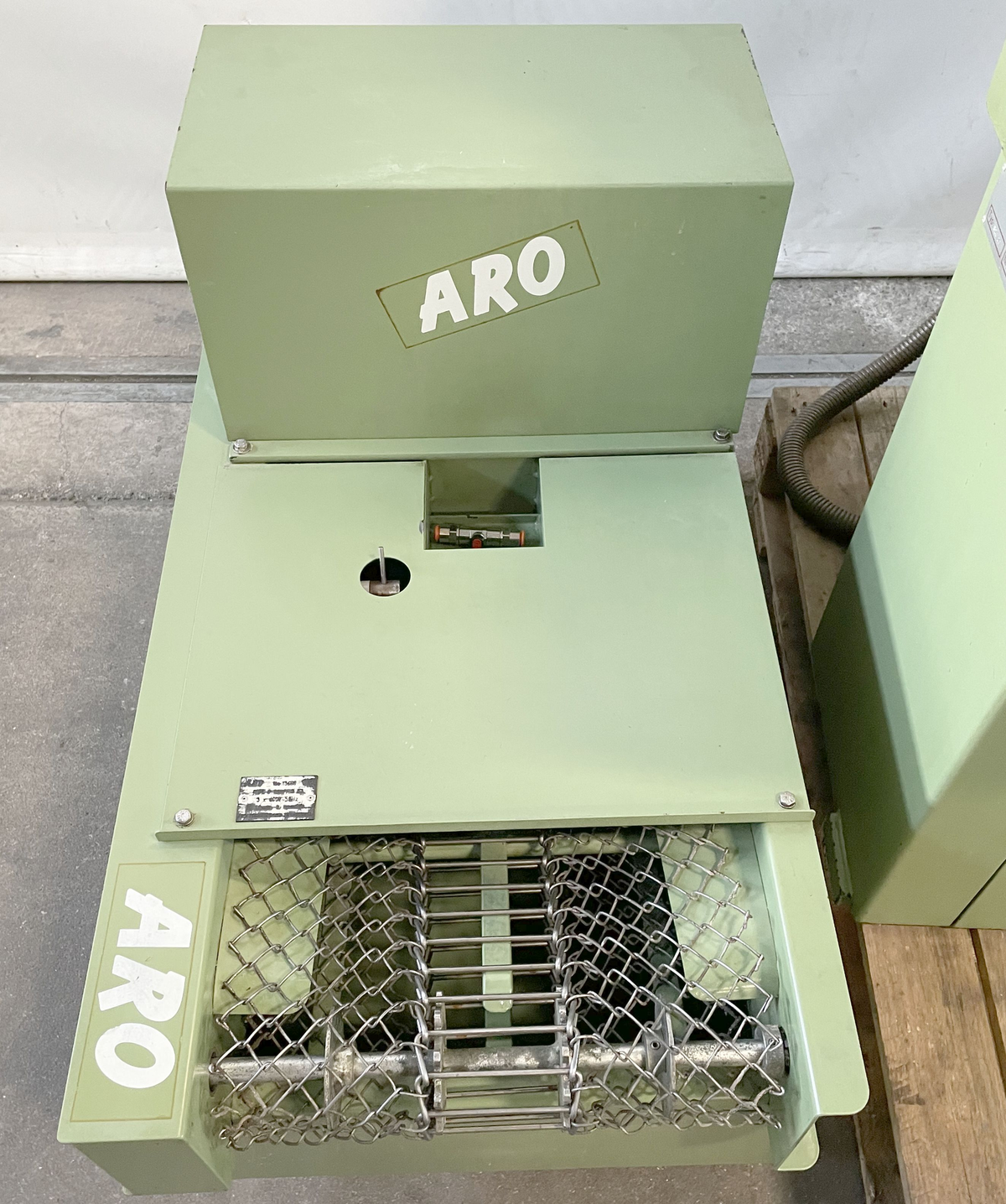

| Filtro a carta | |
| Dispositivo di protezione |
