| Tempo di accensione | 82274 Heures |
| Tempo di funzionamento | 81288 Heures |
| Numero di assi totale | 5 |
| Lunghezza della tavola | 500 mm |
| Larghezza della tavola | 380 mm |
| Numero scanalatura a T: | 5 |
| Distanze tra le scanalature a T | 63 mm |
| Larghezza della scanalatura a T | 14H7 mm |
| Diametro del foro di centraggio | 30H7 mm |
| Peso mass. su tavola | 200 kg |
| Corsa longitudinale (X-asse) | 500 mm |
| Corsa trasversale (Y-assi) | 380 mm |
| Corsa verticale (Z-Asse) | 380 mm |
| Peso mass. su tavola | 200 kg |
| Angolo di rotazione (axe-a) | 180 ° |
| Asse B | ° |
| Giri della tavola: | |
| fino | 18 t/min |
| Invertitore di utensili: | |
| numero utensili | 24 (2x12) |
| Diametro massimo del utensili | 80 mm |
| Diametro massimo con acconto posto libero | 130 mm |
| Lunghezza massima del utensili | 280 mm |
| Peso del utensili mass. | 6 kg |
| Attaco cono mandrino: SK | 40 DIN 69871 A |
| Velocità mandrino: | |
| da | 20 t/min |
| fino | 8000 t/min |
| Vertikalspindeldrehzahlen: | |
| con variatore continuo | |
| da | 20 t/min |
| fino | 8000 t/min |
| Avanzamenti di lavoro | 10000 mm/min |
| Avanzamenti rapidi: | 30 m/min |
| Corsa canotto verticale | 90 mm |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 15 / 10 kW |
| Momento torcente mass. | 130 / 87 Nm |
| Potenza installata totale | 26 kVA |
| Peso della macchina circa | 3500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2450 mm |
| Larghezza | 1800 mm |
| Altezza | 2380 mm |
| Accessori diversi: | |

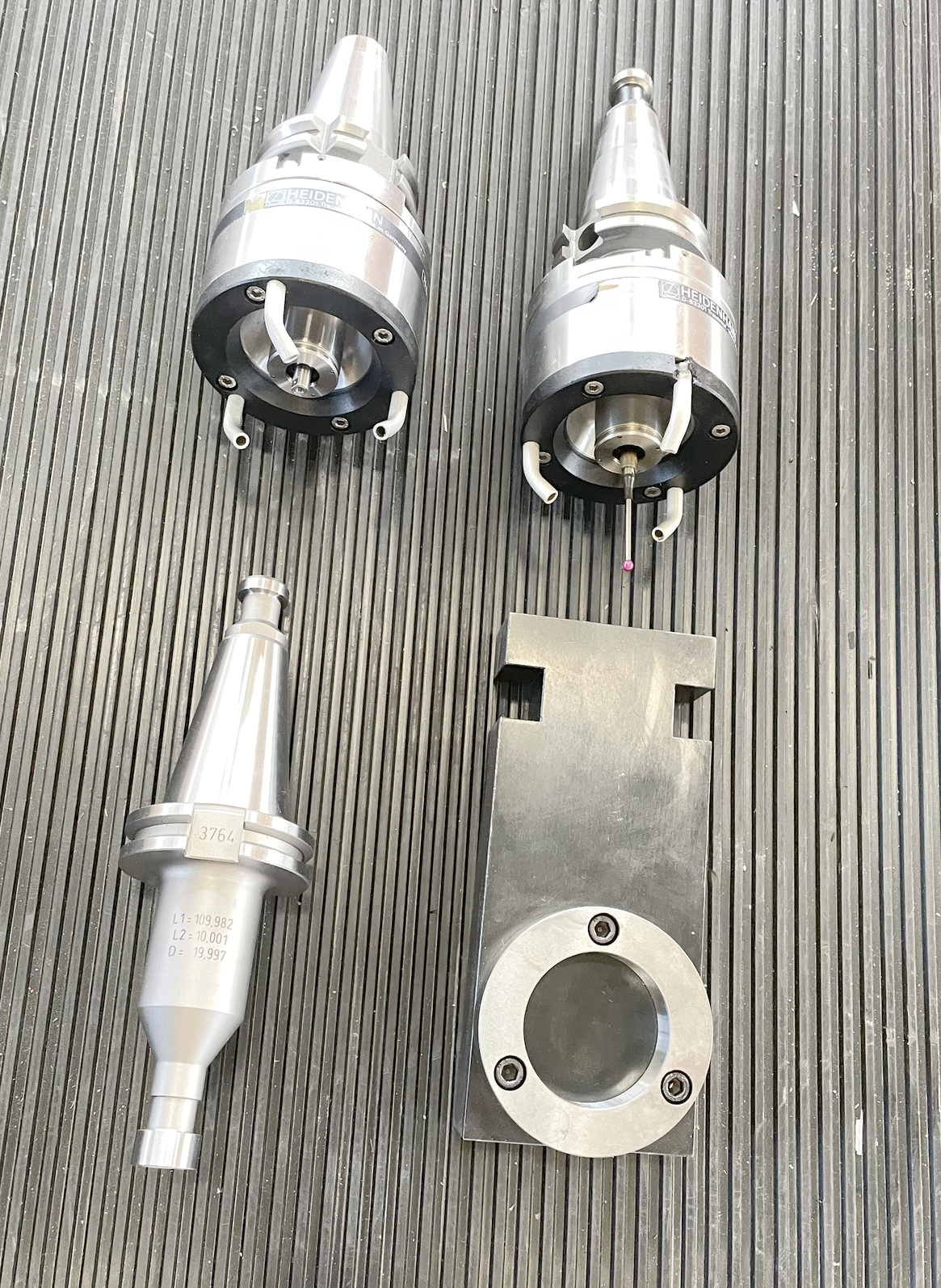

| Palpatore da lavoro | HEIDENHAIN |
| Volantino elettronico | |
| Lampada | |
| Finestra di visualizzazione rotante | |
| Interfaccia porta seriale RS 232 | |
| Armadio elettrico Condizionatore d'aria | |
