021975 - SCHAUBLIN 180 CCN RT
Scarica la scheda tecnica (PDF)
Scrivici su WhatsApp
| Altezza punte | 275 mm |
| Distanza fra le punte | 600 mm |
| Diametro tornibile sopra slitta | 150 mm |
| Diametro tornibile sopra bancale | 600 mm |
| Lunghezza massima | 630 mm |
| Asta canale sotterraneo | 60 mm |
| Slitta: | |
| Corsa longitudinale (Z-asse) | 672 mm |
| Corsa trasversale (X-assi) | 230 mm |
| Risoluzione | mm |
| Torretta a revolver: numero | |
| Numero posizione revolver 1 | 12 |
| Numero fisso di utensili dei revolver 1 | 12 |
| Attaco cono mandrino diametro | 20 x 20 mm |
| Attaco cono mandrino DIN | VDI 30 |
| Attacco mandrino: | |
| Camlock | A2-6 |
| Asse C (mandrino, risolazione) | 0.001 ° |
| Giri mandrino: | |
| con variatore continuo | |
| da | 30 t/min |
| fino | 4000 t/min |
| Diametro interno mandrino | 60 mm |
| Avanzamento | 0 - 5000 mm/min |
| Avanzamenti rapidi X | 8 m/min |
| Avanzamenti rapidi Y | 10 m/min |
| Motore mandrino | 15 / 18.5 kW |
| Collegamento aria compressa | 5 - 7 bar |
| Portata pompa acqua di raffreddamento | 10 l/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Livello di rumore | 75 dB (A) |
| Potenza installata totale | 24 kVA |
| Peso della macchina circa | 2460 kg |
| Dimensioni macchina: | |
| Lunghezza | 2301 mm |
| Larghezza | 1460 mm |
| Altezza | 1676 mm |
| Accessori diversi: | |
| Centraggio automatico 3 morsetti Ø | 170 mm |
| Centraggio automatico 3 morsetti Ø | 200 mm |
| Mandrino a 4 griffe Ø | 200 mm |
| Set di morsetti teneri | |
| Set di morsetti duri | |
| Lunetta mobile | |
| Lunetta fissa | |
| Dispositivo di pinze | |
| Set di pinze | B45 |
| Lampada | |
| Contropunta a croce | |
| Armadio portautensili | |
| Microscopio di centraggio | |
| Set di punte | |
| Punta girabile | |
| Interfaccia porta seriale RS 232 | |
| Pedale | |

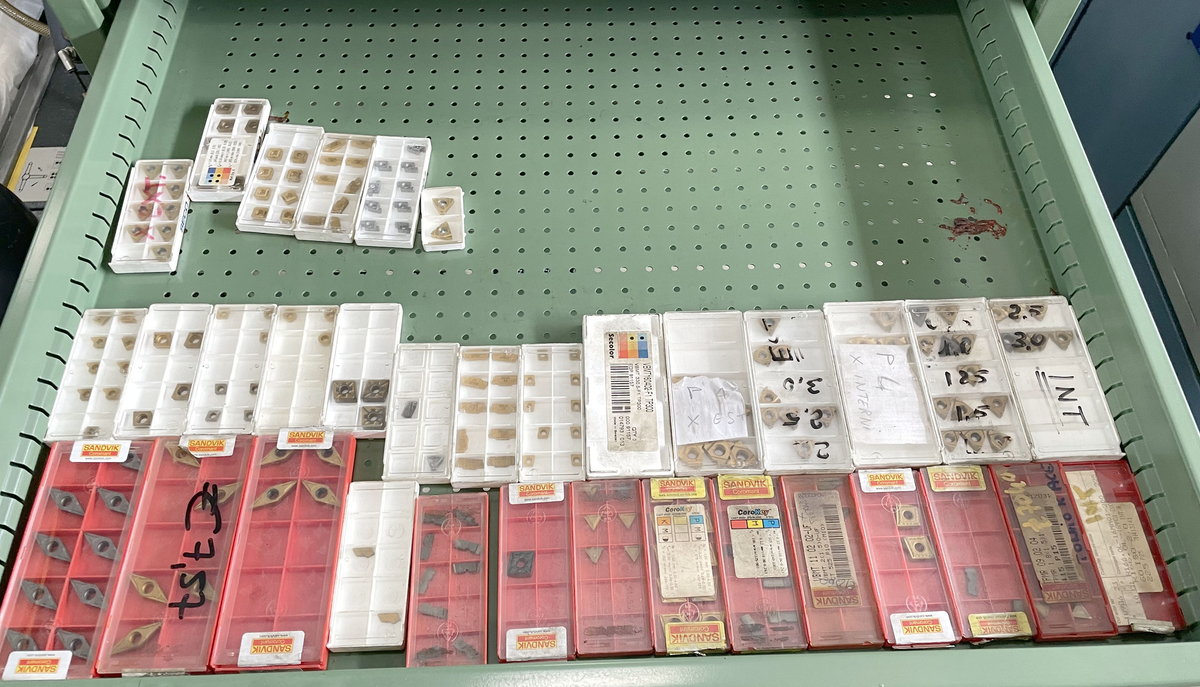

| Set di utensili da tornio | |
| Set di supporti in acciaio | |
| Porto utensile | |
| Set di portautensili |
