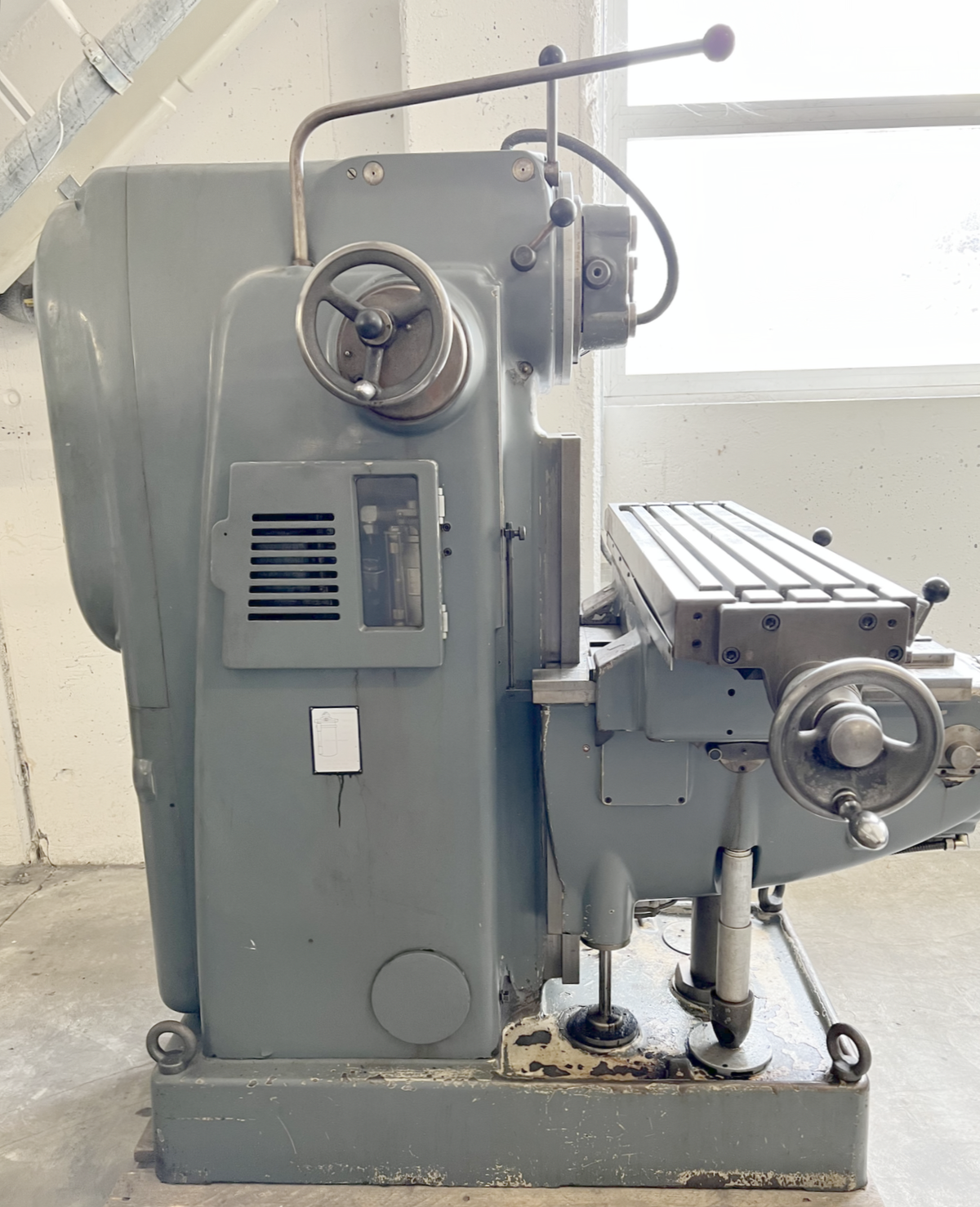

SCHAUBLIN 53
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHAUBLIN 53 è una fresatrice universale per lavorazioni di precisione, ad alta accuratezza e affidabilità. Tavola 1100×255 mm, 5 T 14h7 mm passo 50 mm. Corse X 700 mm, Y 250 mm, Z 490 mm. Mandrino ISO 40, 18 rapporti 12–1050 t/min. Avanzamenti X/Y 12–1050 mm/min, Z 6–525 mm/min; corse rapide X/Y 3,5 m/min, Z 1,7 m/min. Alimentazione 3x380 V 50 Hz; motore 5,5 CV; potenza installata 8 CV. Peso ~2100 kg; ingombro 1600×1600×1600 mm. Accessorio: bacinella per trucioli. Permette tolleranze strette; ideale per automotive, orologeria, costruzione macchine, aerospazio e medicale.
| Lunghezza della tavola | 1100 mm |
| Larghezza della tavola | 255 mm |
| Numero scanalatura a T: | 5 |
| Larghezza della scanalatura a T | 14h7 mm |
| Distanze tra le scanalature a T | 50 mm |
| Corsa longitudinale (X-asse) | 700 mm |
| Corsa trasversale (y asse) | 250 mm |
| Corsa verticale (Z-Asse) | 490 mm |
| Giri mandrino: | |
| numeri (gradini) | 18 |
| da | 12 t/min |
| fino | 1050 t/min |
| Attacco mandrino | 40 ISO |
| Avanzamenti: numero | 18 |
| longitudinale da | 12 mm/min |
| fino | 1050 mm/min |
| trasversale da | 12 mm/min |
| fino | 1050 mm/min |
| verticale da | 6 mm/min |
| fino | 525 mm/min |
| Avanzamenti rapidi: | |
| longitudinale | 3.5 m/min |
| trasversale | 3.5 m/min |
| verticale | 1.7 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 5.5 CV |
| Potenza totale installata | 8 CV |
| Peso della macchina circa | 2100 kg |
| Dimensioni macchina: | |
| Lunghezza | 1600 mm |
| Larghezza | 1600 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |
| Bacinella |
