BOEHRINGER / VDF DUS 560
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
BOEHRINGER / VDF DUS 560 è un Tornio CNC, progettato per precisione, elevata accuratezza e affidabilità. Capacità: altezza punte 280 mm, distanza fra punte 1500 mm, Ø sopra bancale 570 mm, lunghezza max 1500 mm, foro mandrino 62 mm. Specifiche principali: 2 gamme 3–2500 t/min, potenza 19/15 kW, coppia 1800/1400 Nm, corsa cannotto 190 mm, avanzamenti 0,01–50 mm/t, rapidi X/Z 5/10 m/min, 3x400V 50Hz, 35 kVA, peso 5200 kg. Accessori: mandrini Ø300/500/560 mm, MULTIFIX, convogliatore trucioli, contropunta, set morsetti/portautensili. Consente tolleranze ristrette; ideale per automotive, aerospaziale, medicale, macchine utensili e orologeria.
| Altezza punte | 280 mm |
| Distanza fra le punte | 1500 mm |
| Diametro tornibile sopra slitta | 365 mm |
| Diametro tornibile sopra bancale | 570 mm |
| Testa del mandrino | DIN 55 027 |
| Foro mandrino | 62 mm |
| Diametros mandrinos | 100 mm |
| Lunghezza massima | 1500 mm |
| Passo del filetto: | |
| da | mm |
| fino | 400 mm |
| Mandrino principale: | |
| Giri mandrino: | |
| numeri (gradini) | 2 |
| da | 3 t/min |
| fino | 2500 t/min |
| Potenza del mandrino | 19 / 15 kW |
| Momento torcente mass. | 1800 / 1400 Nm |
| Cono della contropunta: | |
| Morse Konus | 5 CM |
| Corsa cannotto | 190 mm |
| Diametro del cannotto | 80 mm |
| Avanzamenti: | |
| Longitudinale da | 0.01 mm/t |
| fino | 50 mm/t |
| Planetario alla | mm/t |
| fino | 50 mm/t |
| Avanzamenti rapidi X | 5 m/min |
| Avanzamenti rapidi Z | 10 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Livello di rumore | 80 dB (A) |
| Potenza installata totale | 35 kVA |
| Peso della macchina circa | 5200 kg |
| Dimensioni macchina: | |
| Lunghezza | 3500 mm |
| Larghezza | 1800 mm |
| Altezza | 1800 mm |
| Dimensioni armadio elettrico: | |
| Lunghezza | 1200 mm |
| Larghezza | 400 mm |
| Altezza | 1400 mm |
| Accessori diversi: | |
| Centraggio automatico 3 morsetti Ø | 300 mm |

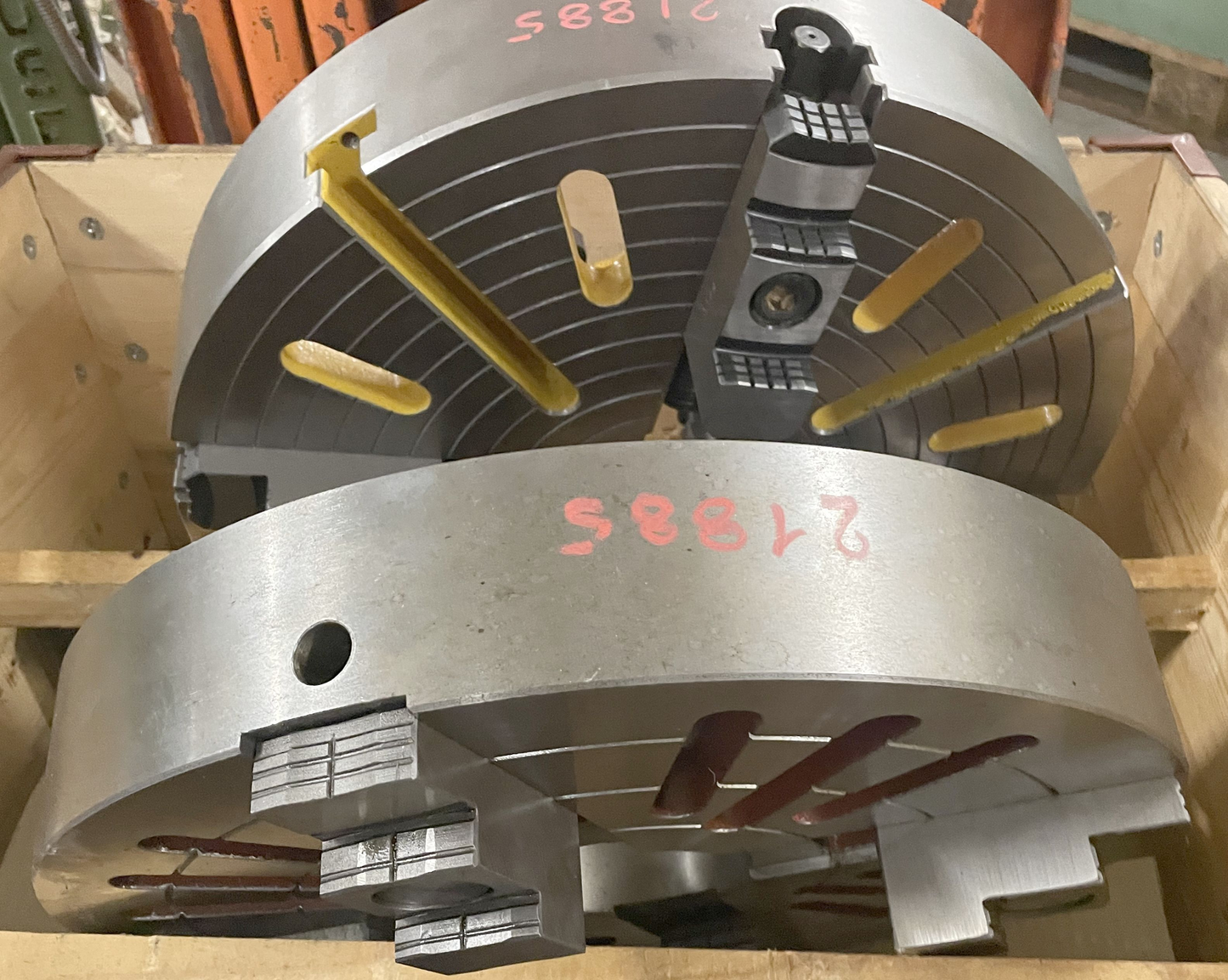

| Mandrino a 4 griffe Ø | 560 mm |
| Mandrino a 4 griffe Ø | 500 mm |
| Set di morsetti teneri | |
| Set di morsetti duri | |
| Lampada | |
| Contropunta | |
| Set di punte | |
| Punta girabile | |
| Convogliatore di trucioli | |
| Strumento di cambio rapido | MULTIFIX |
| Set di utensili da tornio | |
| Set di supporti in acciaio | |
| Set di riduzione |
