DIXI DPC 100 è un Centro di lavoro orizzontale ad alta precisione, progettato per elevata accuratezza e affidabilità. Corsa X 500 mm, Y 400 mm, Z 500 mm; 4 palette 400x400 mm, peso pezzo max 300 kg. 96 posti utensili, Ø utensile max 80 mm (160 mm posti liberi), lung. utensile 300 mm, peso utensile 12 kg, tempo cambio 2,5 s, chip-to-chip 6 s. Mandrino ISO40 0–12.000 rpm, potenza mandrino 5,5/7,5 kW; avanzamenti 1–12.000 mm/min, rapidi 20 m/min; alimentazione 3x400V 50Hz; potenza installata 60 kVA; peso macchina 6000 kg; ingombro 4330x3200x2520 mm; rumore 75 dB(A). Accessori: refrigerazione 500 l, alta pressione 65 bar, palpatore 3D RENISHAW, convogliatore trucioli, aspiratore nebbia olio, raffreddamento mandrino. Consente tolleranze ristrette; indicato per automotive, aerospaziale, medicale, orologeria e costruzione di utensili
| Numero di assi totale | 4 |
| Corsa longitudinale (X-asse) | 500 mm |
| Corsa trasversale (Y-assi) | 400 mm |
| Corsa verticale (Z-Asse) | 500 mm |
| Asse B | |
| Palette: | |
| numero | 4 |
| Lunghezza | 400 mm |
| Larghezza | 400 mm |
| Peso massimo del pezzo | 300 kg |
| Invertitore di utensili: | |
| numero utensili | 96 |
| Diametro massimo del utensili max. | 80 mm |
| Diametro massimo con acconto posto libero | 160 mm |
| Lunghezza massima del utensili | 300 mm |
| Peso del utensili mass. | 12 kg |
| Tempo cambio utensili | 2.5 s |
| Tempo medio da chip a chip | 6 s |
| Attaco cono mandrino: ISO | 40 DIN69871 |
| Distanza attacco mandrino e tavolo | 100 - 600 mm |
| Distanza tra naso mandrino | |
| e tavola | 20 - 420 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 12000 t/min |
| Avanzamenti di lavoro | 1 - 12000 mm/min |
| Avanzamenti rapidi: | 20 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 5.5 / 7.5 kW |
| Potenza installata totale | 60 kVA |
| Livello di rumore | 75 dB (A) |
| Peso della macchina circa | 6000 kg |
| Dimensioni macchina: | |
| Lunghezza | 4330 mm |
| Larghezza | 3200 mm |
| Altezza | 2520 mm |
| Accessori diversi: | |
| Refrigerazione | 500 l |
| Pompa refrigerante alta pressione | 65 bar |

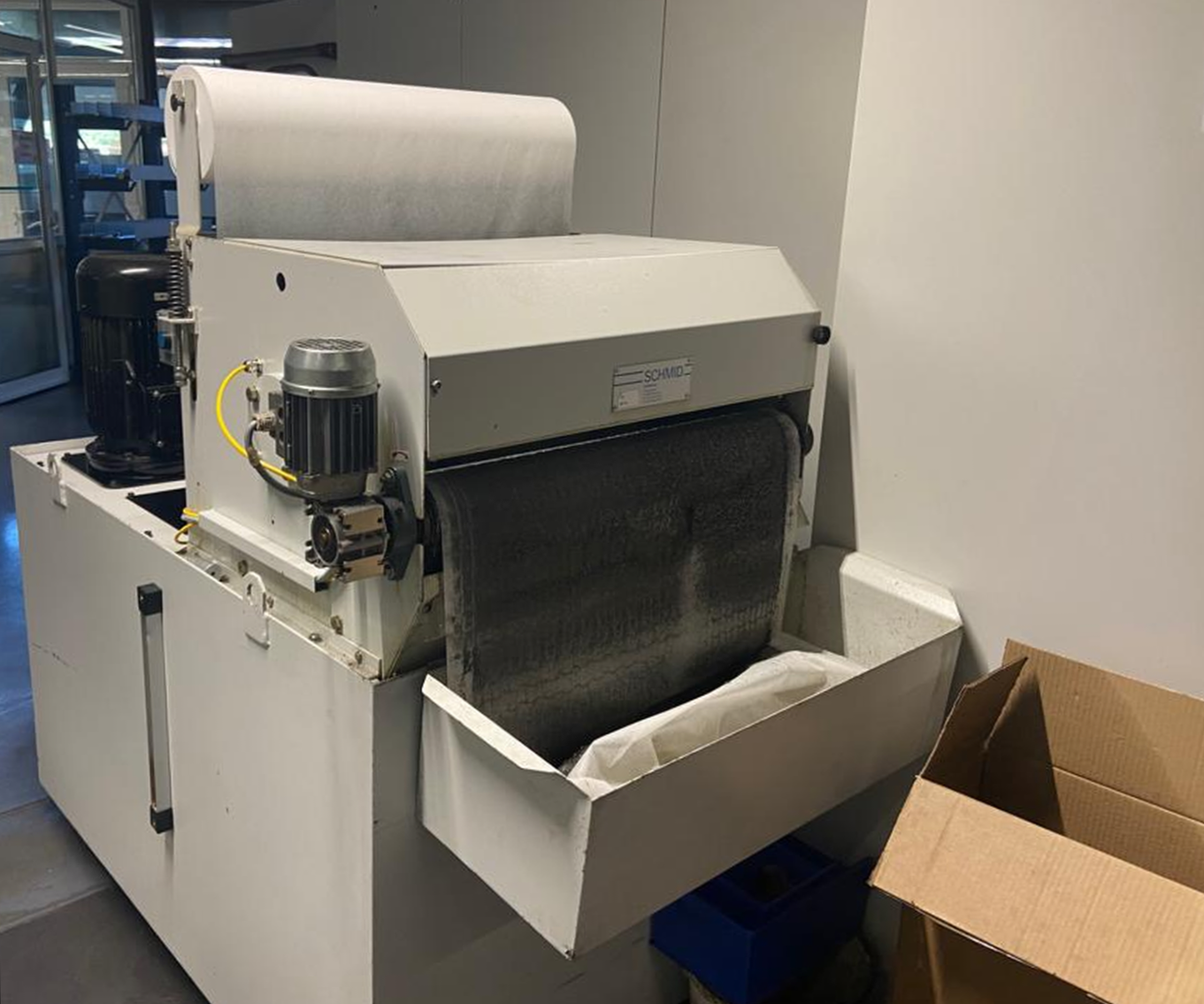

| Filtro a carta | |
| Palpatore 3D | RENISHAW |
| Convogliatore di trucioli | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Refrigerzione del mandrino |
