TOS BHU25
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

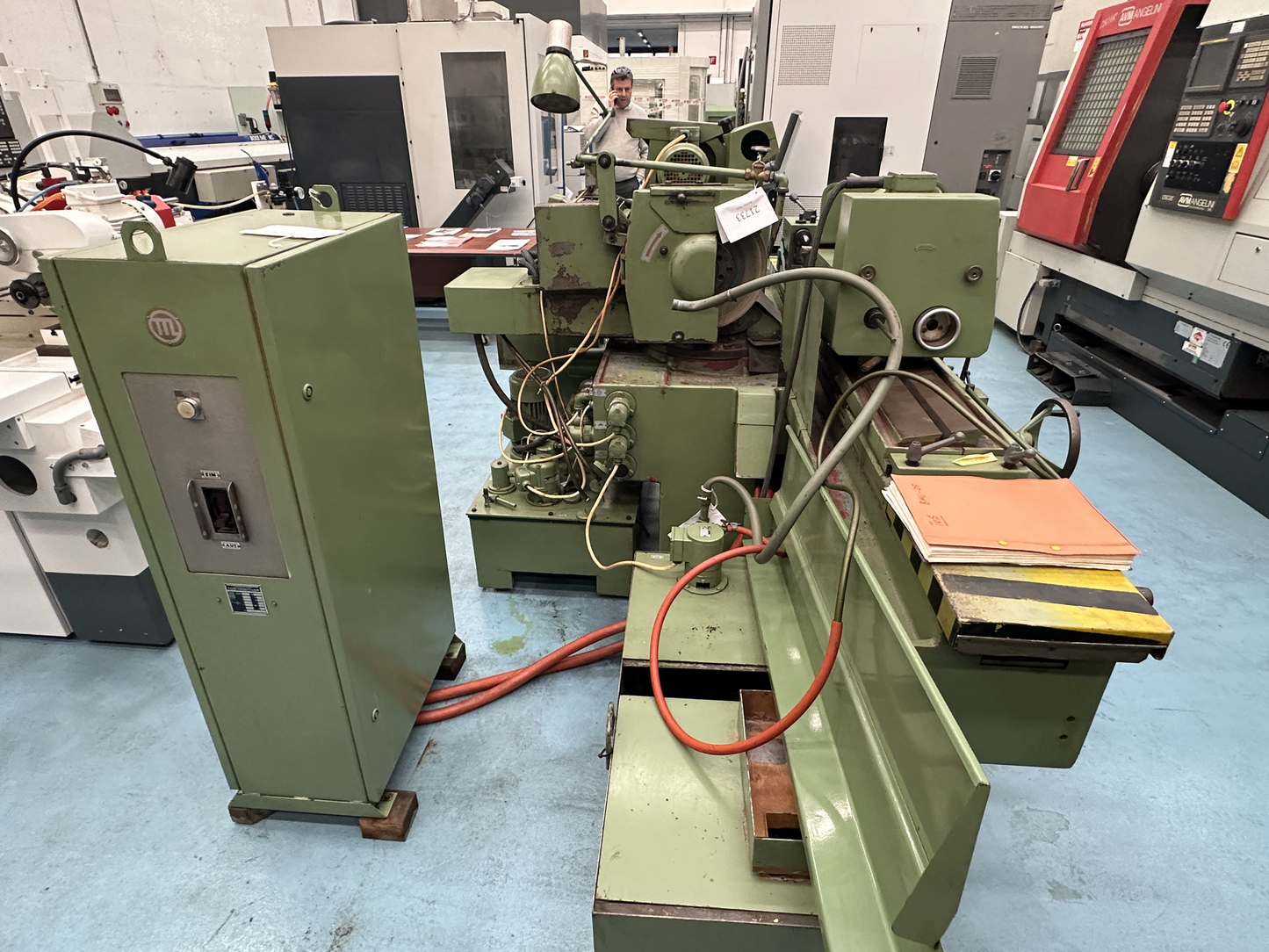

TOS BHU25 è una Rettificatrice per cilindri per precisione, alta accuratezza e affidabilità. Capacità: fra punte 1000 mm, Ø lavoro 280 mm, corsa 1130×245 mm; mola Ø400×40 mm; pezzo max 60 kg. Tecniche: mola 1570–2050 t/min (2), mandrino 22–710 t/min (12); motore mola 4 kW; potenza 8 kVA; peso 2500 kg; 3×380 V 50 Hz. Accessori: contropunta regolabile, ravvivatore, refrigerazione, lampada. Permette tolleranze strette; applicazioni: automotive, utensili, aerospaziale, medicale.
| Distanza fra le punte | 1000 mm |
| Diametro dell'altalena | 280 mm |
| Course longitudinale maxi | 1130 mm |
| Corsa trasversale maxi. | 245 mm |
| Mola: | |
| Diametro | 400 mm |
| Larghezza | 40 mm |
| Alesaggio | 127 mm |
| larghezza massimo della mola | 63 mm |
| Peso del pezzo sopra le punta mass. | 60 kg |
| Giri della mola: | |
| numeri (gradini) | 2 |
| da | 1570 t/min |
| fino | 2050 t/min |
| Testa porta mola girevole | +/-60 ° |
| Testa porta pezzo: | |
| giri: | |
| numeri (gradini) | 12 |
| da | 22 t/min |
| fino | 710 t/min |
| Inclinazione | 90 ° |
| Attacco mandrino | 4 CM |
| Cono della contropunta: | 3 CM |
| Inclinazione massimo tavola | +/- 7 ° |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino portamola ext. | 4 kW |
| Potenza installata totale | 8 kVA |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 1600 mm |
| Larghezza | 1400 mm |
| Altezza | 1300 mm |
| Accessori diversi: | |
| Contropunta regolabile fino | |
| Ravvivatore | |
| Refrigerazione | |
| Lampada |
