INDEX G 200 COMPACT
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

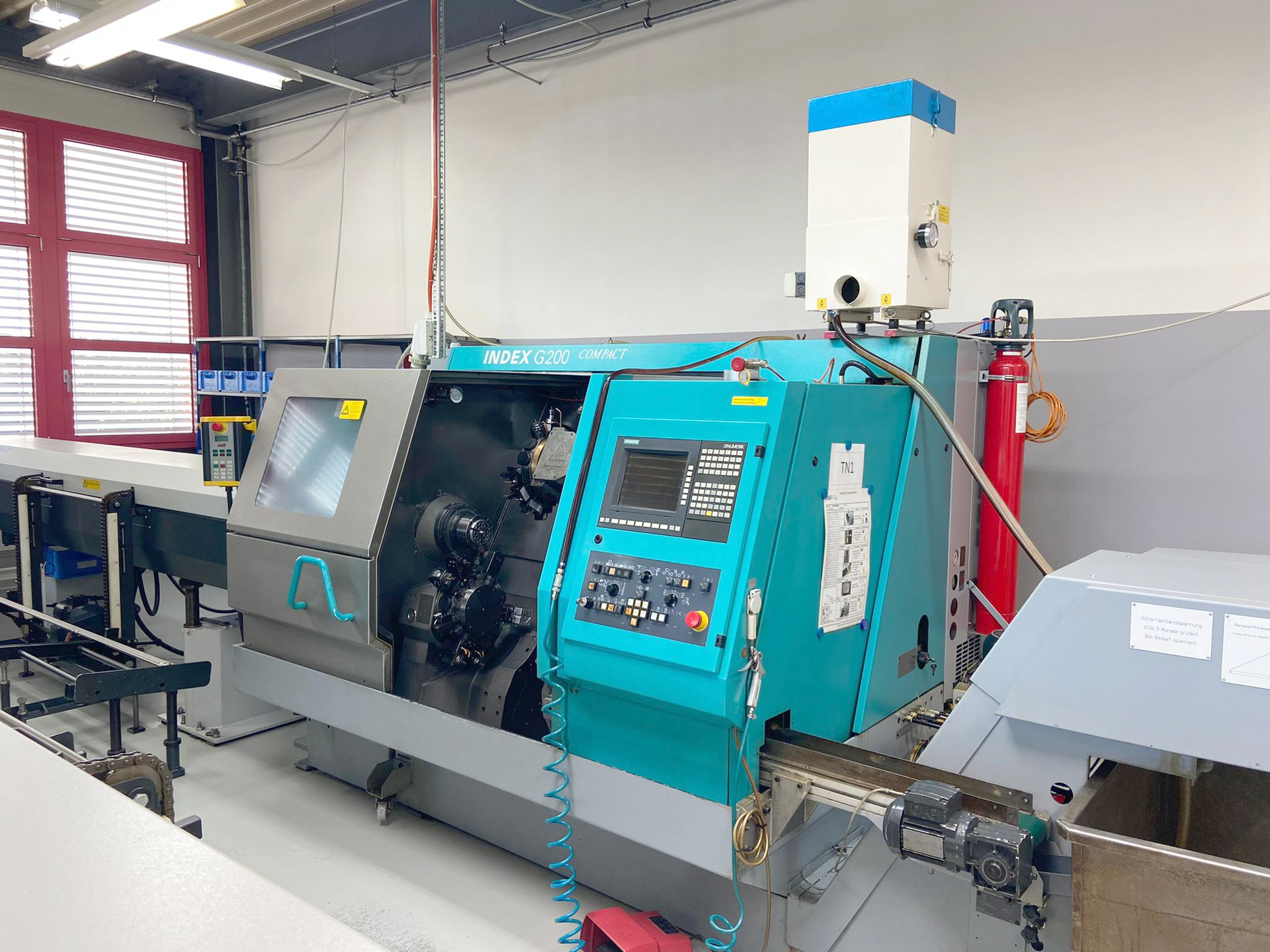

INDEX G 200 COMPACT is a Centro tornitura-fresatura-foratura CNC, per precisione, elevata accuratezza e affidabilità. Capacità: Ø tornibile 200 mm, lung. 400 mm, foro mandrino 65 mm, barra fino 3200 mm. Dati: 2 mandrini, 2 revolver (14 pos.), fino 6000 rpm, utensili mot. 5,5 kW, rapidi X23/Z45/Y8 m/min, potenza 40 kW, peso 4280 kg, ingombri 2500×2000×2200 mm. Accessori: set pinze, lampada, aspiratore nebbia, caricatore LNS HYDROBAR SPRINT, evacuatore trucioli, RS232, ZOLLER. Per tolleranze strette; automotive, orologeria, utensili, aerospaziale, medicale.
| Numero di mandrini | 2 |
| Numero di revolver | 2 |
| Foro mandrino | 65 mm |
| Diametro tornibile | 200 mm |
| Lunghezza tornibile | 400 mm |
| Torretta revolver: | |
| Numero posizione revolver 1 | 14 |
| Numero posizione revolver 2 | 14 |
| Porta utensili rotante azionato revolver 1 | 14 |
| Porta utensili rotante azionato revolver 2 | 14 |
| Giri mandrino | 6000 t/min |
| Potenca utensili rotante | 5.5 kW |
| Attaco cono mandrino DIN | 69 880 |
| Tempo di manovra | 0.4 s |
| Torretta a revolver superiore: | |
| Asse X | 155 mm |
| Asse Y | 120 mm |
| Asse Z | 400 mm |
| Torretta a revolver inferiore: | |
| Asse X | 105 mm |
| Asse Z | 400 mm |
| Mandrino principale: | |
| Diametro interno mandrino | 60 mm |
| Attacco per pinza typo | HEINBUCH BZI 65 |
| Giri mandrino: | |
| con variatore continuo | |
| fino | 6000 t/min |
| Contro mandrino: | |
| Giri massimo | 6000 t/min |
| Attacco per pinza typo | F66 |
| Diametro interno mandrino | 60 mm |
| Diametro mandrino | 160 mm |
| Corsa del contromandrino | 445 mm |
| Avanzamenti rapidi X | 23 m/min |
| Avanzamenti rapidi Z | 45 m/min |
| Avanzamenti rapidi Y | 8 m/min |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza totale installata | 40 kW |
| Peso della macchina circa | 4280 kg |
| Dimensioni macchina: | |
| Lunghezza | 2500 mm |
| Larghezza | 2000 mm |
| Altezza | 2200 mm |
| Accessori diversi: | |

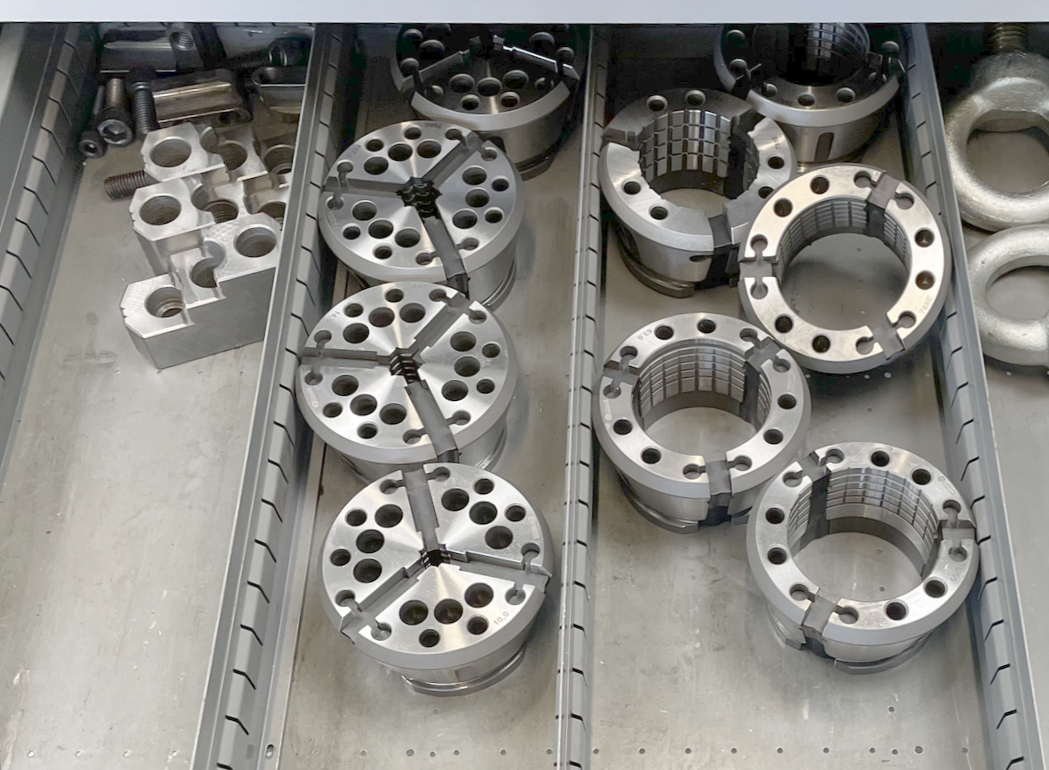

| Set di pinze | |
| Lampada | |
| Aspiratore nebbia d'olio (disoleatore) | |
| Caricatore | LNS |
| Tipo | HYDROBAR SPRINT |
| Lunghezza massima barra | 3200 mm |
| Interfaccia porta seriale RS 232 | |
| Nastro trasportatore | |
| Convogliatore di trucioli | |
| Pedale | |
| Set di supporti in acciaio | |
| Set di portautensili | |
| Impianto antincendio | |
| Finestra di visualizzazione rotante |
