SCHÜTTE WU 50
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SCHÜTTE WU 50 è un'affilatrice per utensili, progettata per precisione, alta accuratezza e affidabilità. Capacità: altezza punte 115 mm, distanza fra punte 720 mm, Ø rettifica max 260 mm, distanza tavola–mandrino 70–370 mm; corse: longitudinale 520 mm, trasversale 270 mm, verticale testa 300 mm; tavola e testa girevoli 360°. Specifiche: mandrino 4 velocità 1.100–6.000 t/min; alimentazione 50 Hz 3×380 V; motore mola 1,6 CV; peso ≈840 kg; ingombro L1800×W1400×H1700 mm. Accessori: set flangia, set porta mola, set spine, lampada, morsa girevole, testa porta pezzo, dispositivo raddrizzatura raggi. Permette tolleranze serrate; applicazioni tipiche: automotive, orologeria, costruzione macchine, aerospaziale, medicale.
| Altezza punte | 115 mm |
| Distanza fra le punte | 720 mm |
| Diametro massimo di rettificazione | 260 mm |
| Distanza fra la tavola e | |
| il mandrino: | |
| min. | 70 mm |
| massimo | 370 mm |
| Spostamento longitudinale della tavola | 520 mm |
| Spostamento trasversale della tavola | 270 mm |
| Spostamento verticale testa rettificare | 300 mm |
| Inclinazione della tavola | 360 ° |
| Spostamento della testa di rettificzione: | |
| senso girevole orizzontale | 360 ° |
| Giri mandrino porta mola: | |
| numeri (gradini) | 4 |
| da | 1100 t/min |
| fino | 6000 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza motore della mola | 1.6 CV |
| Peso della macchina circa | 840 kg |
| Dimensioni macchina: | |
| Lunghezza | 1800 mm |
| Larghezza | 1400 mm |
| Altezza | 1700 mm |

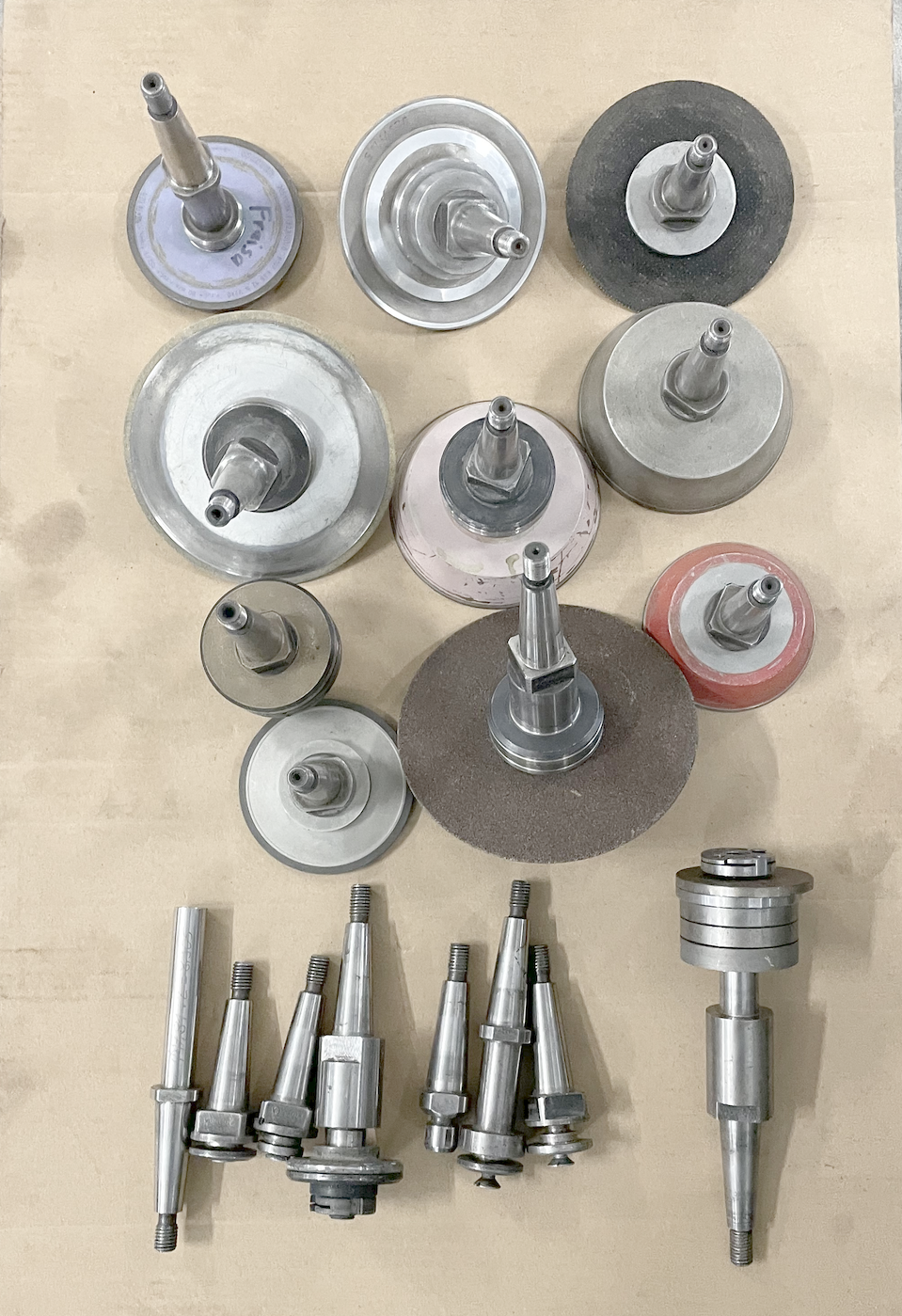

| Accessori diversi: | |
| Set di flangia | |
| Set porta mola | |
| Set di spine | |
| Lampada | |
| Morsa girevole | |
| Testa porta pezzo | |
| Apparecchio a raddrizzatura raggio |
