HAHN + KOLB WS 54
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
HAHN + KOLB WS 54 è un'Affilatrice per utensili ad alta precisione, caratterizzata da elevata accuratezza e affidabilità. Capacità: altezza punte 200 mm, distanza fra punte 280 mm, Ø rettifica max 200 mm, Ø mola 125 mm; corsa tavola longitudinale 150 mm, trasversale 140 mm; testa snodabile 90° orizz./90° vert. Specifiche: attacco cono mandrino 5 CM; velocità mola 3 stadi 4500–7100 t/min; alimentazione 50 Hz 3x380 V; motore mola 3 CV; peso ca. 560 kg; ingombro L620×W500×H1500 mm. Accessori: set pinze, porta-mole, disco divisore, set mole, protezione mola. Consente tolleranze strette; impieghi tipici: automotive, orologeria, costruzione macchine, aerospaziale, medicale.
| Altezza punte | 200 mm |
| Distanza fra le punte | 280 mm |
| Diametro massimo di rettificazione | 200 mm |
| Diametro della mola | 125 mm |
| Attacco cono mandrino: | 5 CM |
| il mandrino: | |
| Spostamento longitudinale della tavola | 150 mm |
| Spostamento trasversale della tavola | 140 mm |
| Spostamento della testa di rettificzione: | |
| senso girevole orizzontale | 90 ° |
| senso girevole perpenticol | 90 ° |
| Giri mandrino porta mola: | |
| numeri (gradini) | 3 |
| da | 4500 t/min |
| fino | 7100 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza motore della mola | 3 CV |
| Peso della macchina circa | 560 kg |
| Dimensioni macchina: | |
| Lunghezza | 620 mm |
| Larghezza | 500 mm |
| Altezza | 1500 mm |

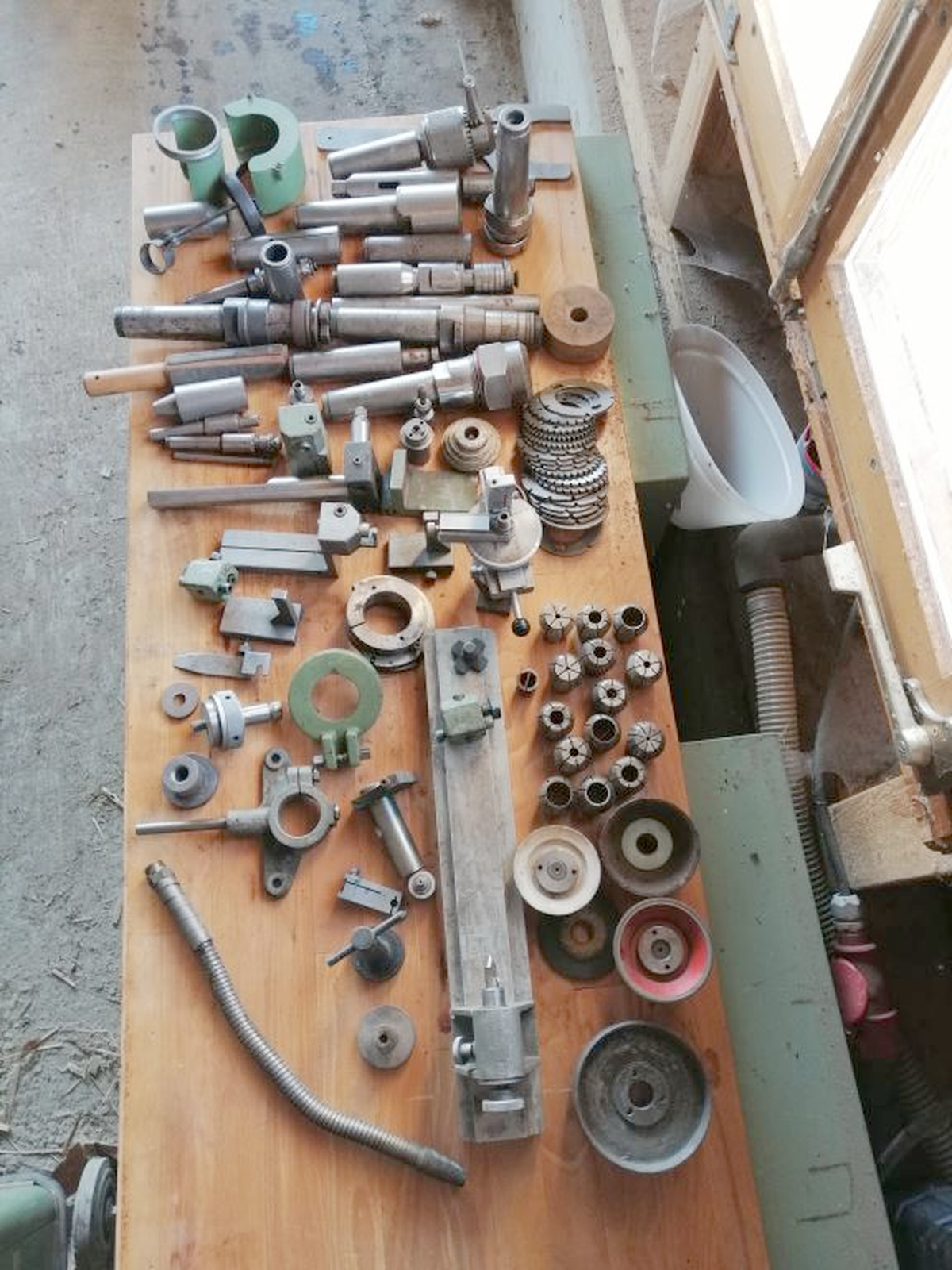

| Accessori diversi: | |
| Set di pinze | |
| Set porta mola | |
| Disco divisore | |
| Set di mola | |
| Protezione della mola |
