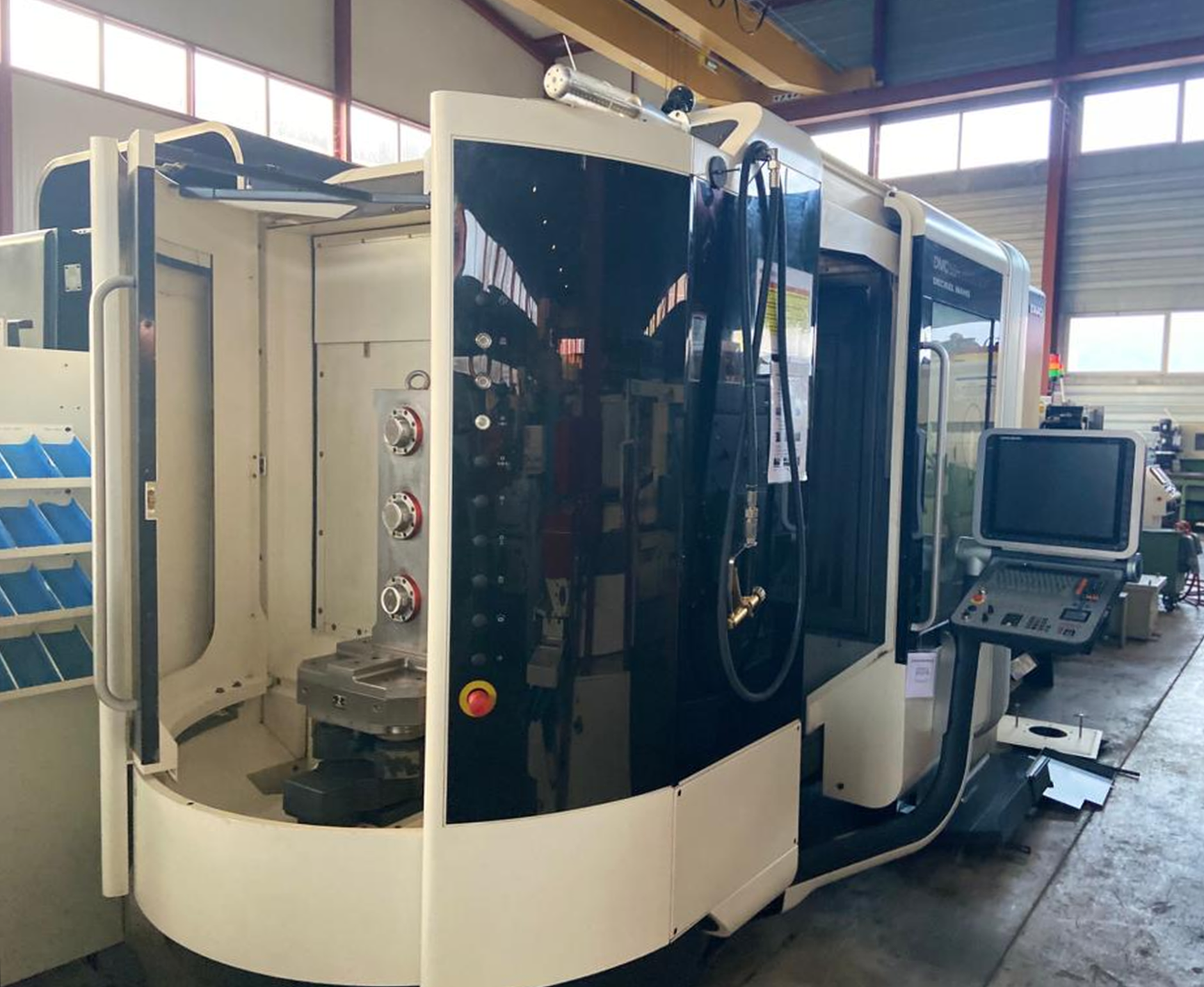

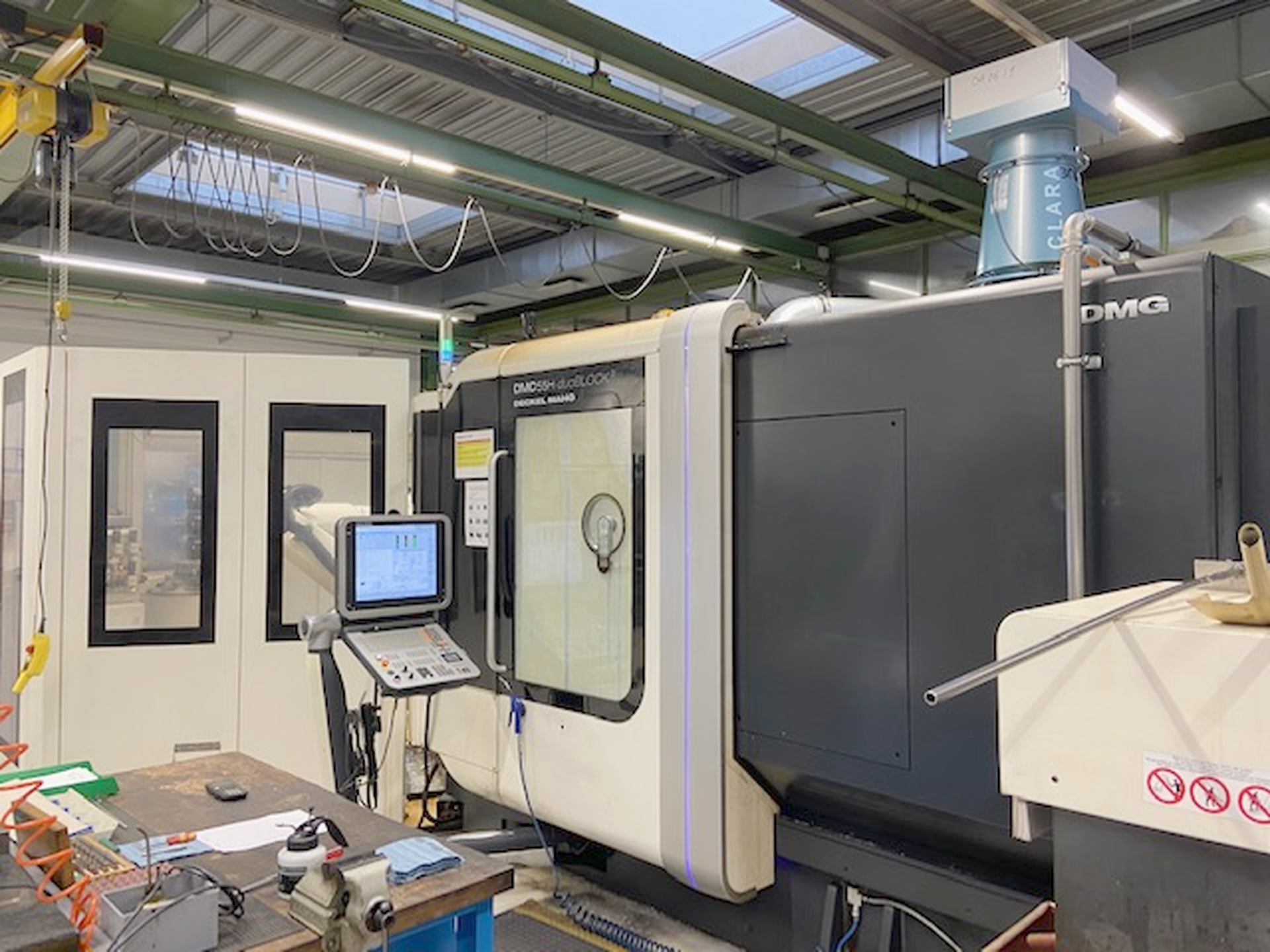

DMG DMC 55H duoBLOCK
Tipo: DMC 55H duoBLOCK
Marca: DMG
Categoria: Centro di Lavoro
Sottocategoria: Centro di lavoro orizzontale

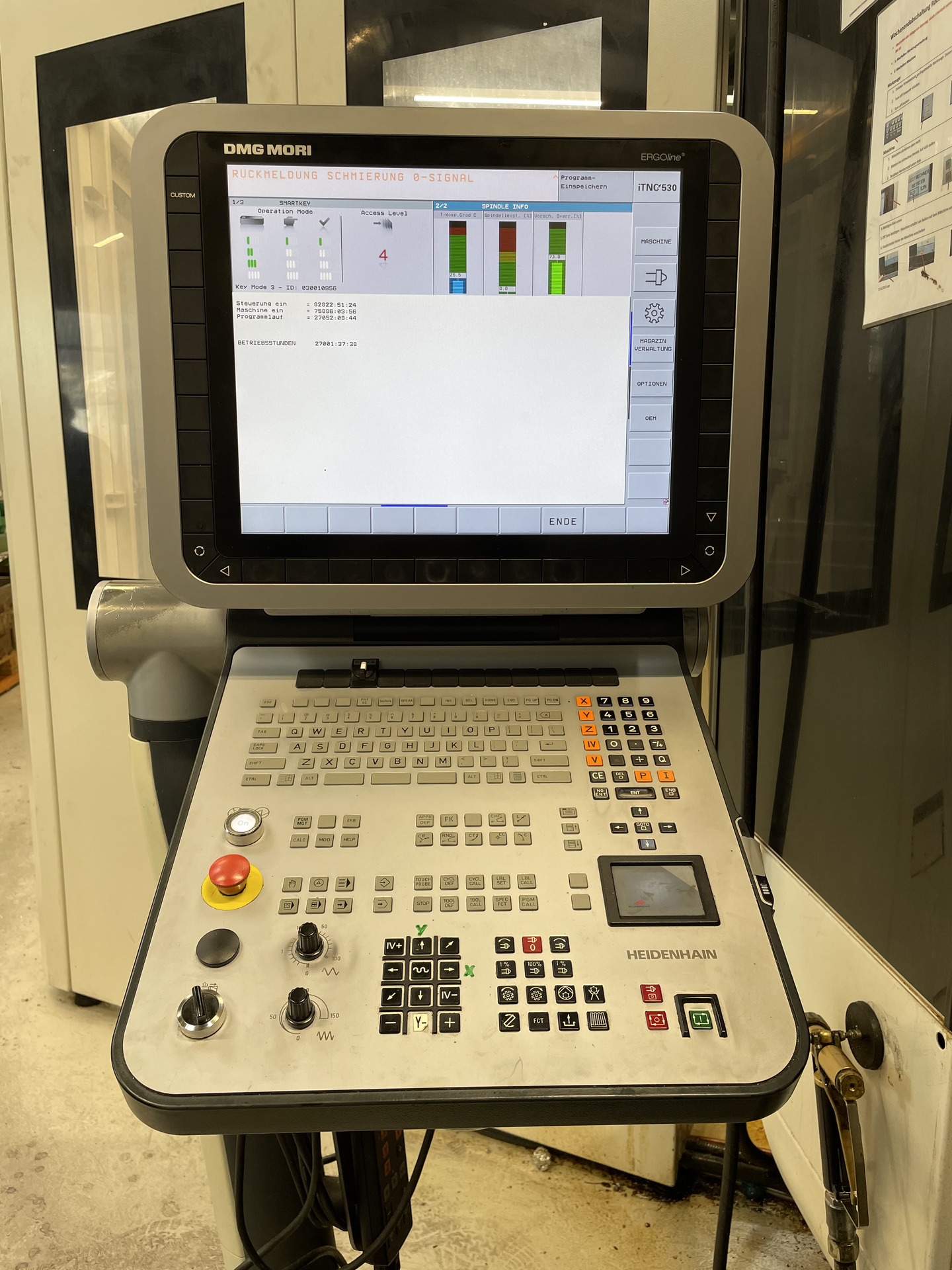

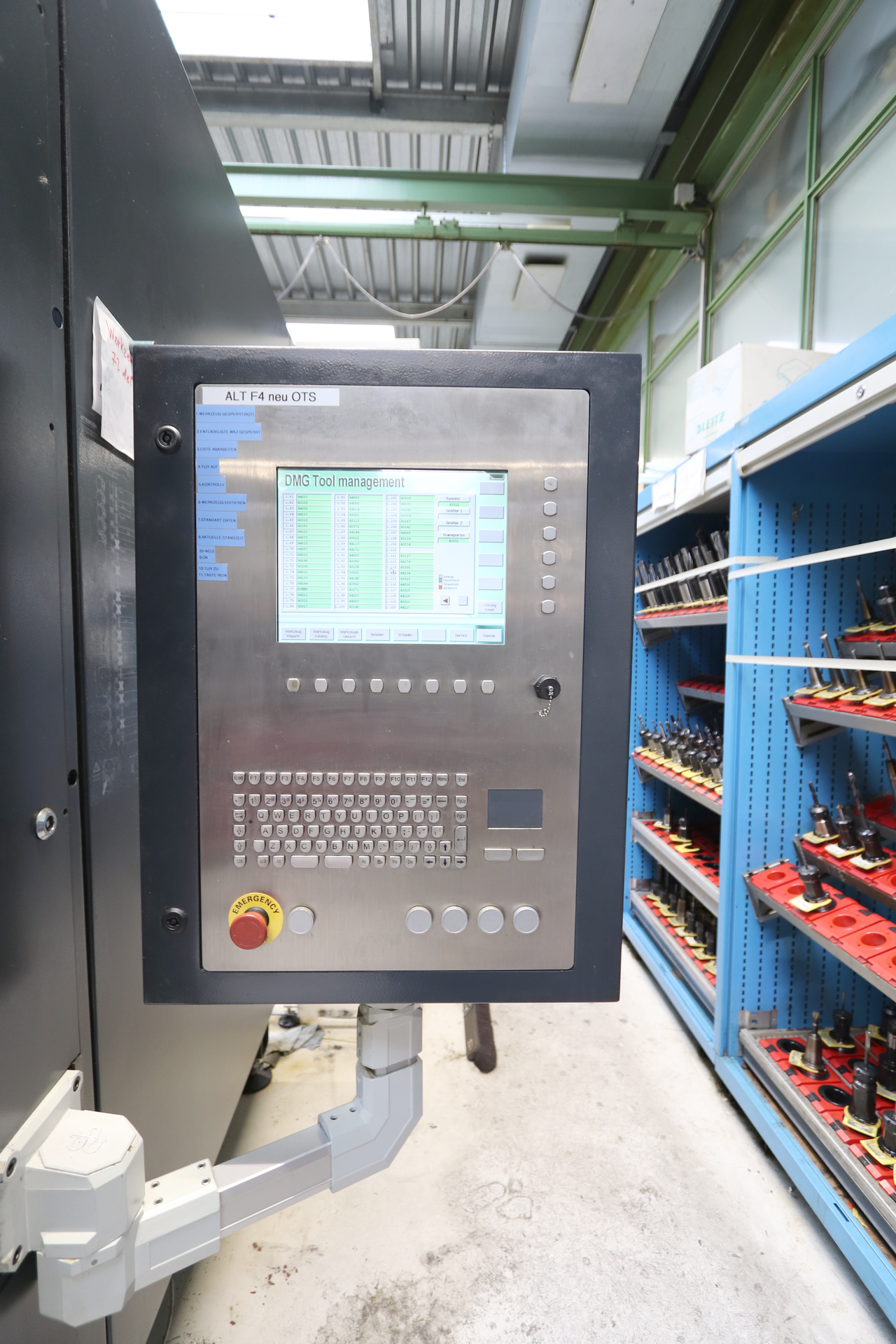

Controllo: HEIDENHAIN iTNC 530
Anno: 2010
Stock: 021278
Special Price
CHF 65 000
Le macchine in offerta speciale sono vendute vista e piaciuta, senza alcuna garanzia di funzionamento e senza ispezione da parte nostra.

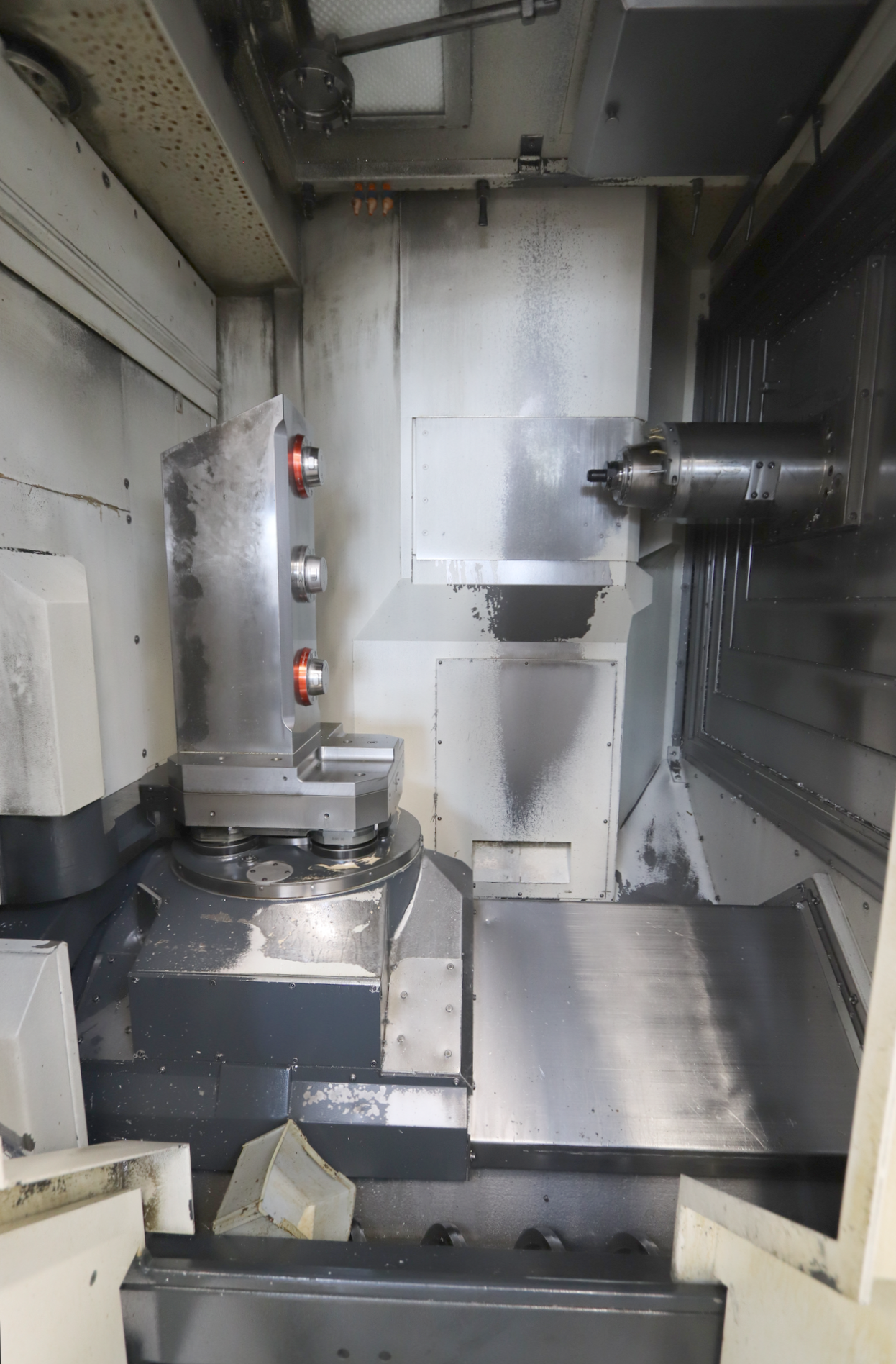

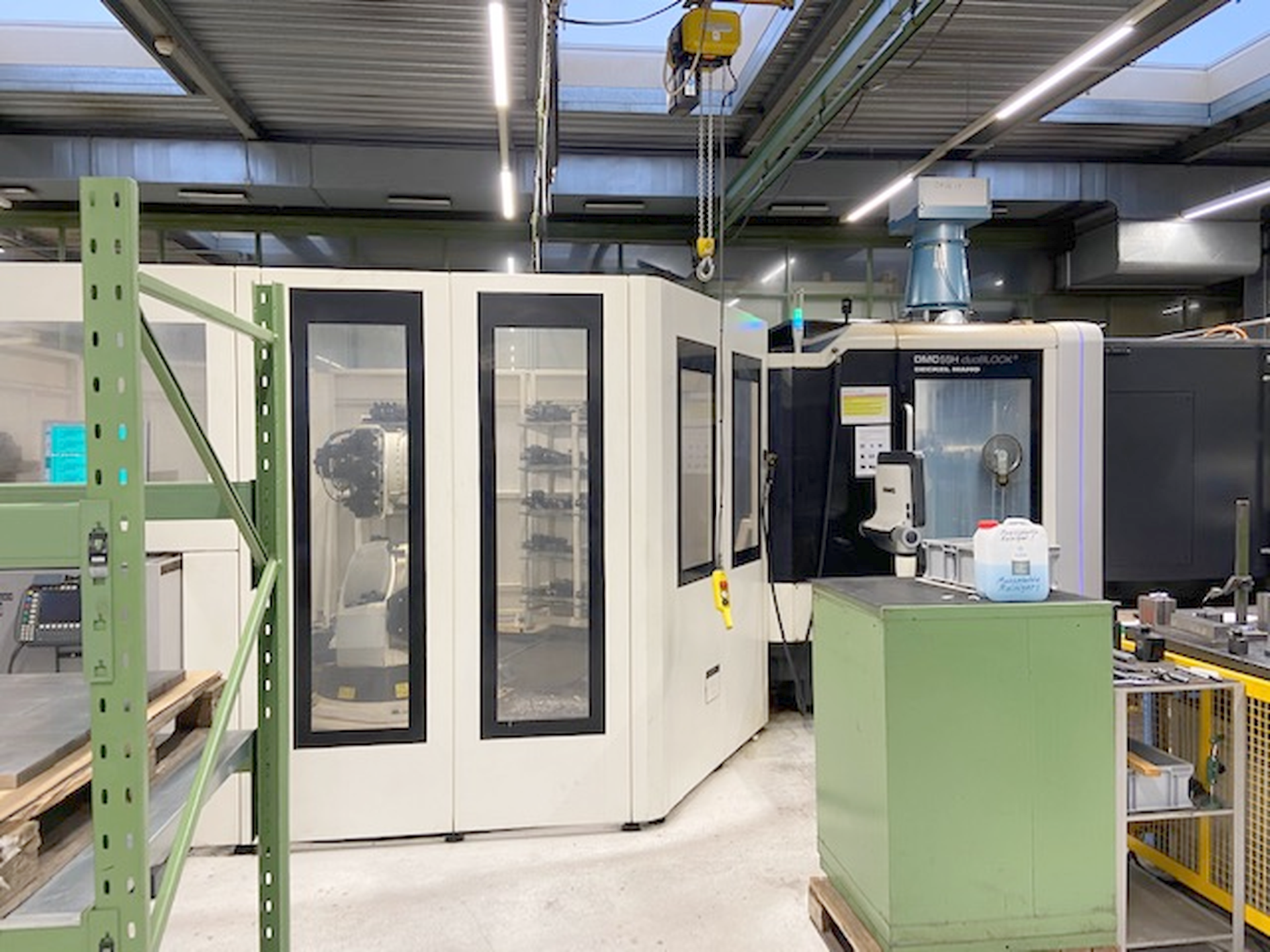

DMG DMC 55H duoBLOCK è un Centro di lavoro orizzontale caratterizzato da elevata precisione, alta accuratezza e grande affidabilità. Corsa X 560 mm, Y 600 mm, Z 600 mm; tavola Ø 630 mm, altezza pezzo 850 mm; portata tavola max 500 kg; pallet 400×400 mm, indicizzazione B 360°. Specifiche principali: 4 assi, mandrino HSK63 (Ø 225 mm) 0–12.000 rpm, potenza mandrino 20 kW, coppia max 1550 Nm; avanzamenti 0–60.000 mm/min, rapidi 60 m/min; alimentazione 3×400 V 50 Hz; peso ca. 9.700 kg; ingombro 5000×2700×2700 mm; magazzino utensili 120 pos., Ø utensile max 80 mm (160 mm con posti liberi), lunghezza utens. 400 mm. Accessori: robot di carico KUKA, refrigerante tramite mandrino 40 bar, convogliatore trucioli, pallett rack, palpatore, alta pressione, climatizzatore quadro, pistola di risciacquo; mandrino cambiato 2017. Ideale per tolleranze stringenti in automotive, aerospaziale, medicale e costruzione di utensili.

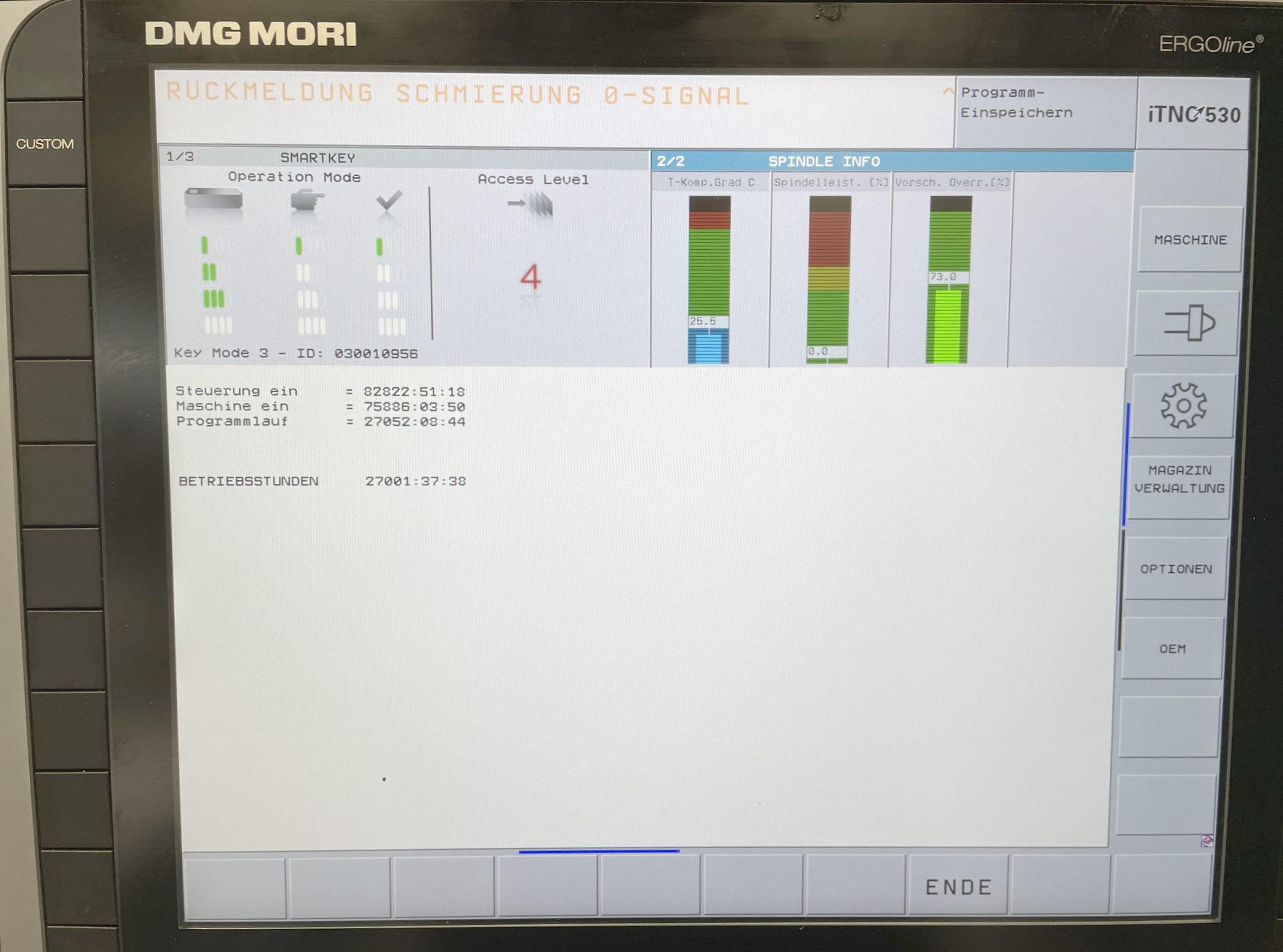

| Tempo di accensione | 75886 Heures |
| Tempo di funzionamento | 27052 Heures |
| Numero di assi totale | 4 |
| Numero di mandrini | 1 |
| Peso mass. su tavola | 500 kg |
| Corsa longitudinale (X-asse) | 560 mm |
| Corsa trasversale (Y-assi) | 600 mm |
| Corsa verticale (Z-Asse) | 600 mm |
| Superficie del pezzo mass.: | |
| Altezza | 850 mm |

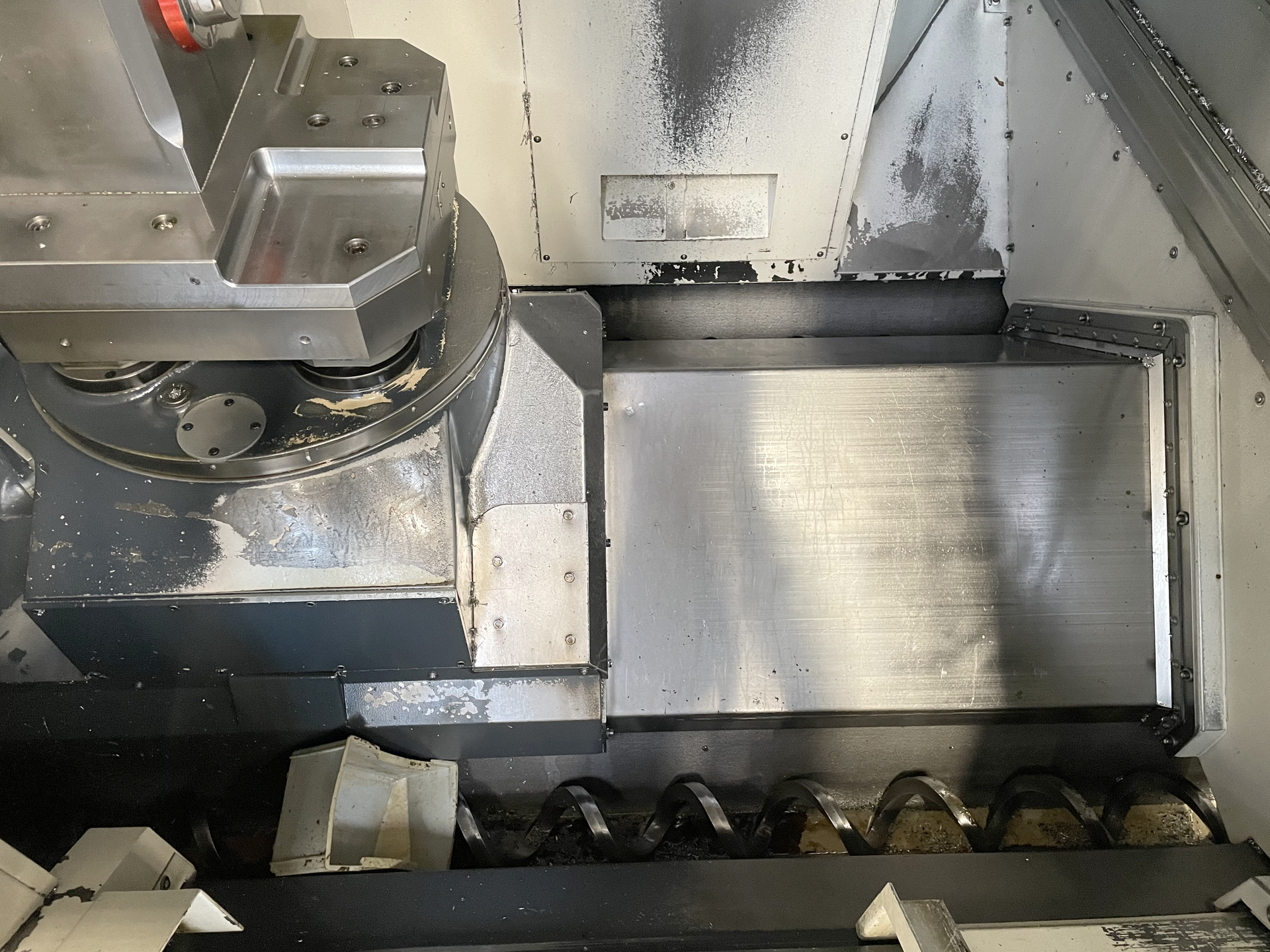

| Diametro | 630 mm |
| Divisioni della tavola a dividere (B) | 360 ° |
| Risoluzione | ° |
| Giri della tavola | 40 t/min |
| Coppia di tenuta del piano del tavolo | 1580 / 2300 Nm |
| Momento torcente mass. | 1550 Nm |

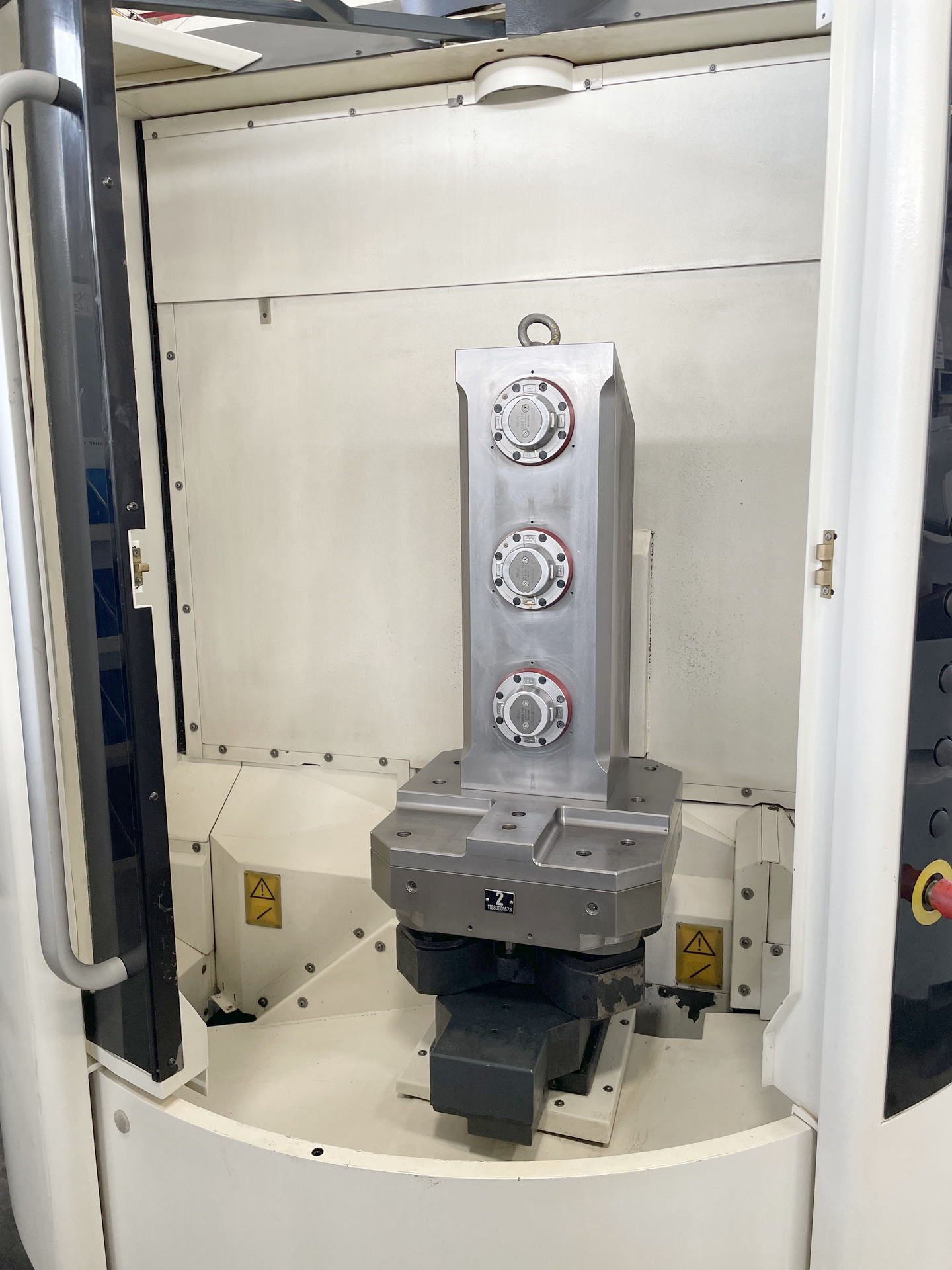

| Sistema per cambiamento palette: | |
| Lunghezza | 400 mm |
| Larghezza | 400 mm |
| Peso massimo del pezzo | 500 kg |

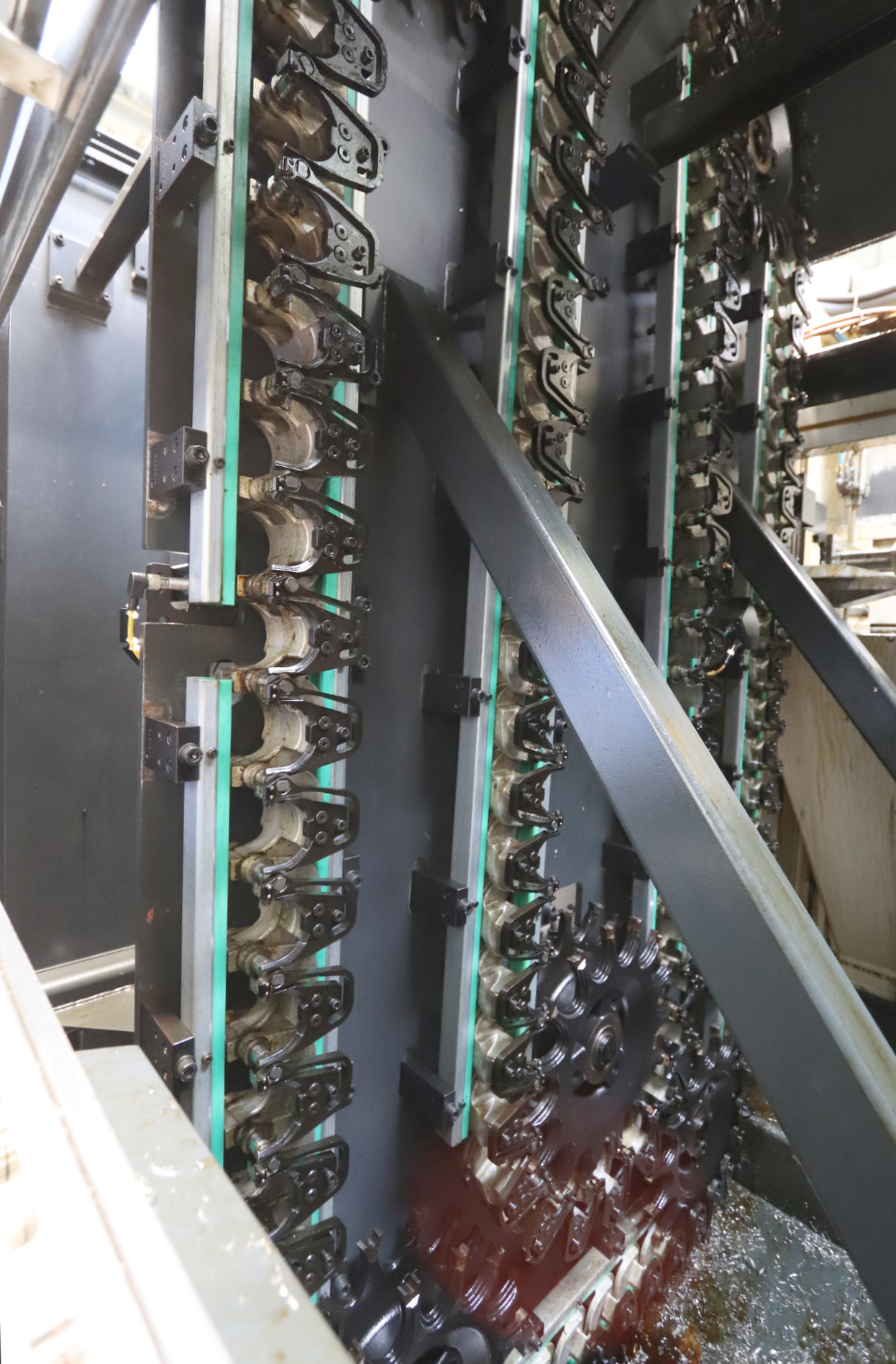

| Invertitore di utensili: | |
| numero utensili | 120 |
| Diametro massimo del utensili max. | 80 mm |
| Diametro massimo con acconto posto libero | 160 mm |
| Lunghezza massima del utensili | 400 mm |
| Peso del utensili mass. | 12 kg |

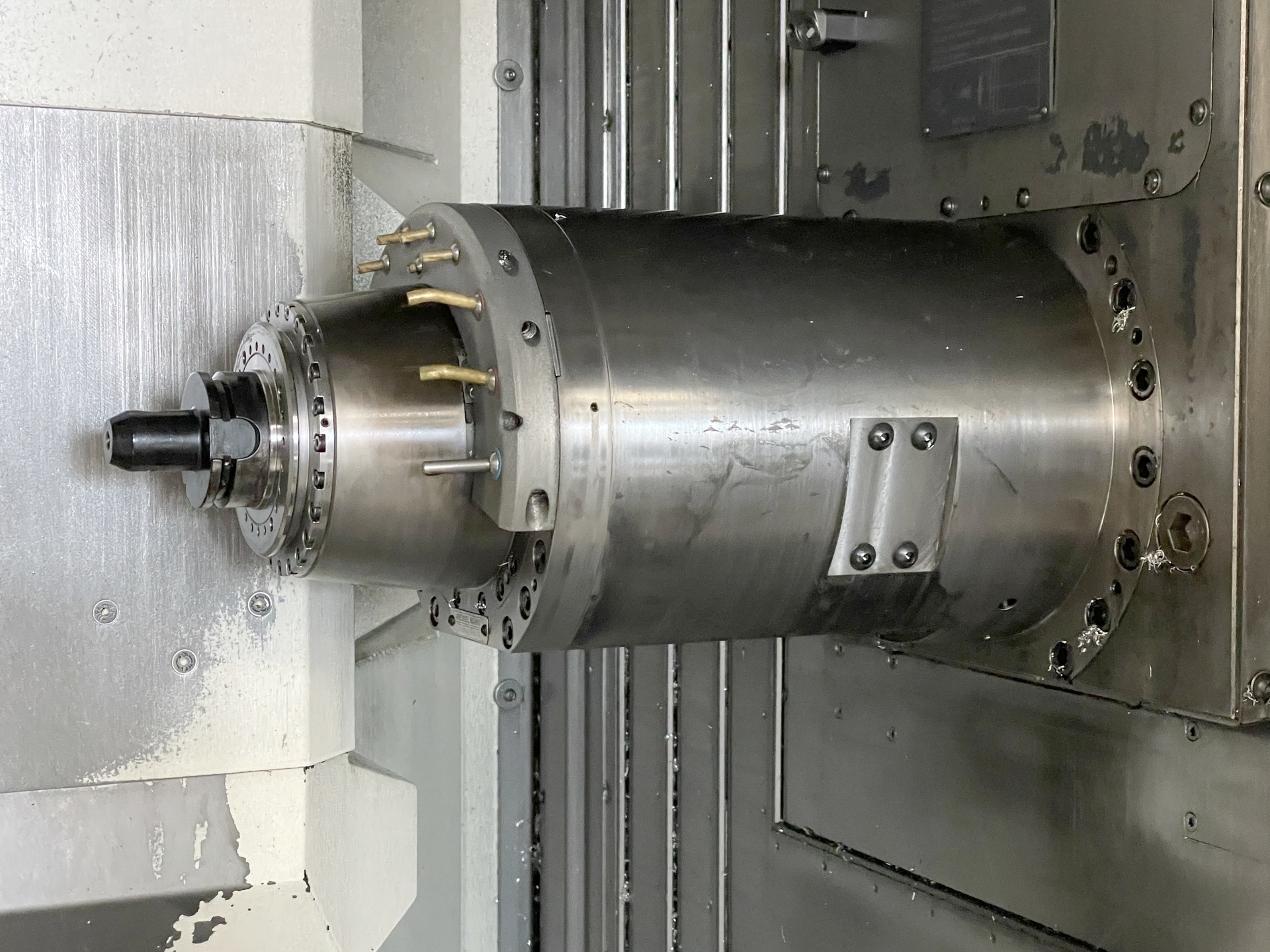

| Attaco cono mandrino: HSK | 63 DIN 69893 Form A |
| Diametro mandrino | 225 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 12000 t/min |
| Momento torcente mass. | 1550 Nm |
| Avanzamenti di lavoro | 0 - 60000 mm/min |
| Avanzamenti rapidi: | 60 m/min |
| Max. Forza di alimentazione | 10 N |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 20 kW |
| Potenza installata totale | 58 kVA |
| Peso della macchina circa | 9700 kg |
| Dimensioni macchina: | |
| Lunghezza | 5000 mm |
| Larghezza | 2700 mm |
| Altezza | 2700 mm |
| Accessori diversi: | |

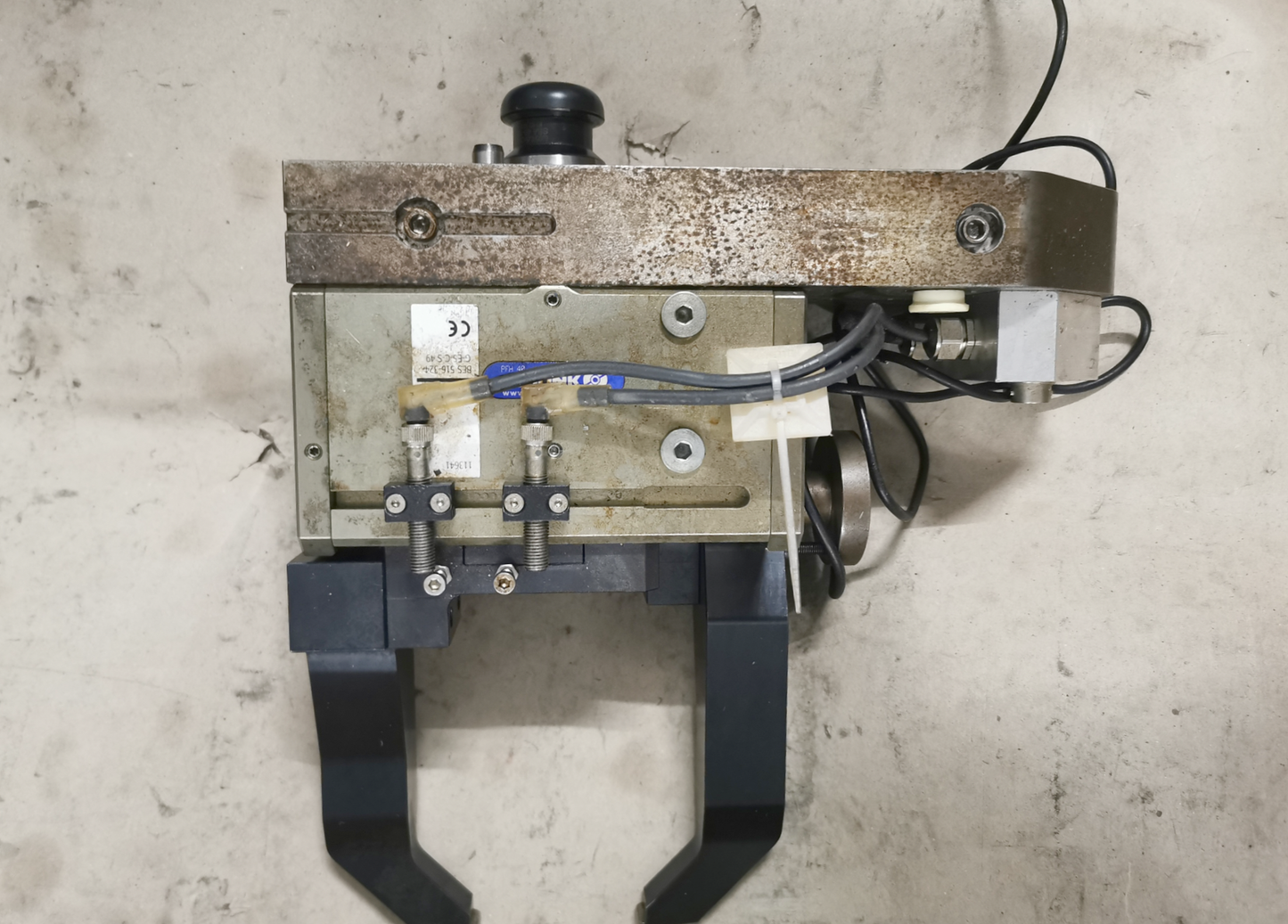

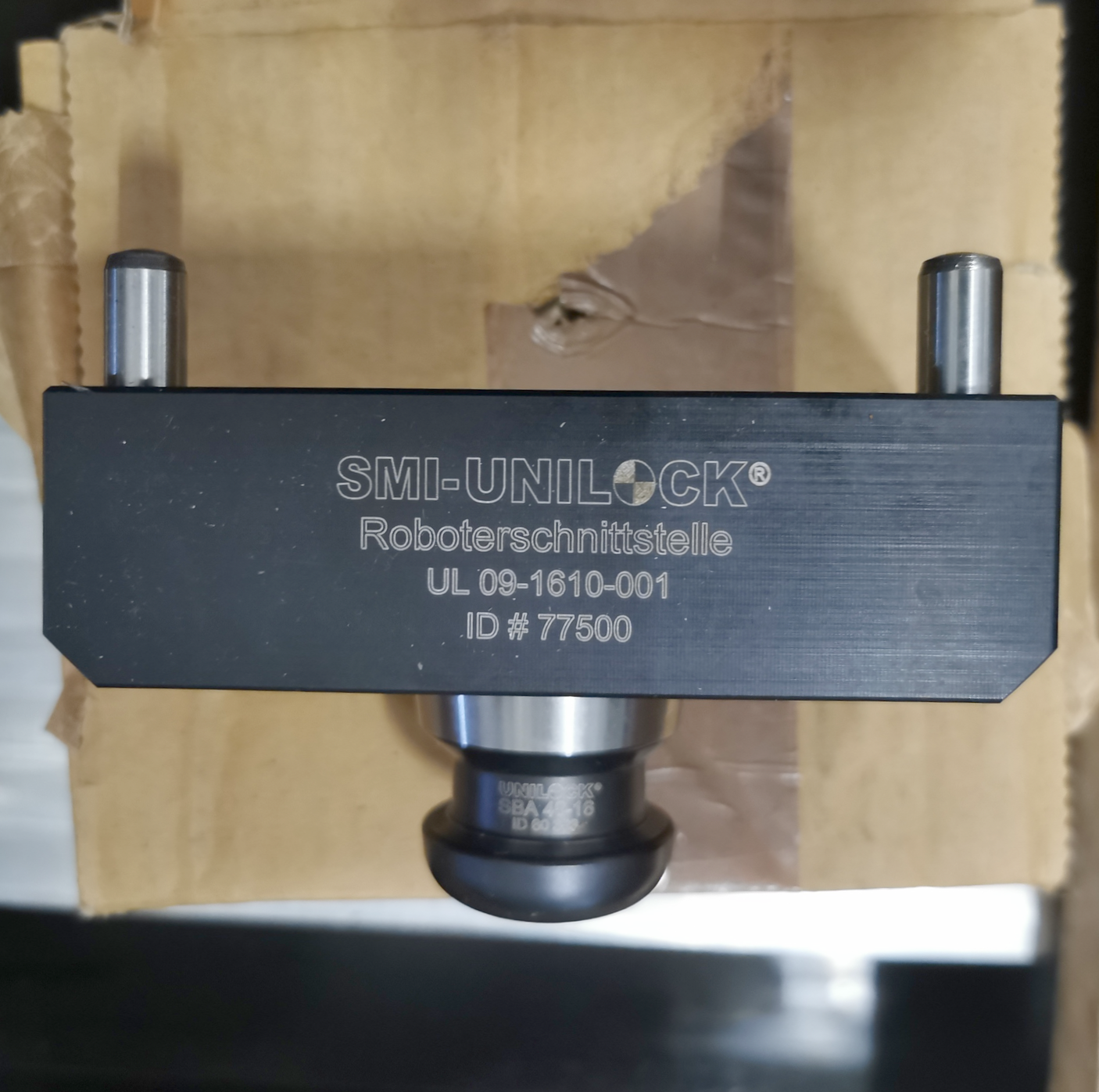

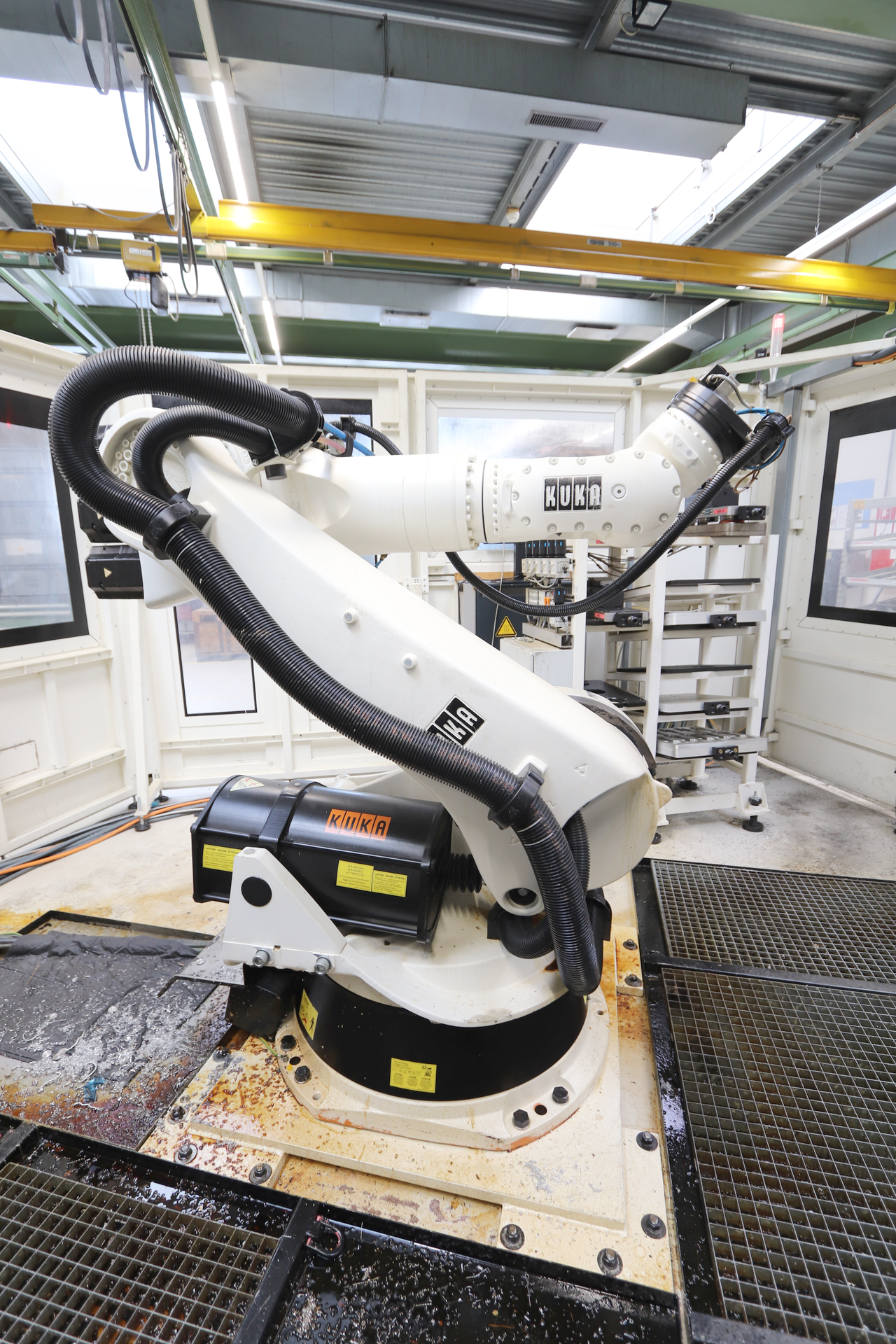

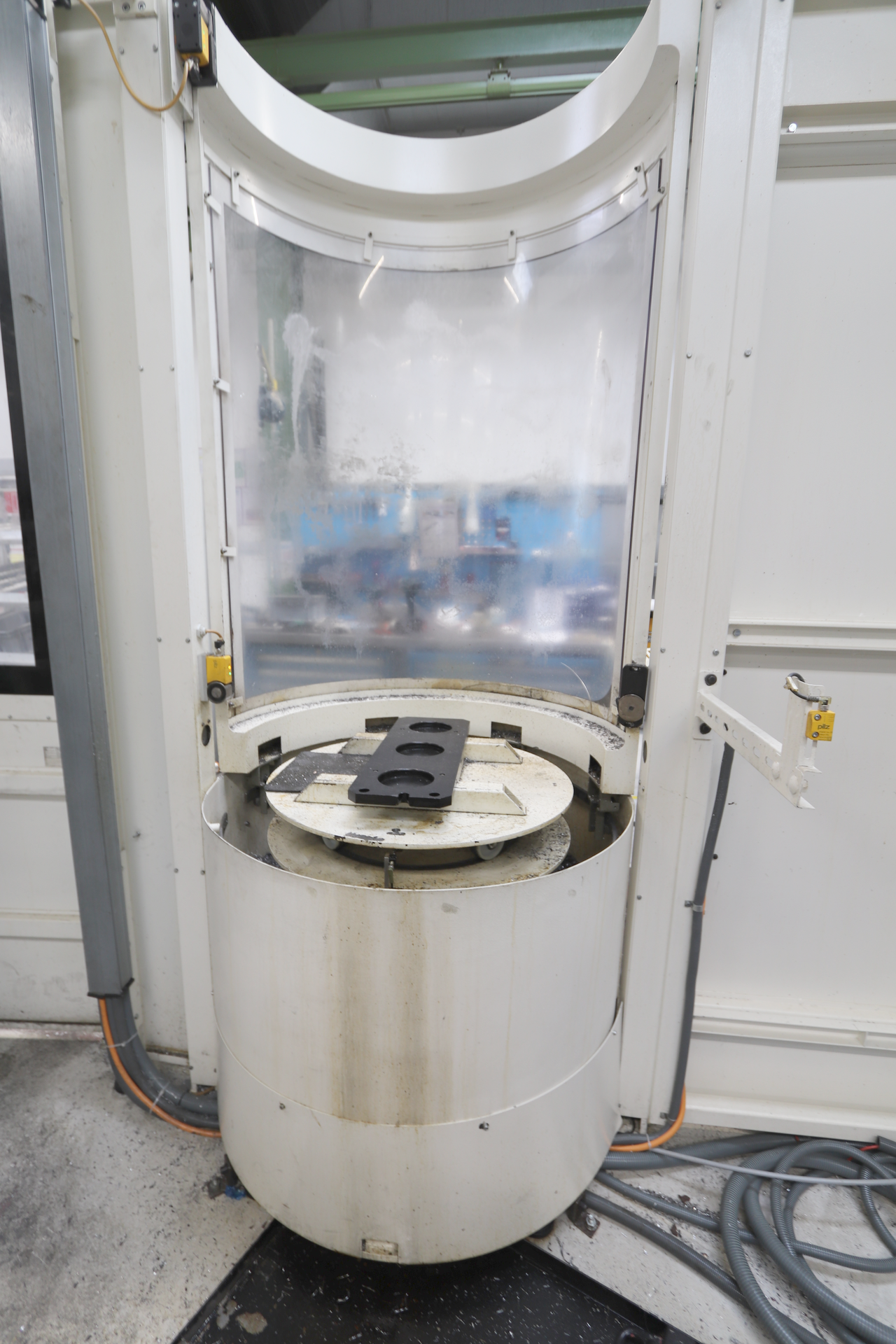

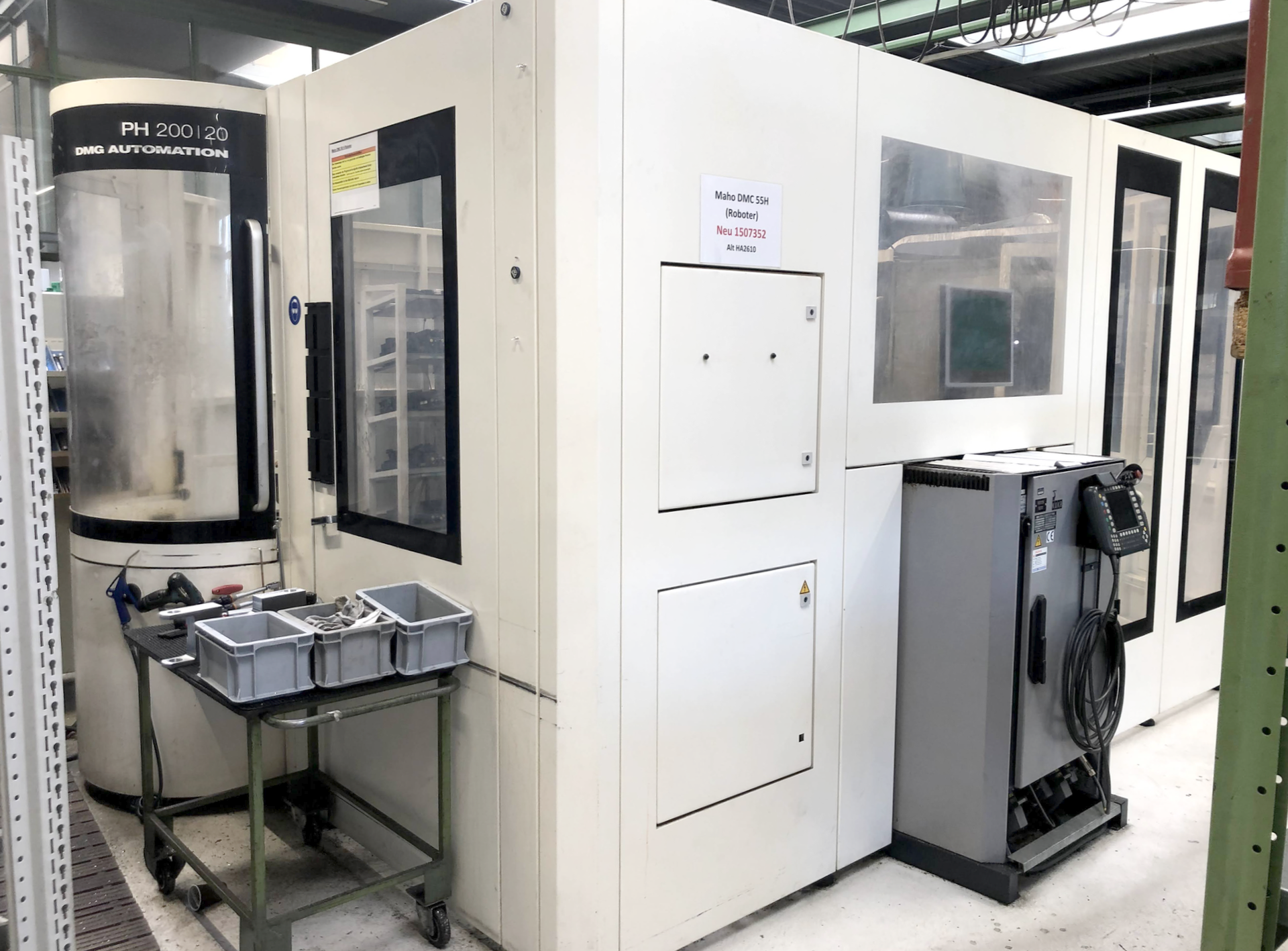

| Robot di carico | KUKA |

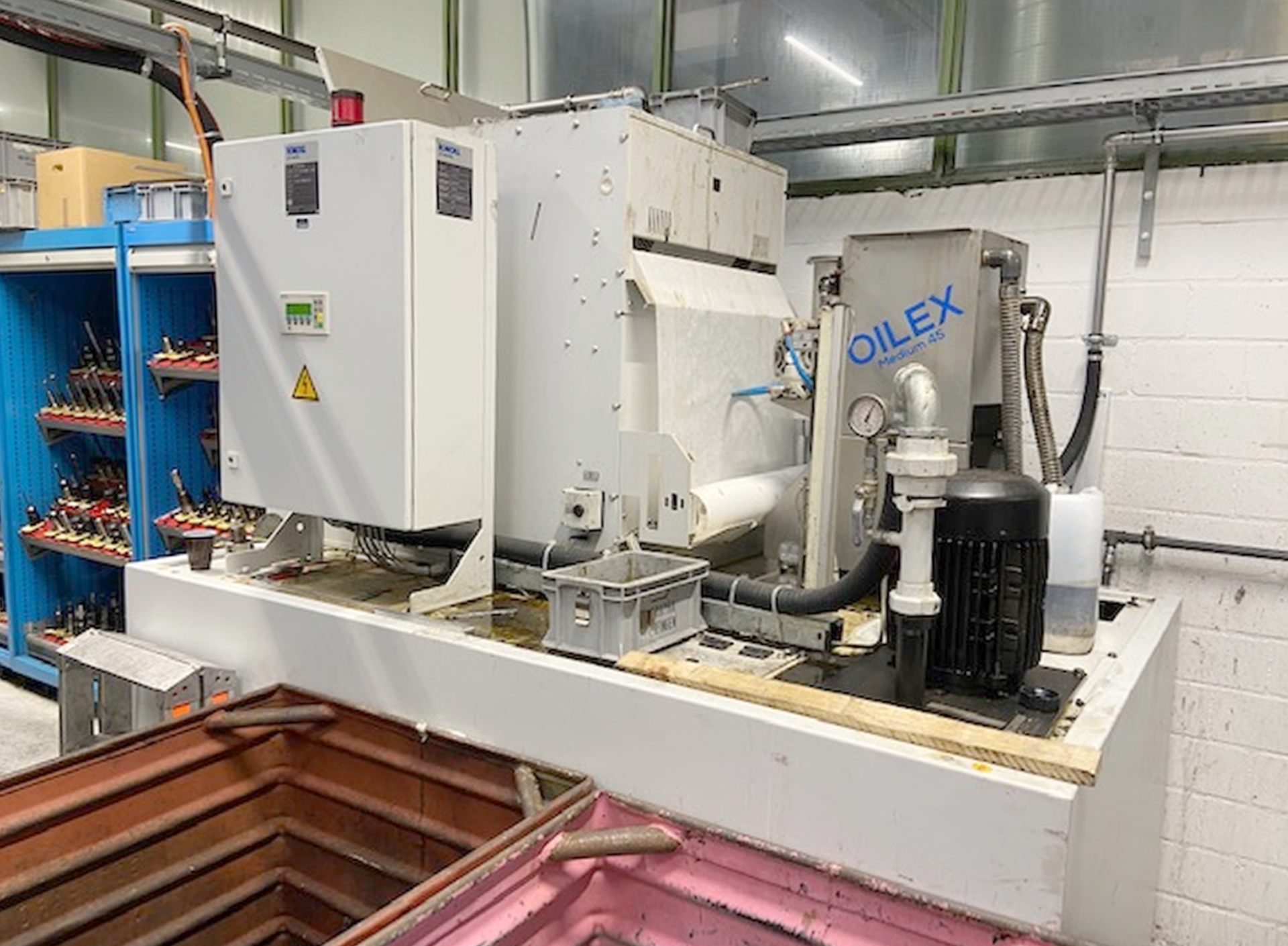

| Pompa refrigerante alta pressione | |
| Refrigerante centro mandrino | 40 bar |
| Soffiatura per cono del mandrino | |

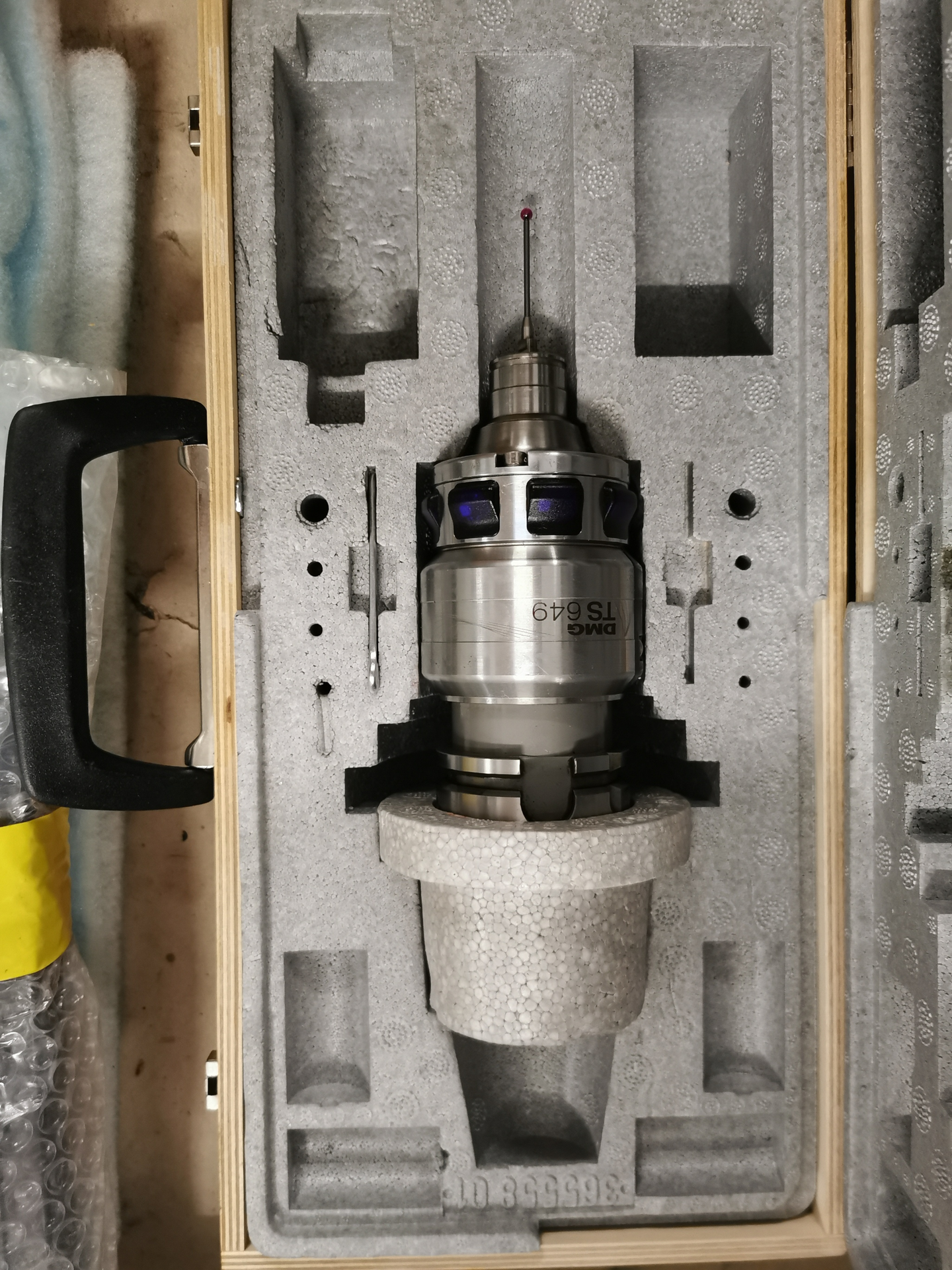

| Palpatore | |

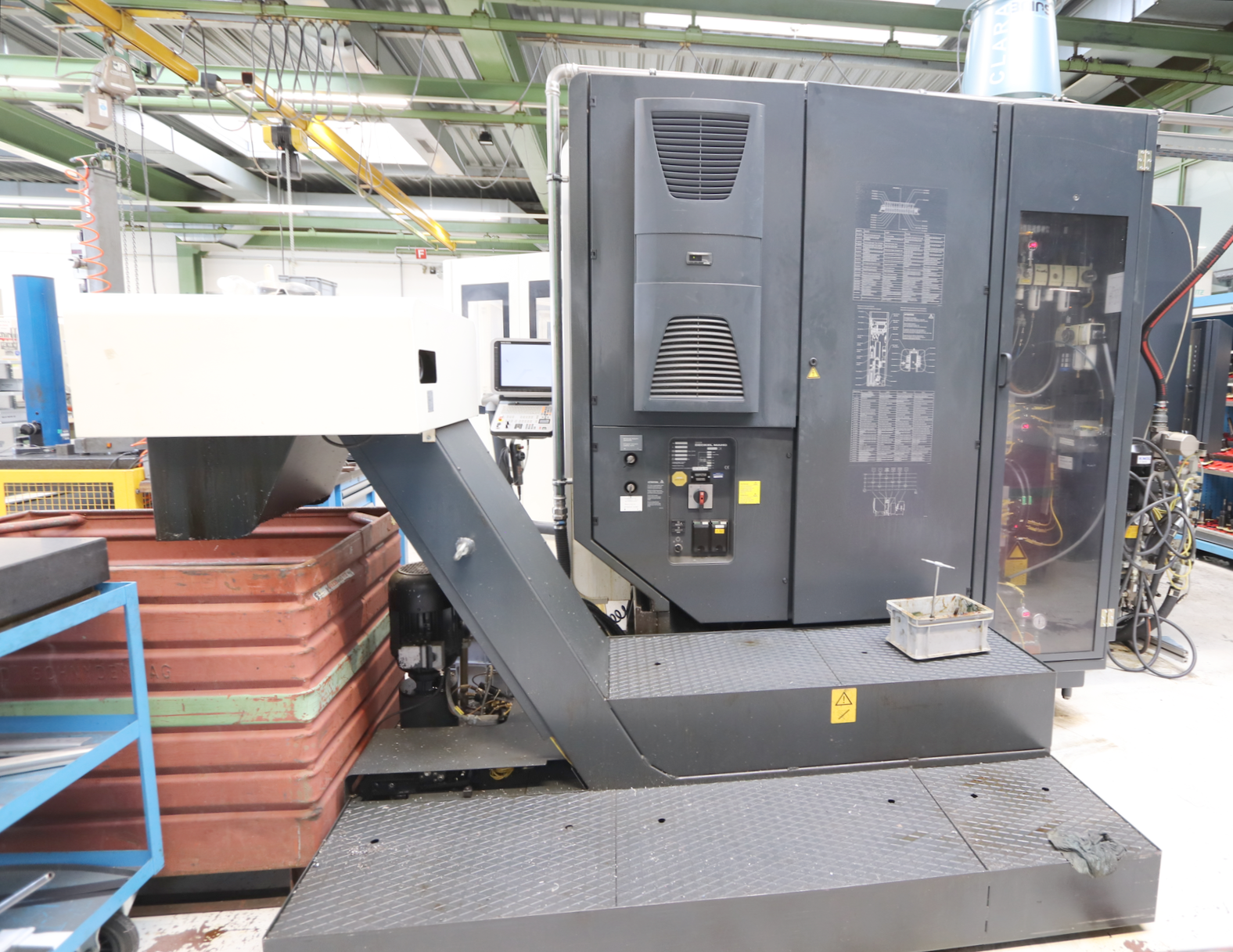

| Convogliatore di trucioli | |

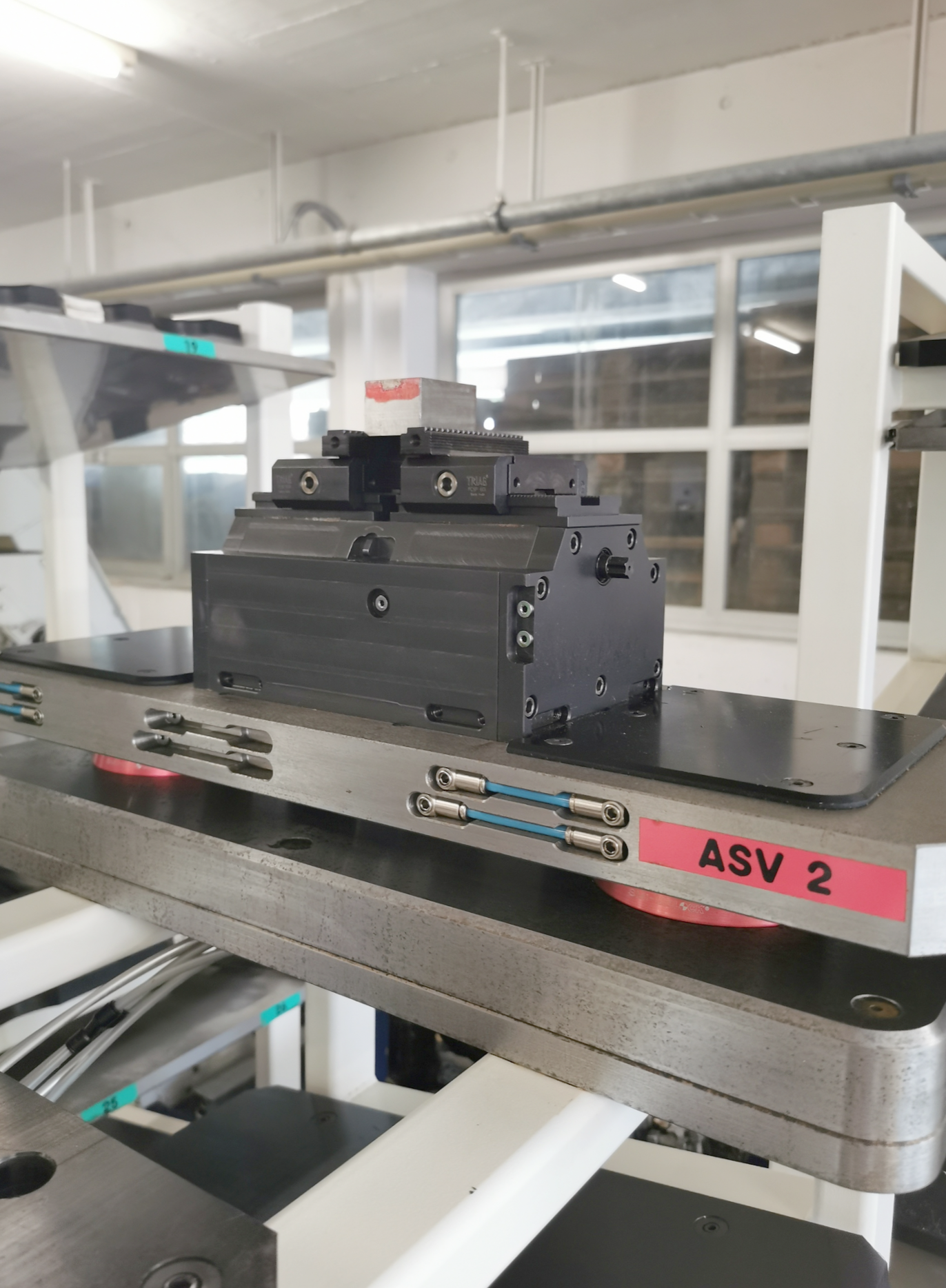

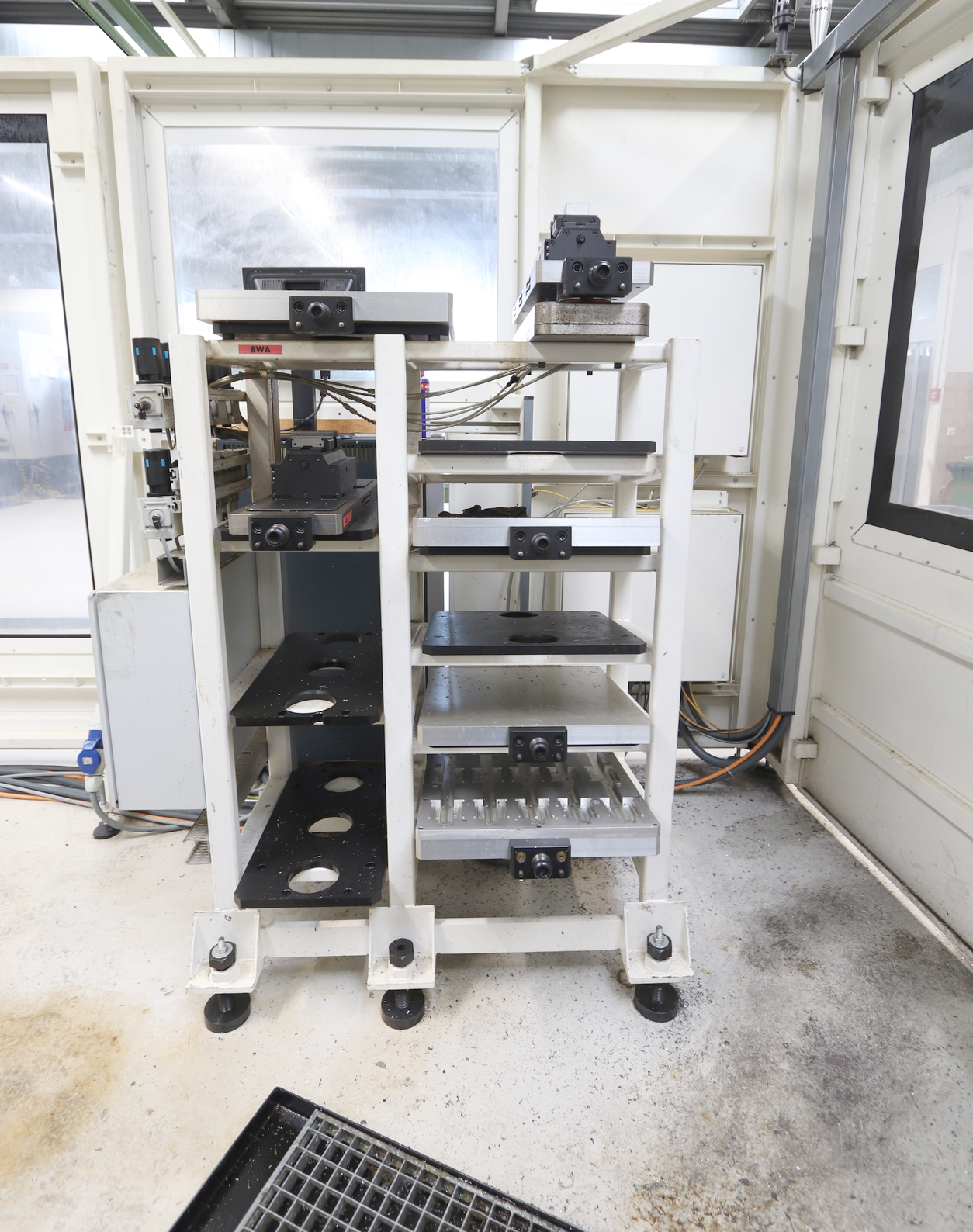

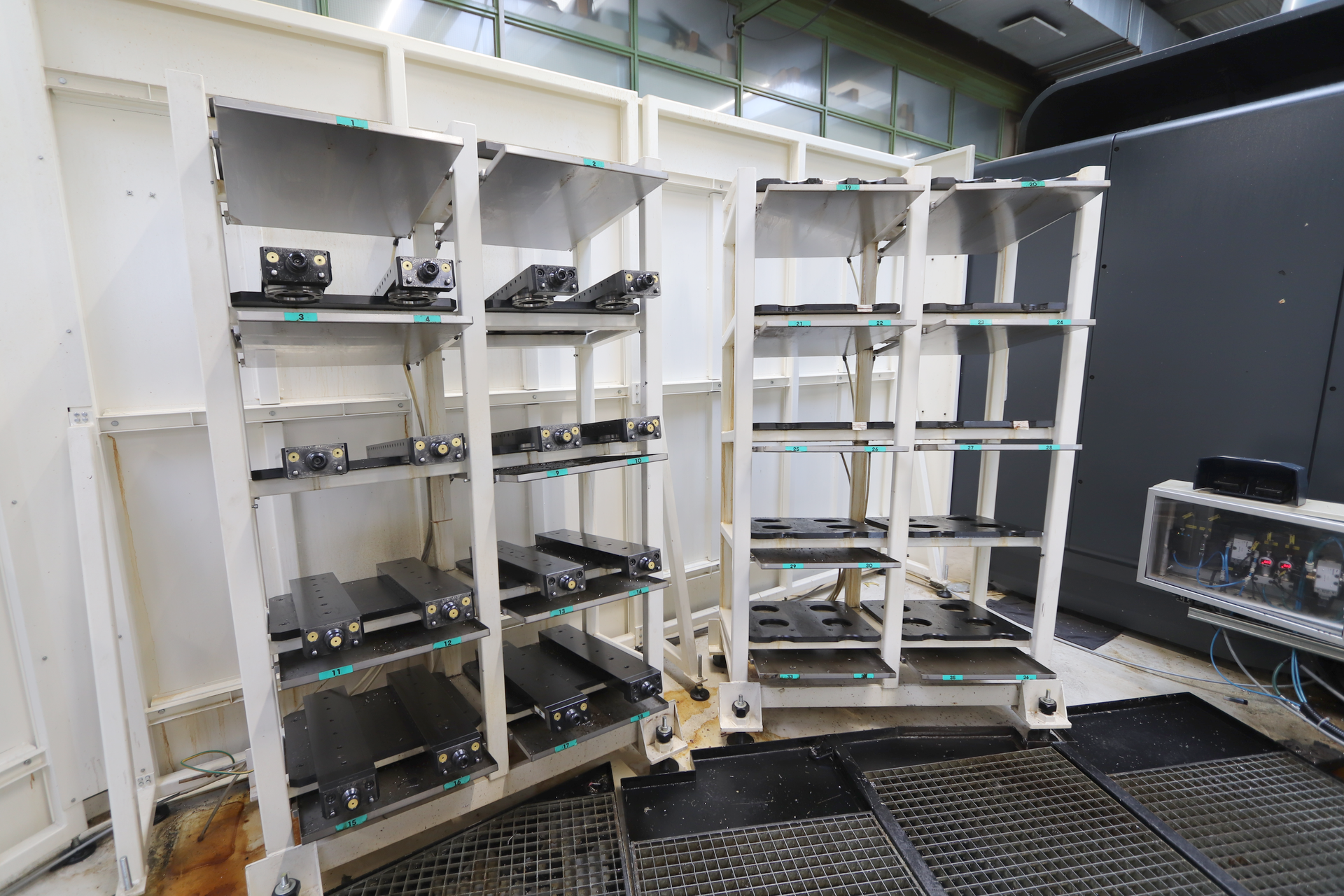

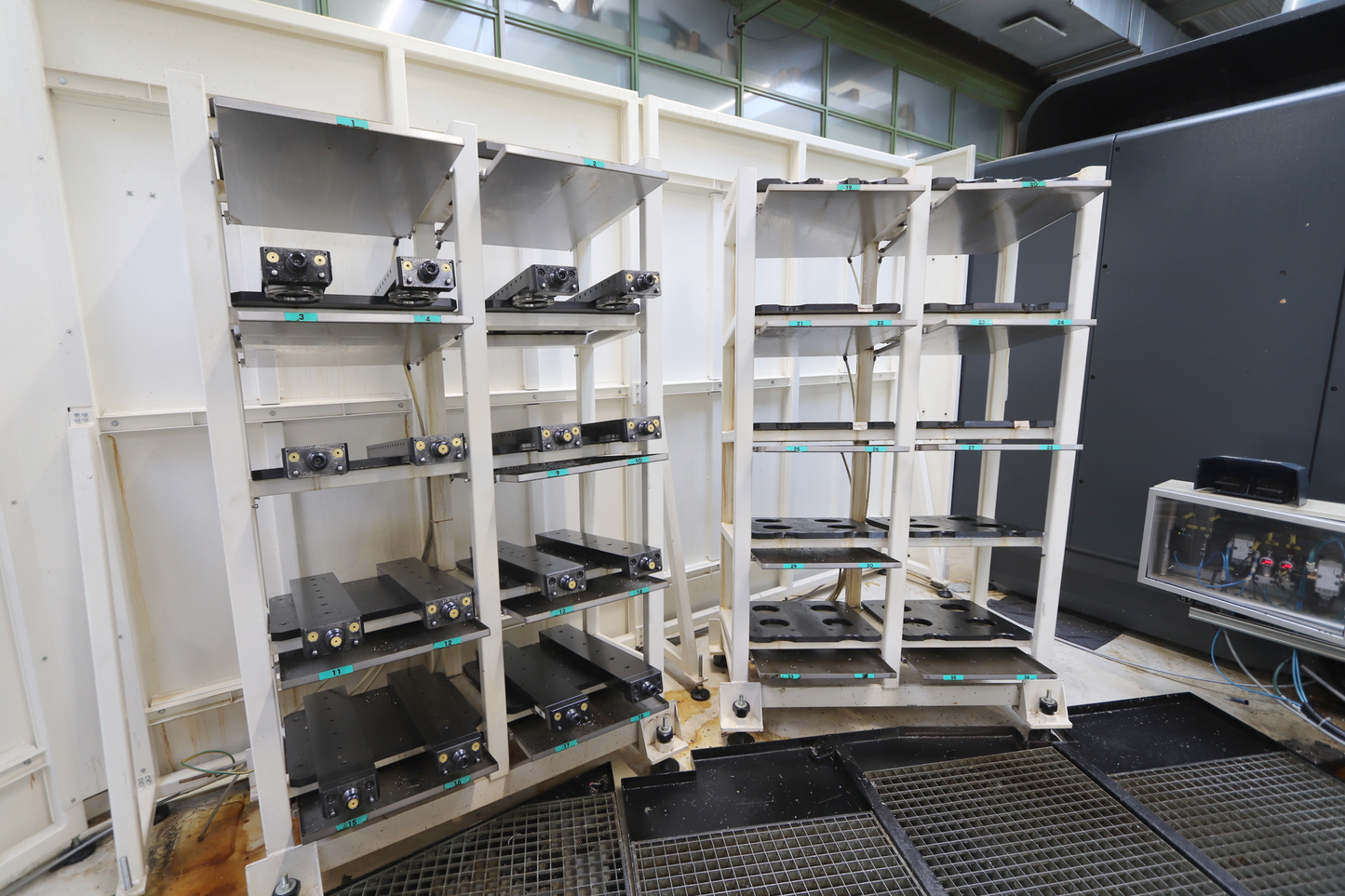

| Scaffale per pallet | |
| Posto di allestrire (numero) | 60 (3x20) |
| Lampada | |
| Pistola di risciacquo | |
| Finestra di visualizzazione rotante | |
| Armadio elettrico Condizionatore d'aria | |
| Pedale | |
| Luce di stato | |
| Mandrino cambiato | 2017 |
