HAAS VF-3SSAPC
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
HAAS VF-3SSAPC è un Centro di lavoro a 3 assi, progettato per precisione, elevata accuratezza e affidabilità. Tavola 1219x457 mm, portata max 794 kg; corse X1016 mm, Y508 mm, Z635 mm; distanza naso mandrino-tavola 742 mm; 2 palette. Mandrino fino a 12.000 t/min, potenza 22,4 kW; avanzamento 21,2 m/min, rapidi 35,6 m/min; alimentazione 3x400 V 50 Hz; aria 6 bar; peso ~6300 kg. Magazzino 40 utensili (ø max 64 mm, ø con posti liberi 127 mm, lunghezza 330 mm, peso 5,4 kg, cambio 2,8 s); refrigerazione 208 l; palpatore Renishaw; sistema cambio palette. Progettato per tolleranze strette, adatto ad automotive, aerospaziale, medicale, orologeria e costruzione di macchine.
| Numero di assi totale | 3 |
| Lunghezza della tavola | 1219 mm |
| Larghezza della tavola | 457 mm |
| Peso mass. su tavola | 794 kg |
| Corsa longitudinale (X-asse) | 1016 mm |
| Corsa trasversale (Y-assi) | 508 mm |
| Corsa verticale (Z-Asse) | 635 mm |

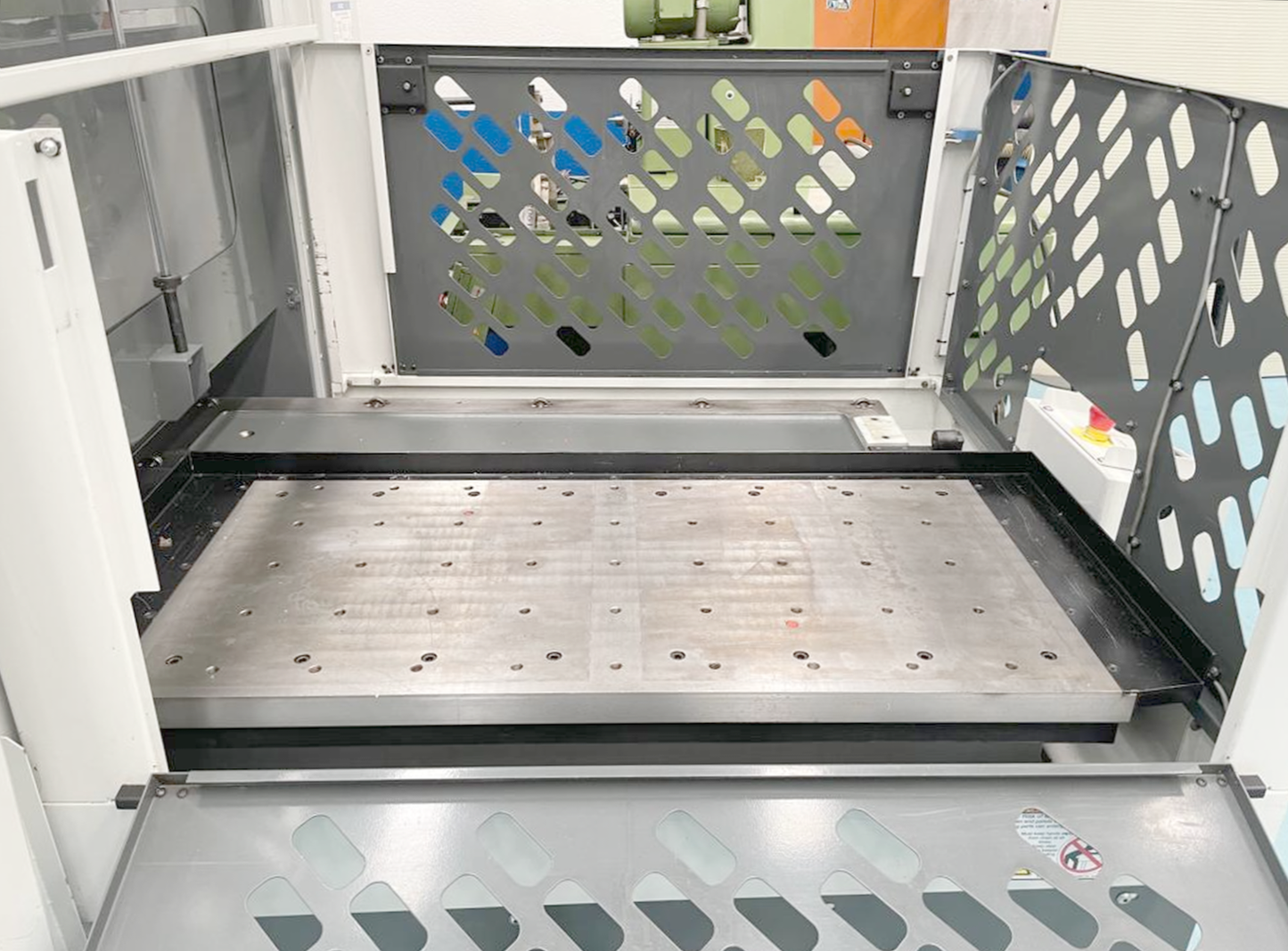

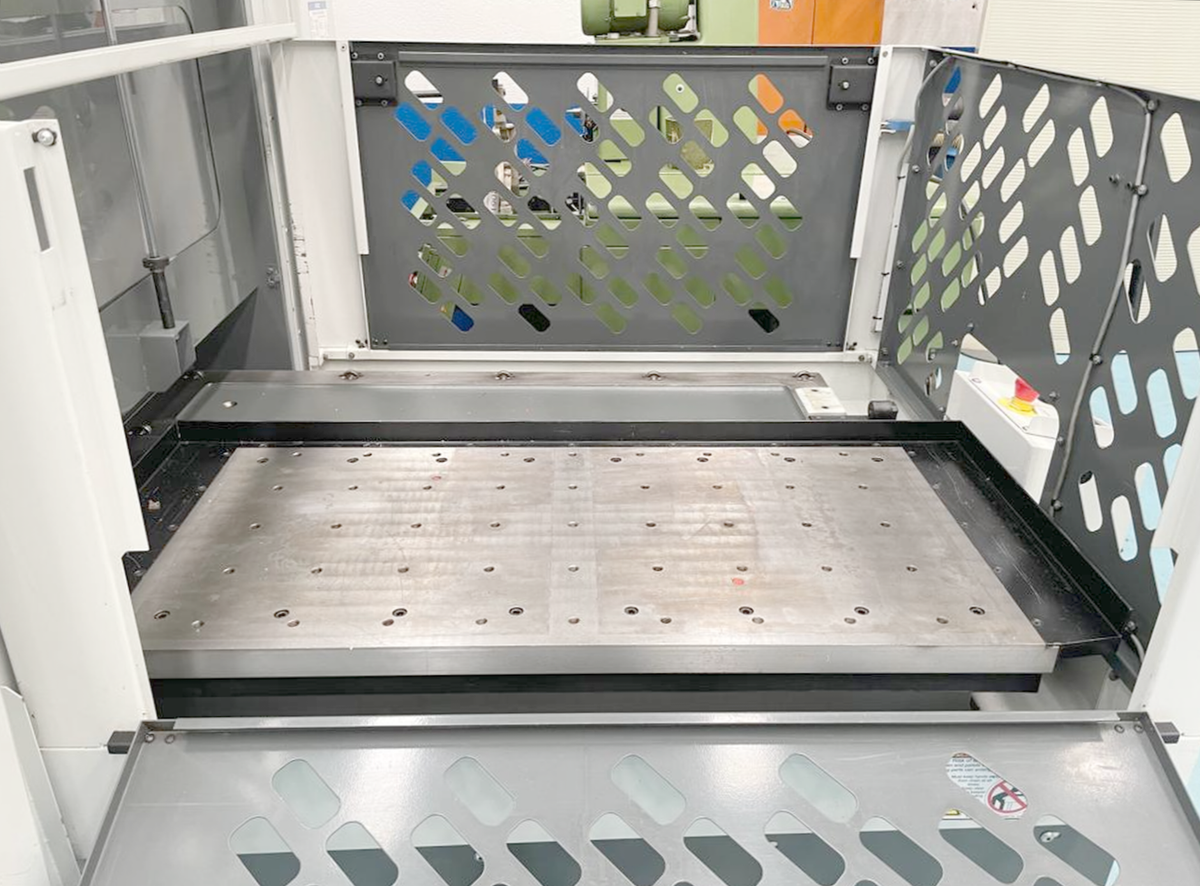

| Palette: | |
| numero | 2 |
| Invertitore di utensili: | |
| numero utensili | 40 |
| Diametro massimo del utensili max. | 64 mm |
| Diametro massimo con acconto posto libero | 127 mm |
| Lunghezza massima del utensili | 330 mm |
| Peso del utensili mass. | 5.4 kg |
| Tempo cambio utensili | 2.8 s |
| Distanza attacco mandrino e tavolo | 742 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| fino | 12000 t/min |
| Tasso di lavoro | 21.2 m/min |
| Avanzamenti rapidi: | 35.6 m/min |
| Collegamento aria compressa | 6 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza del mandrino | 22.4 kW |
| Peso della macchina circa | 6300 kg |
| Accessori diversi: | |
| Refrigerazione | 208 l |
| Palpatore utensili Renishaw | |
| Sistema per cambiamento palette: |
