TSCHUDIN ESO 400
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

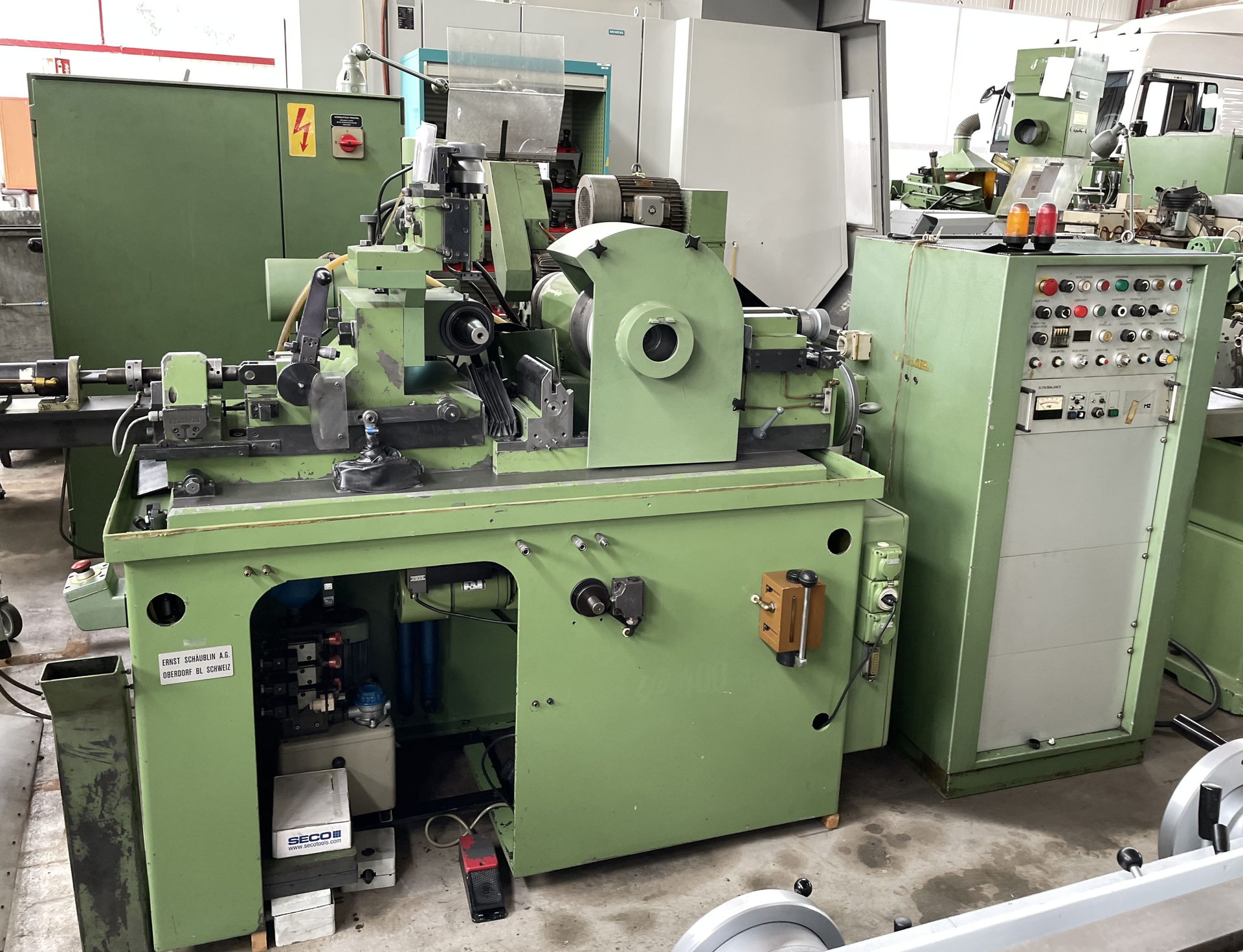

TSCHUDIN ESO 400 è una Rettificatrice senza punte ad alta precisione, accuratezza e affidabilità. Capacità: diametri 1–30 mm; profondità di rettifica 0,5–40 mm. Mola Ø400×125 mm (alesaggio 203 mm); mandrino 2 velocità 850–1700 giri/min (16/32 m/s). Mola regolatrice Ø225×125 mm (alesaggio 80 mm), variatore 0–120 giri/min. Alimentaz. 3×380 V 50 Hz. Peso ≈2500 kg; ingombro L2500×W2000×H1800 mm. Per tolleranze strette; settori: automotive, orologeria, utensili, aerospaziale, medicale.
| Diametro min. di rettificazione | 1 mm |
| Diametro massimo di rettificazione | 30 mm |
| Lunghezza massima del pezzo per | |
| rettifica in profondità | 0.5 - 40 mm |
| Mola abrasiva: | |
| diametro mola nueva | 400 mm |
| Larghezza | 125 mm |
| Alesaggio | 203 mm |
| Giri mandrino: | |
| numeri (gradini) | 2 |
| da | 850 t/min |
| fino | 1700 t/min |
| Velocità periferica | 16 / 32 m/s |

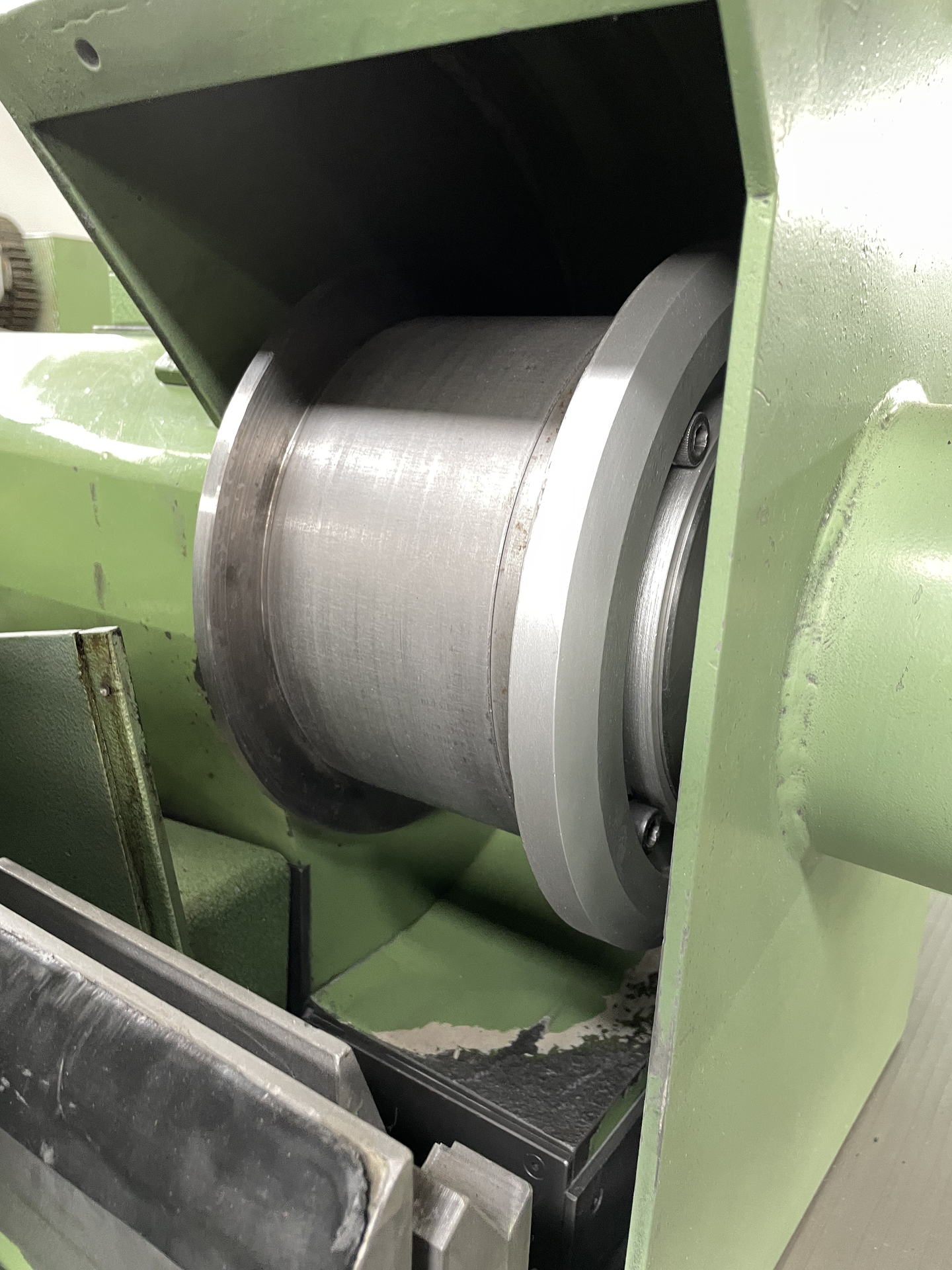

| Mola regolatore: | |
| diametro mola nueva | 225 mm |
| Larghezza | 125 mm |
| Alesaggio | 80 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 0 t/min |
| fino | 120 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2500 mm |
| Larghezza | 2000 mm |
| Altezza | 1800 mm |
