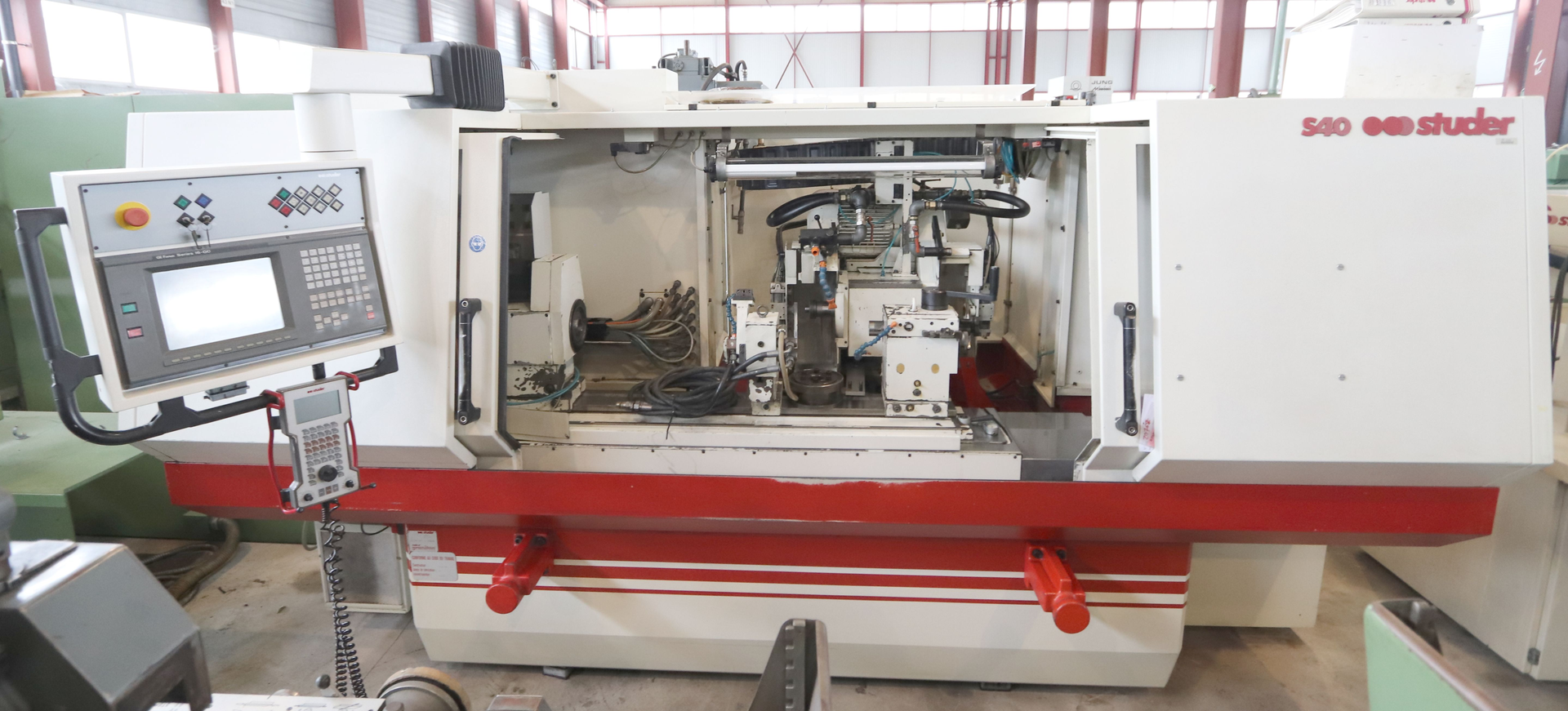

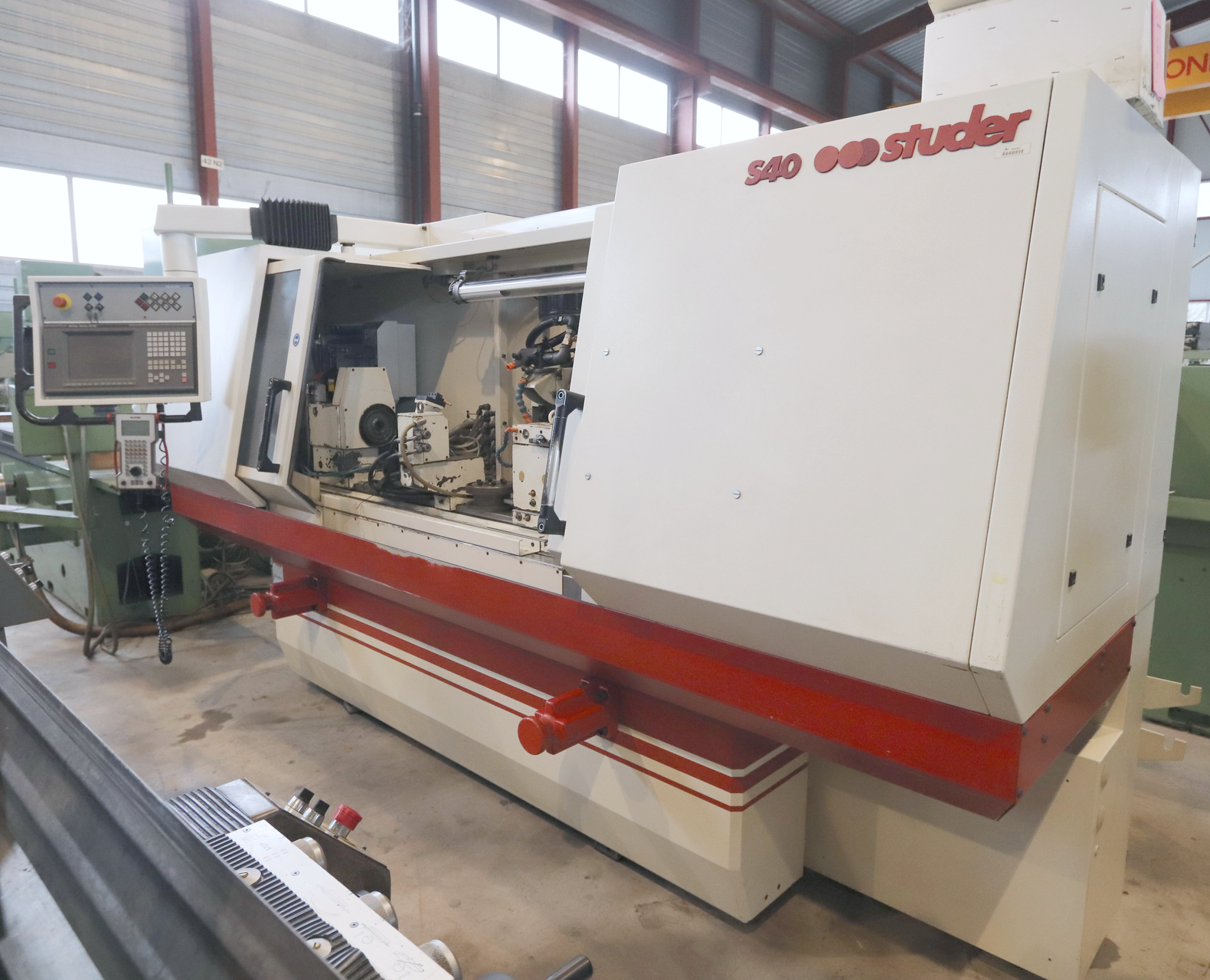

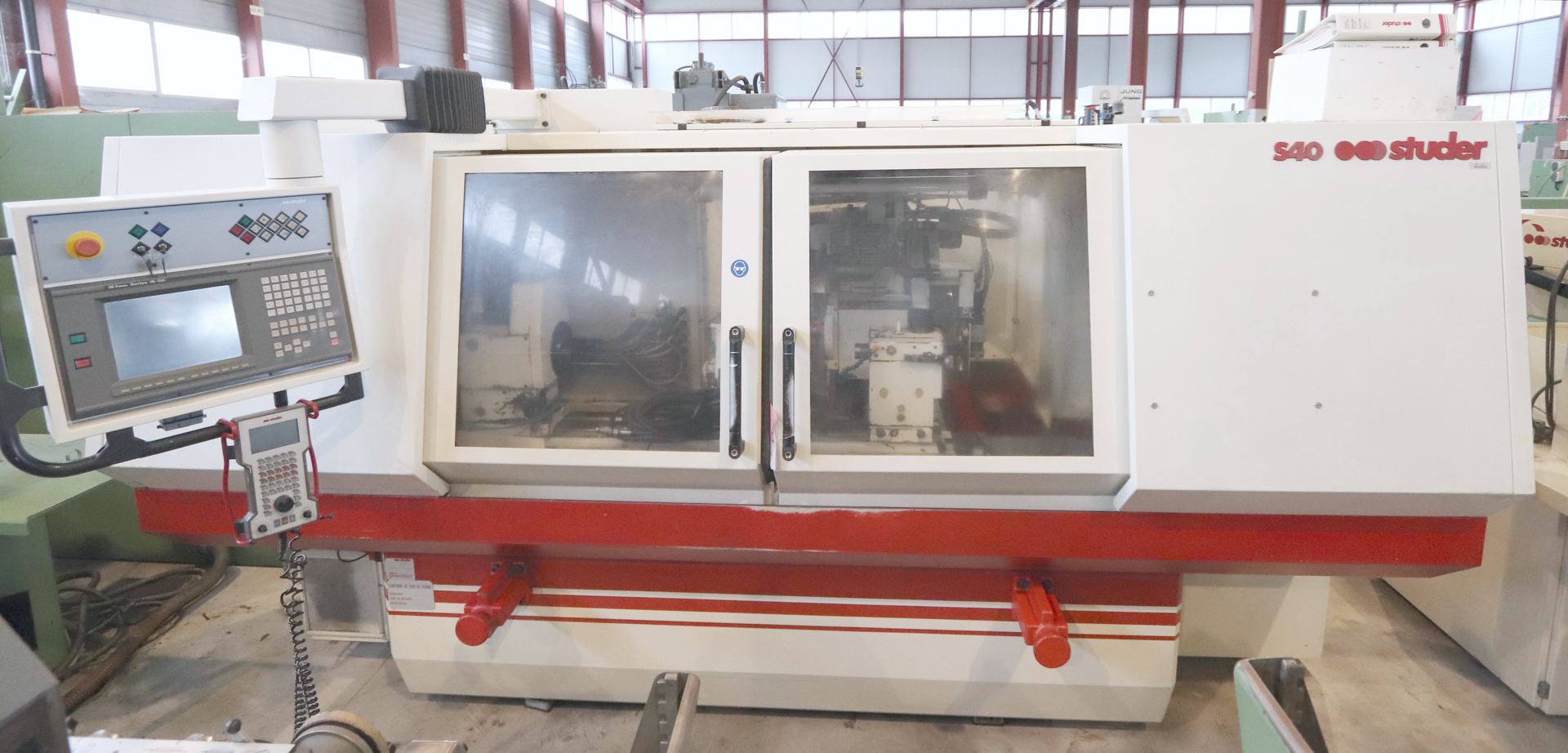

STUDER S 40 CNC è una Rettificatrice cilindrica CNC di alta precisione, studiata per elevata accuratezza e affidabilità. Altezza punte 175 mm, distanza fra punte 1000 mm, peso pezzo max 130 kg; mole Ø400×80 mm (alesaggio 127). Corsa longitudinale 1050 mm, trasversale 275 mm; mandrino pezzo 30–750 t/min (rotabile 90°). Asse B 15°+205° (incrementi max 5°); velocità mola fino 1670/2110 t/min, vel. periferica 35 m/s. Motore mandrino pezzo 8 kW, motore mola 1 kW, potenza totale 30 kVA, alimentazione 3x400 V 50 Hz; peso ~5100 kg, ingombro 3750×1200×2300 mm. Dotazioni: dispositivo interno, 1 mandrino fino 60000 t/min, lampada, contropunta regolabile, comando remoto elettronico. Permette tolleranze molto strette; ideale per automotive, aerospaziale, medicale, orologeria, costruzione macchine.
| Altezza punte | 175 mm |
| Distanza fra le punte | 1000 mm |
| Peso del pezzo sopra le punta mass. | 130 kg |
| Dimensioni del pezzo: | |
| Mola a sinistra | |
| Diametro | 400 mm |
| Larghezza | 80 mm |
| Alesaggio | 127 mm |
| Mola a destra: | |
| Diametro | 400 mm |
| Larghezza | 80 mm |
| Alesaggio | 127 mm |
| Asse B incrementi max. | 5 ° |
| Inclinazione asse B (automatico) | 15° + 205 ° |
| Giri della mola: | |
| numeri (gradini) | 2 |
| fino | 1670 / 2110 t/min |
| Unità di oreantagione del riduttore Hirth | |
| Testa porta mola girevolabile (asse-b) | 5 ° |
| Velocità periferica | 35 m/s |
| Slitta longitudinale: | |
| Corsa mass. | 1050 mm |
| Risoluzione | mm |
| Velocita avanzamento da | 0.0001 - 10000 mm/min |
| Slitta trasversale: | |
| Corsa mass. | 275 mm |
| Risoluzione | mm |
| Velocita avanzamento da | 0.0001 - 10000 mm/min |

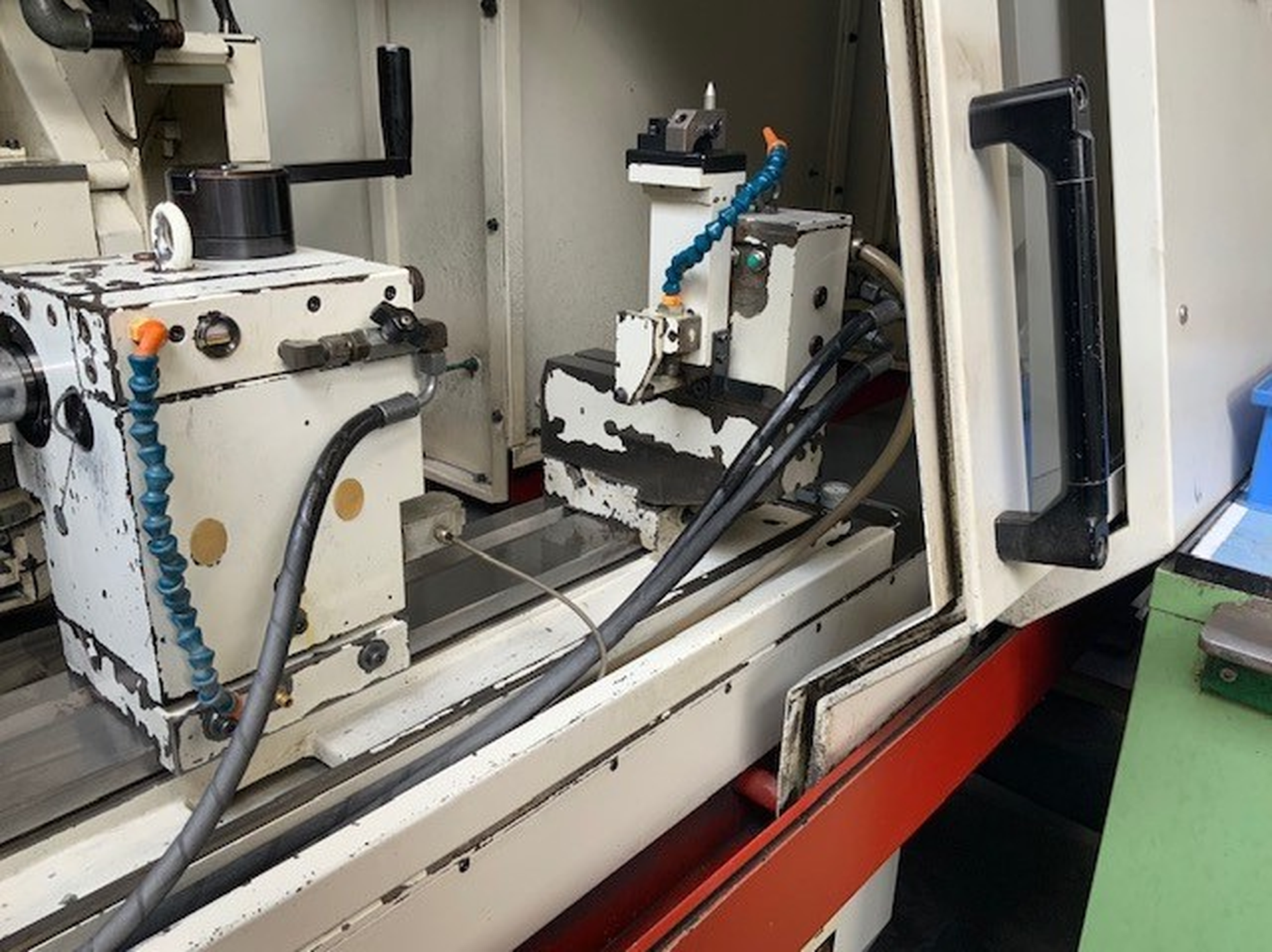

| Testa porta pezzo: | |
| Giri mandrino: | |
| da | 30 t/min |
| fino | 750 t/min |
| Girevolabile | 90 ° |
| Attacco mandrino: CM | 5 |
| Potenza motore | 1 kW |
| Contropunta: | |
| Ritorno idraulico | |
| Cono della contropunta: | 3 CM |
| Corso della contropunta | 35 mm |
| Max Schrägstellung des Tisches | 8.5 ° |
| Collegamento aria compressa | 5 bar |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore testa portapezzo | 8 kW |
| Potenza installata totale | 30 kVA |
| Peso della macchina circa | 5100 kg |
| Dimensioni macchina: | |
| Lunghezza | 3750 mm |
| Larghezza | 1200 mm |
| Altezza | 2300 mm |
| Accessori diversi: | |

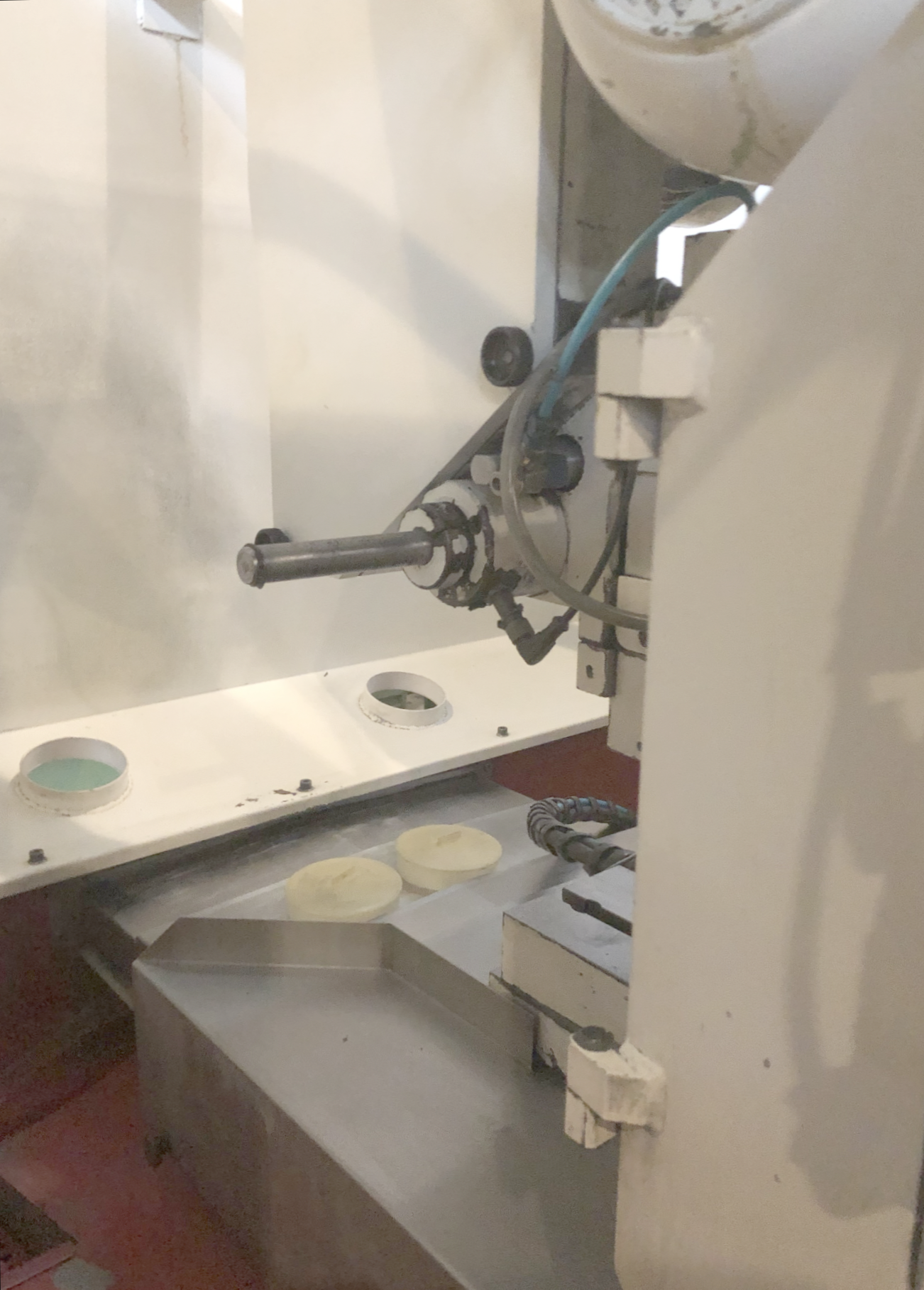

| Dispositivo per interni: | |
| Numero di mandrini | 1 |
| fino | 60000 t/min |
| Lampada | |
| Contropunta regolabile fino | |

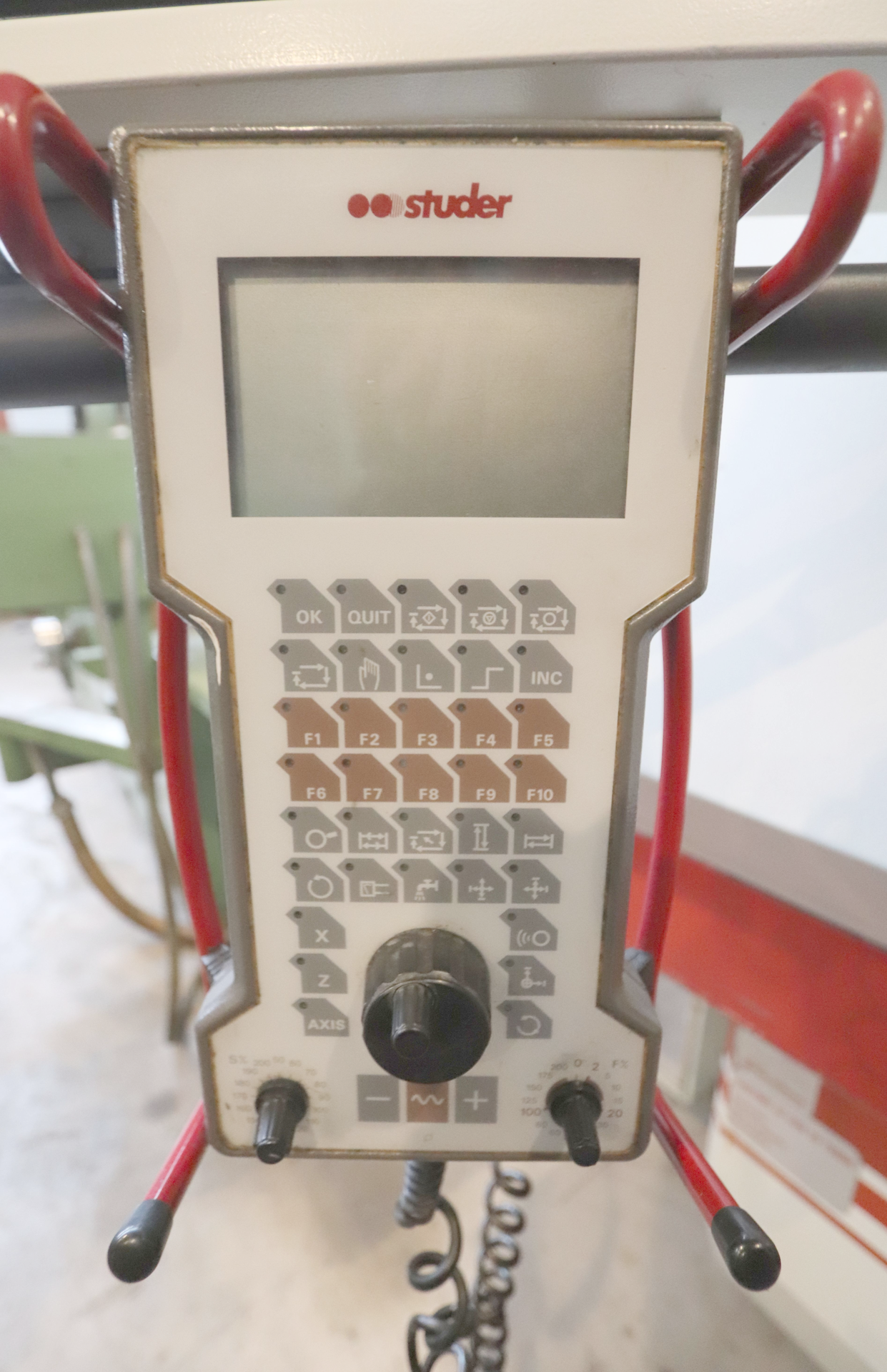

| Comando elettronico di mano |
