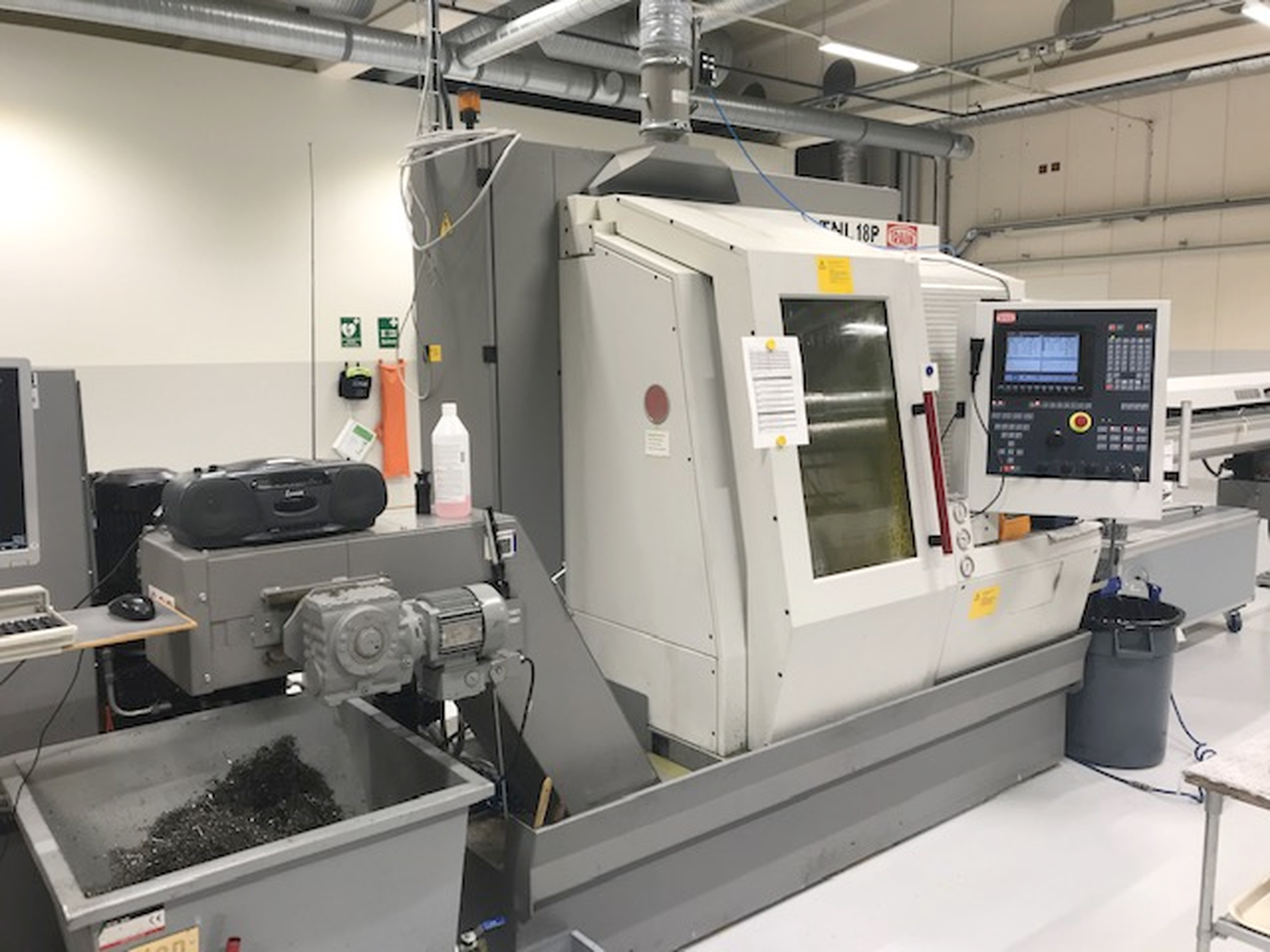

TRAUB TNL 18P è un Tornio automatico CNC, progettato per precisione, elevata accuratezza e affidabilità. Capacità: lunghezza tornibile 180 mm, diametro barra max 20 mm; caricatore FMB minimag 20 per barre 2–23 mm fino 4200 mm. Specifiche principali: 7 assi, 2 mandrini; corsa Z 205 mm (asse Z indicato 250 mm), X 120 mm, Y -20/+40 mm; mandrino fino 8000 rpm, contromandrino fino 6400 rpm; motori 2.2/3.7 kW e 1.5/2.5 kW; potenza totale 24 kVA; peso ~4000 kg; ingombri 2500×1460×2250 mm. Accessori: refrigerante alta pressione 30 bar, raffreddatore acqua, filtrazione carta, boccole riduzione, guida, apparecchio fresare, preset utensile, lampada, sistema estinzione. Consente tolleranze ridotte; adatto ad automotive, orologeria, utensileria, aerospaziale e medicale.
| Numero di assi totale | 6 |
| Numero di mandrini | 2 |
| Lunghezza tornibile | 180 mm |
| Numero di assi totale | |
| Diametro barra max. | 20 mm |
| Dispositivo di pinze | F25 |
| Giri mandrino: | |
| con variatore continuo | |
| fino | 8000 t/min |
| Corsa longitudinale (Z-asse) | 205 mm |
| Asse C (mandrino, risolazione) | ° |

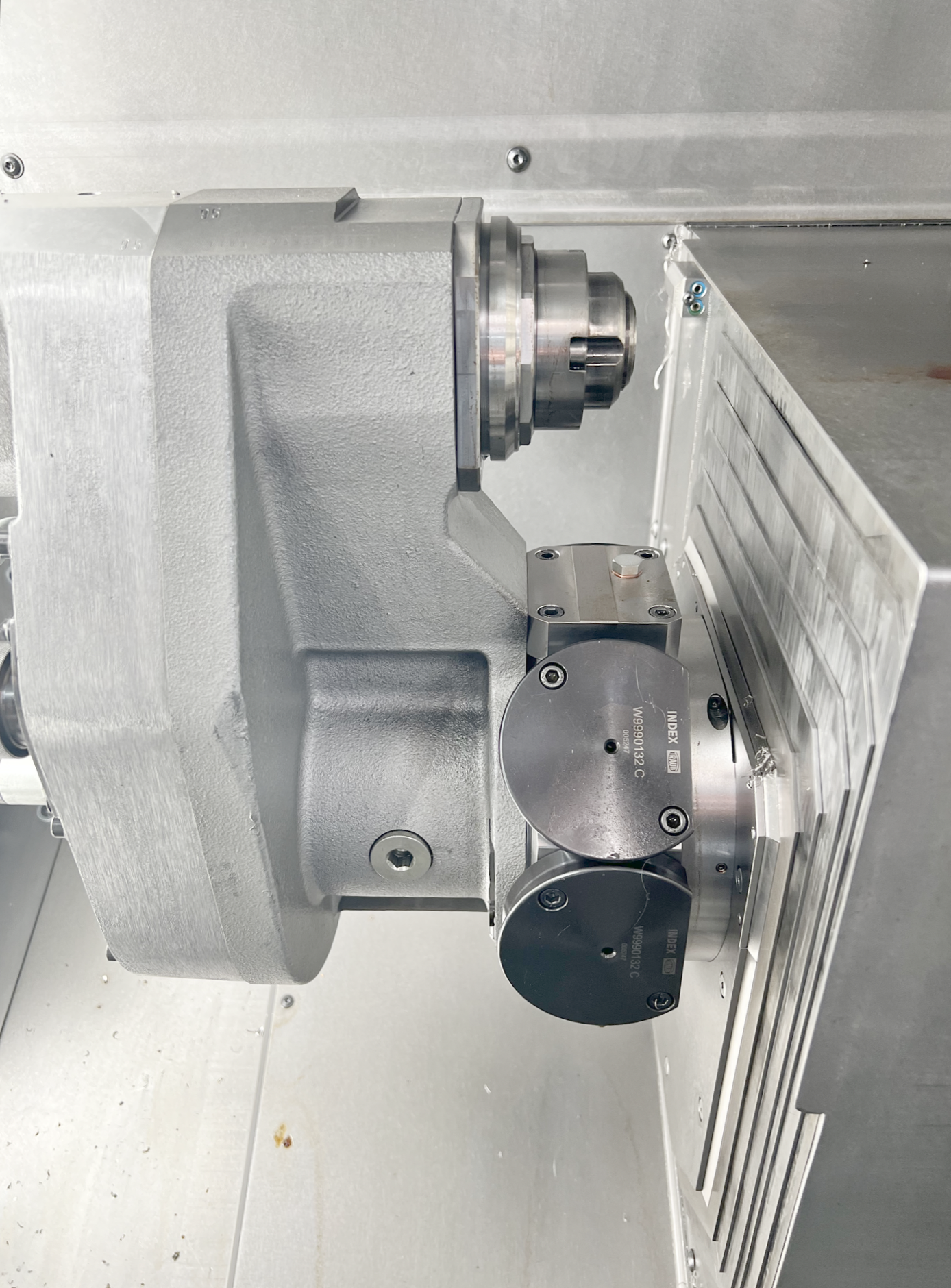

| Contro mandrino: | |
| fino | 6400 t/min |
| Asse C (mandrino, risolazione) | ° |

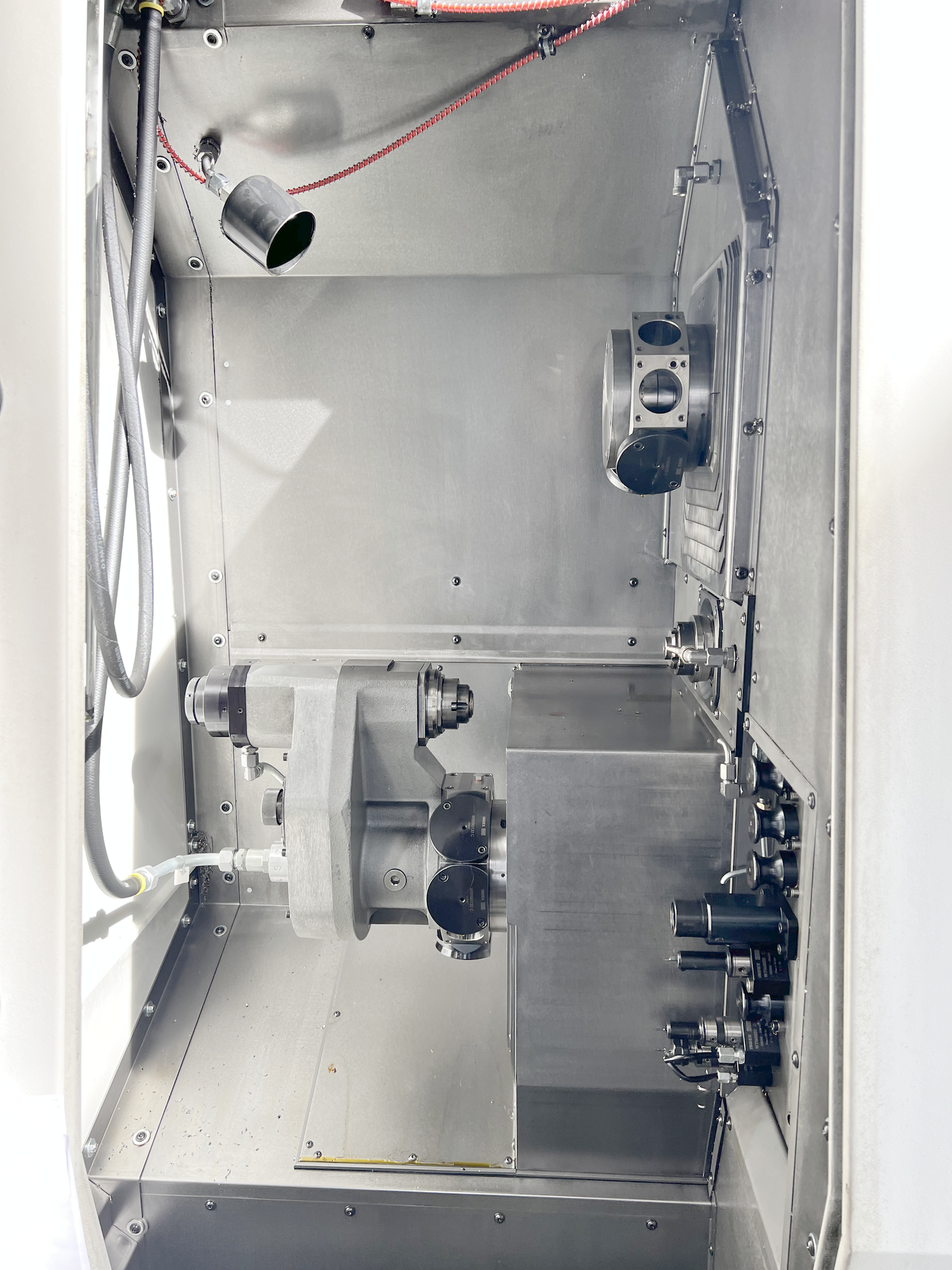

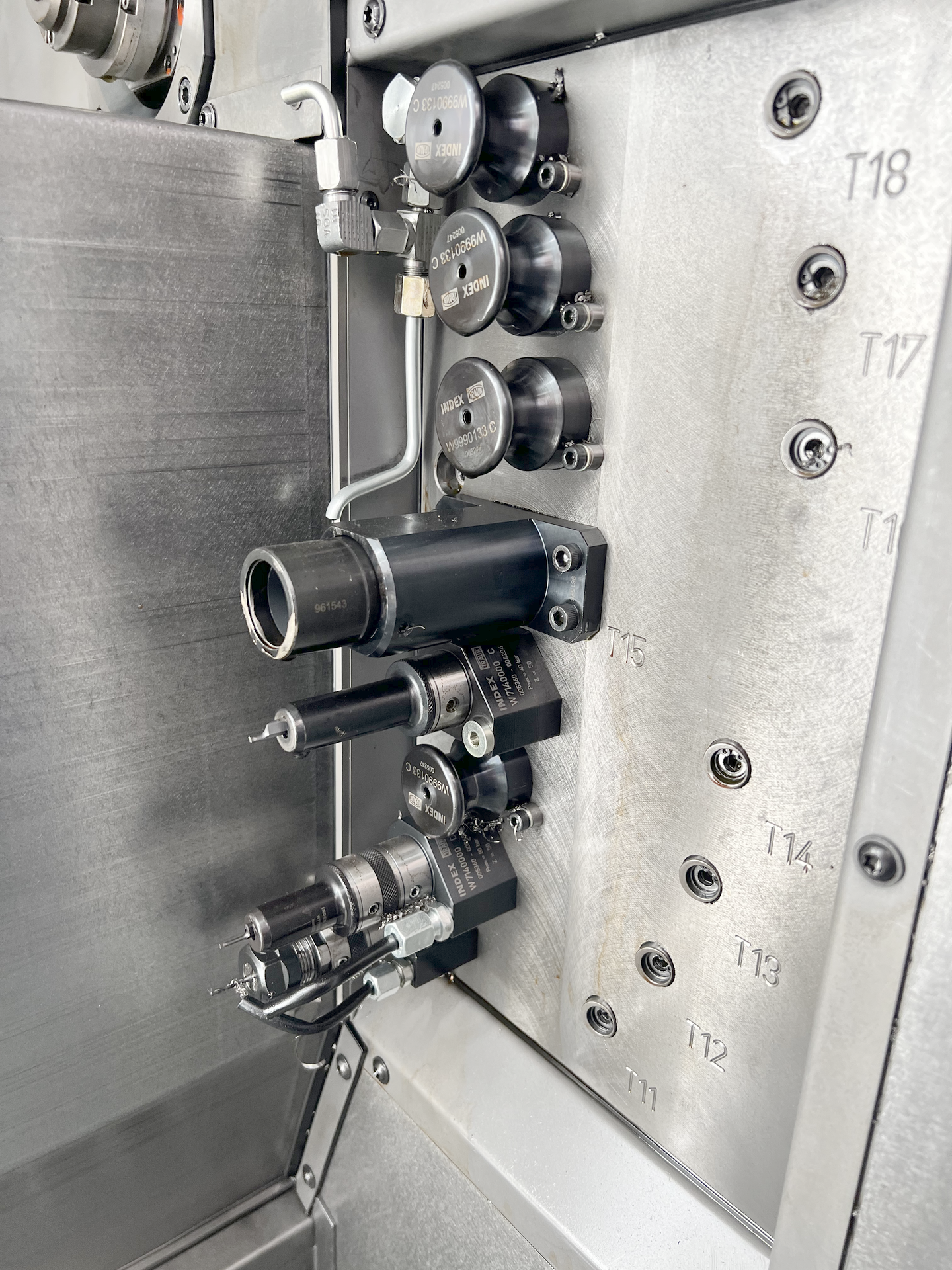

| Torretta revolver: | |
| numero | 2 |

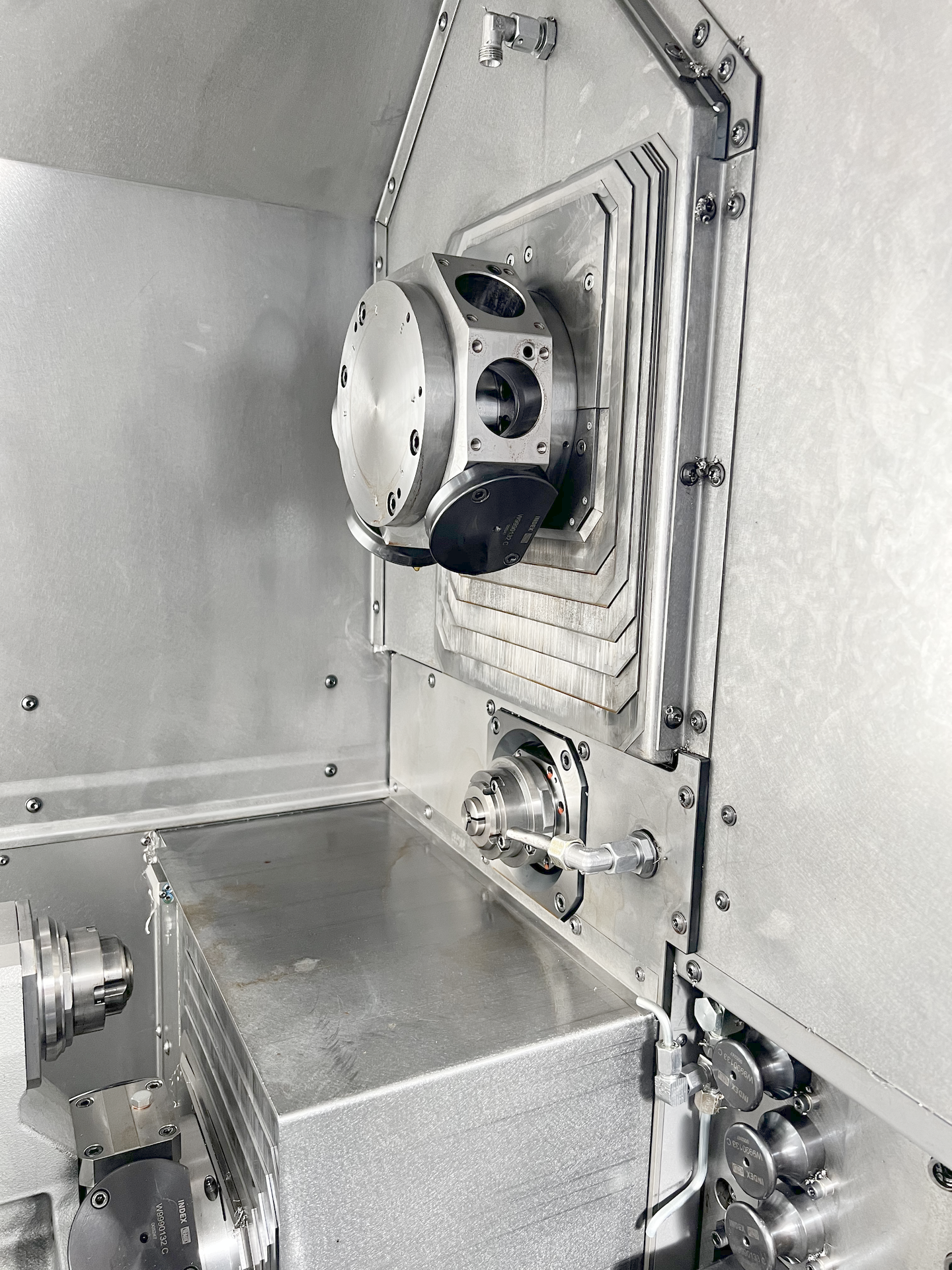

| Torretta a revolver superiore: | |
| numero utensili | 8 |
| Quantità utensili | 8 |
| Nombre de tours outils entrainées | 12000 t/min |
| Asse X | 120 mm |
| Torretta a revolver inferiore: | |
| numero utensili | 7 |
| Quantità utensili | 7 |
| Nombre de tours outils entrainées | 6400 t/min |
| Asse X | 120 mm |
| Asse Z | 250 mm |
| Asse Y | -20 / +40 mm |
| Contro-operazione: | |
| numero utensili | 7 |
| Quantità utensili | 3 |
| Collegamento 50 Hz 3x | 400 Volt |
| Motore mandrino | 2.2 / 3.7 kW |
| Potenca contro mandrino | 1.5 / 2.5 kW |
| Potenza installata totale | 24 kVA |
| Peso della macchina circa | 4000 kg |
| Dimensioni macchina: | |
| Lunghezza | 2500 mm |
| Larghezza | 1460 mm |
| Altezza | 2250 mm |
| Accessori diversi: | |

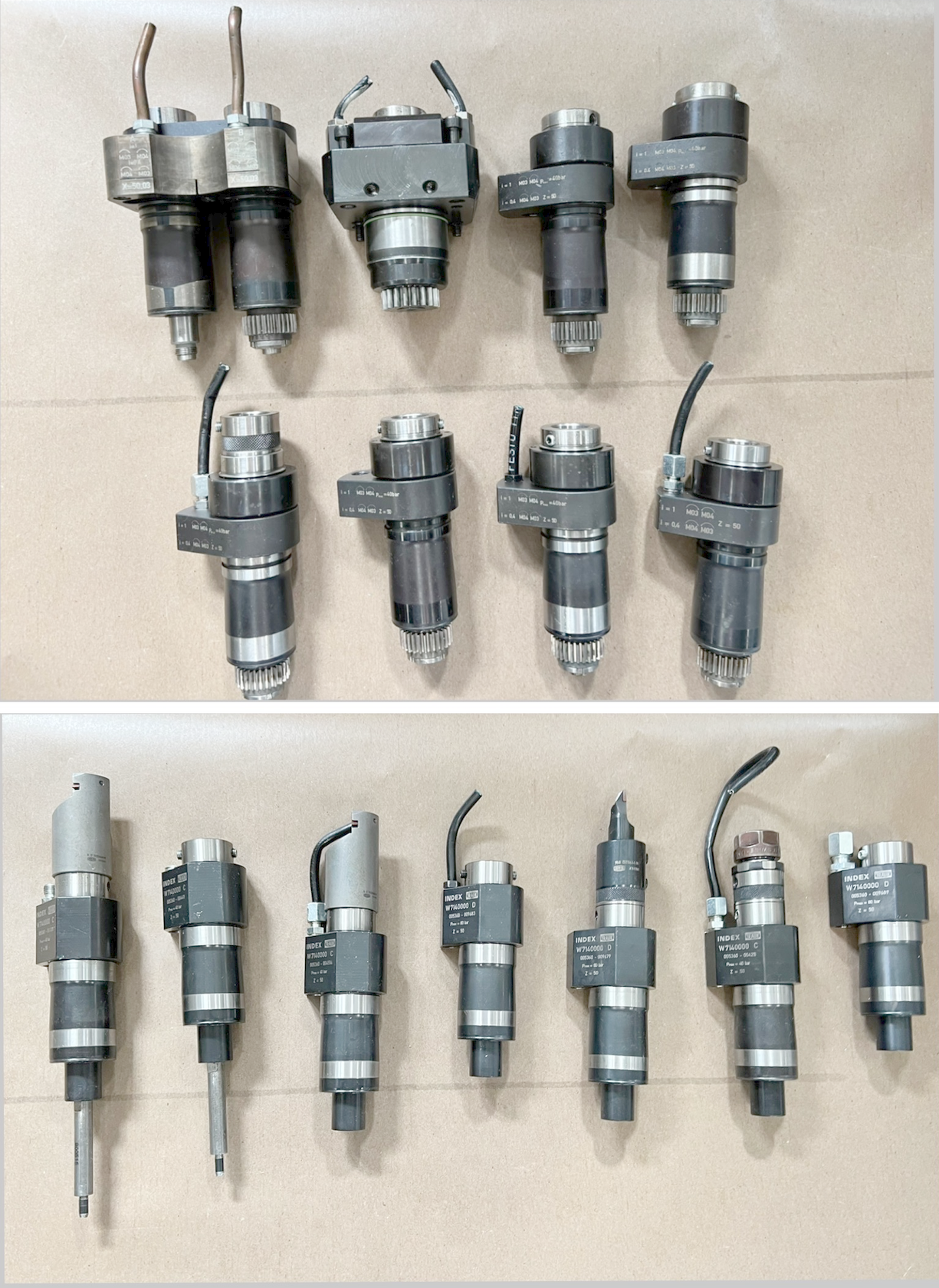

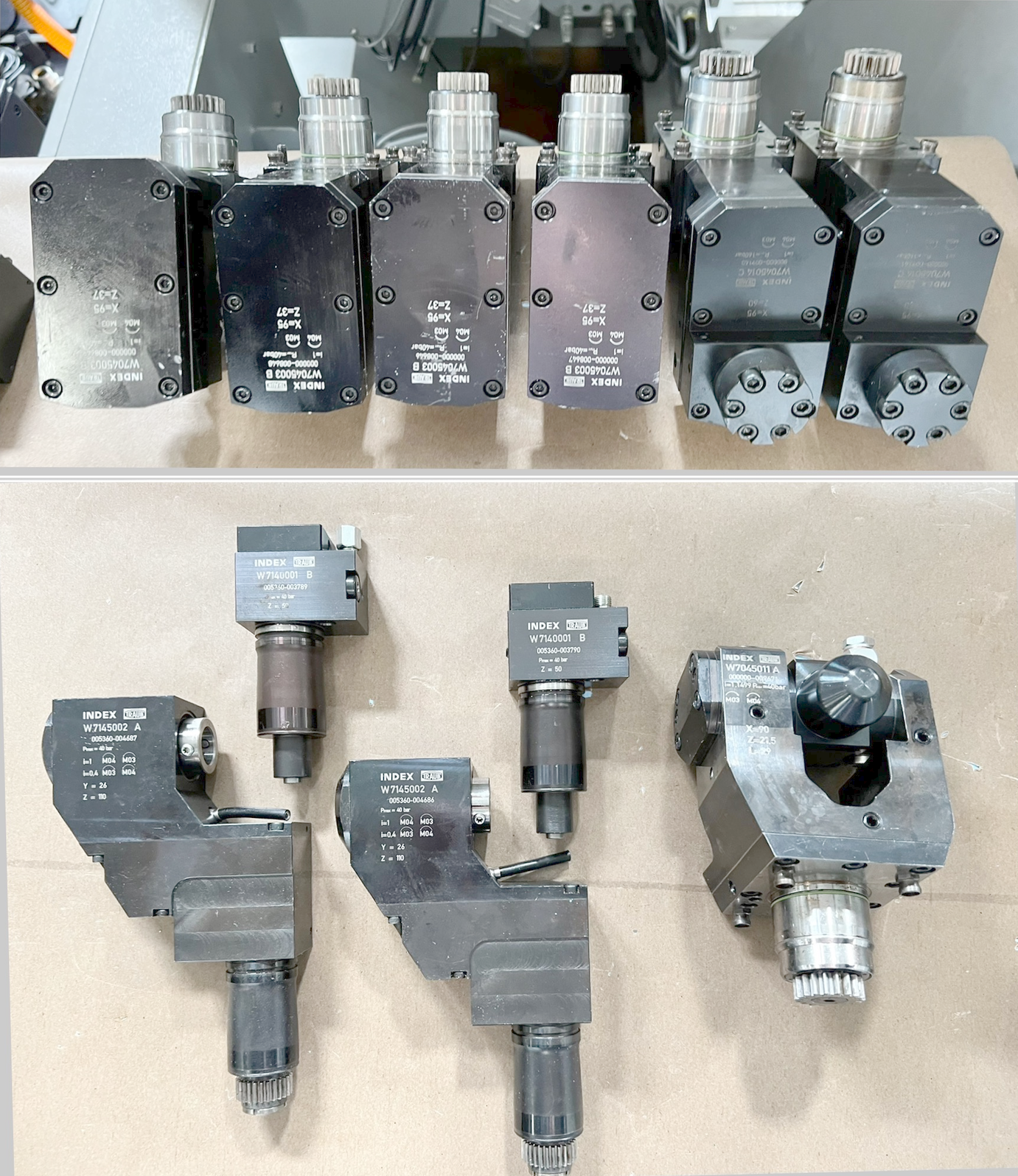

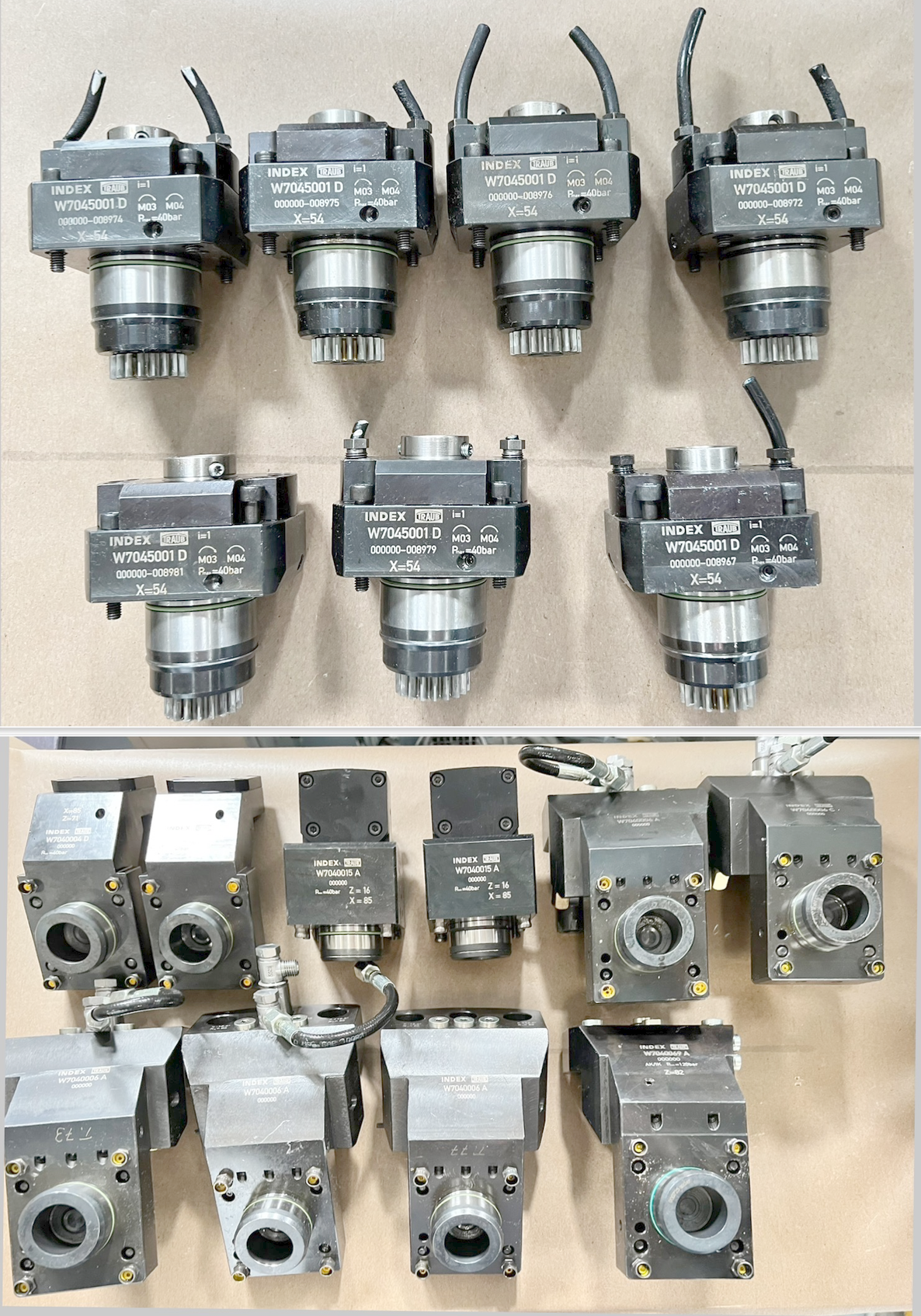

| Porta utensili rotante azionato (numero) | |
| Porto utensile | |

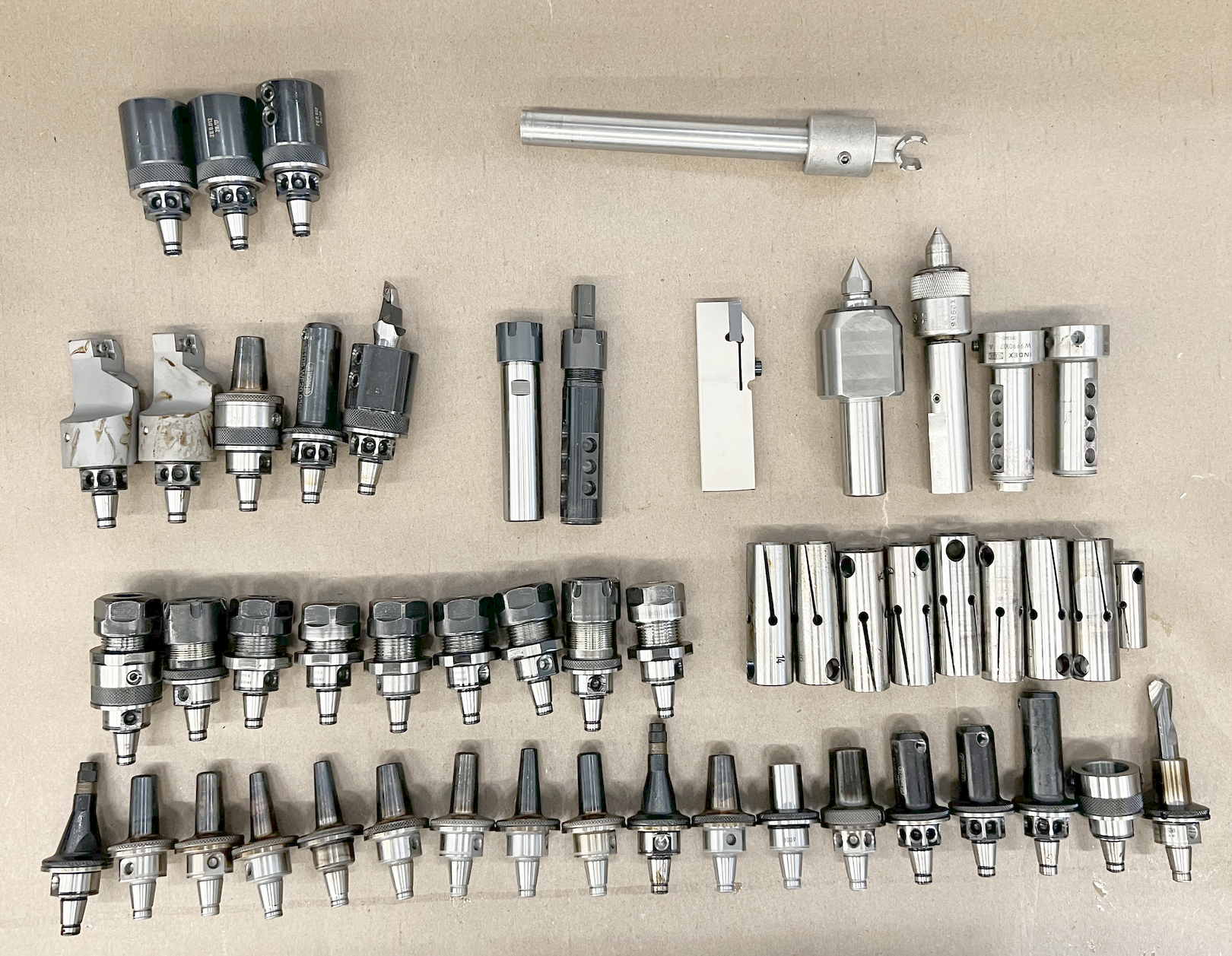

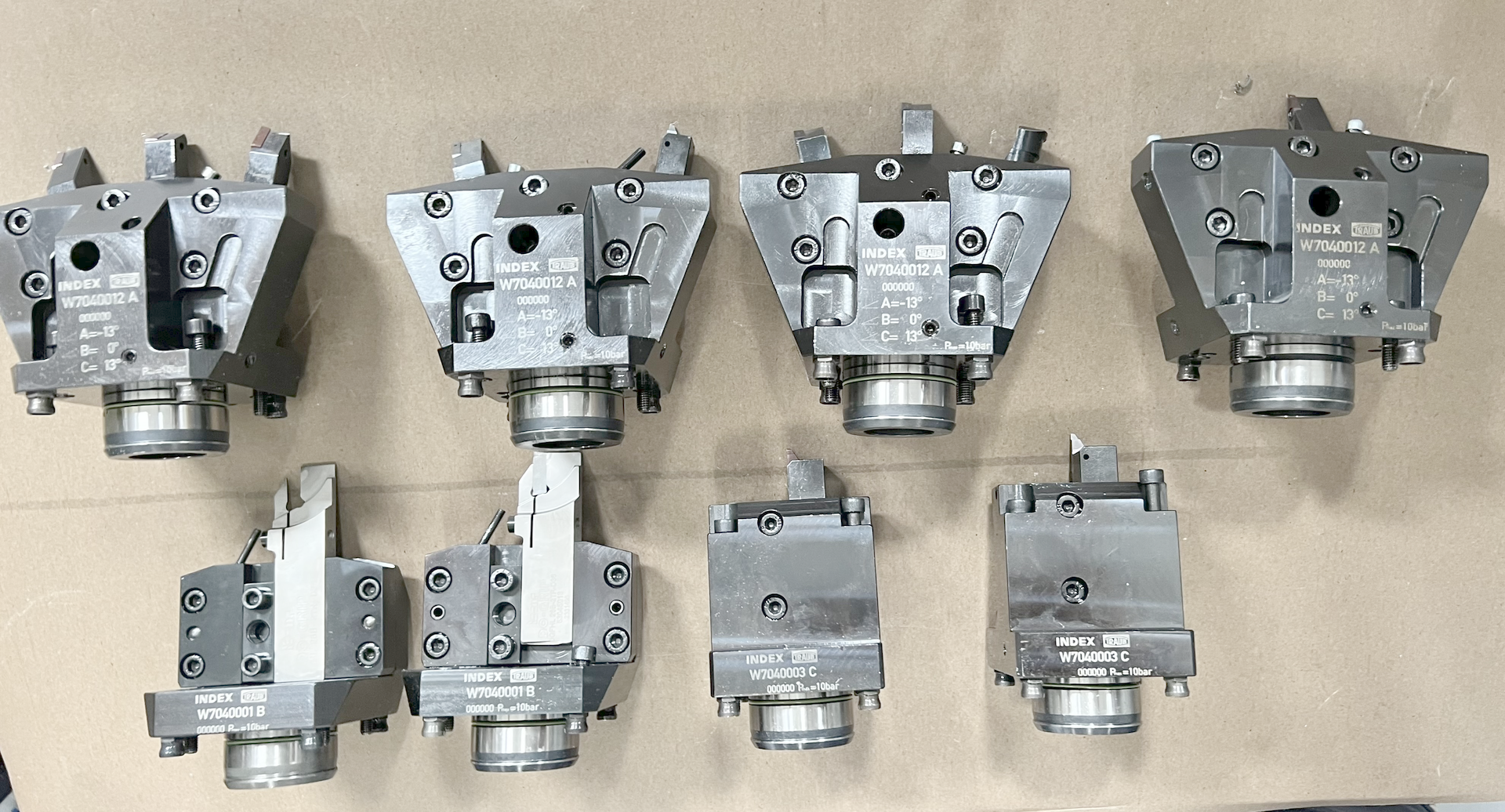

| Set di portautensili | |
| Set di inserti a cambio rapido | |
| Caricatore | |
| Fabricante | FMB |
| Tipo | minimag 20 |
| Lunghezza massima barra | 4200 mm |
| Diametro barra | 2 - 23 mm |

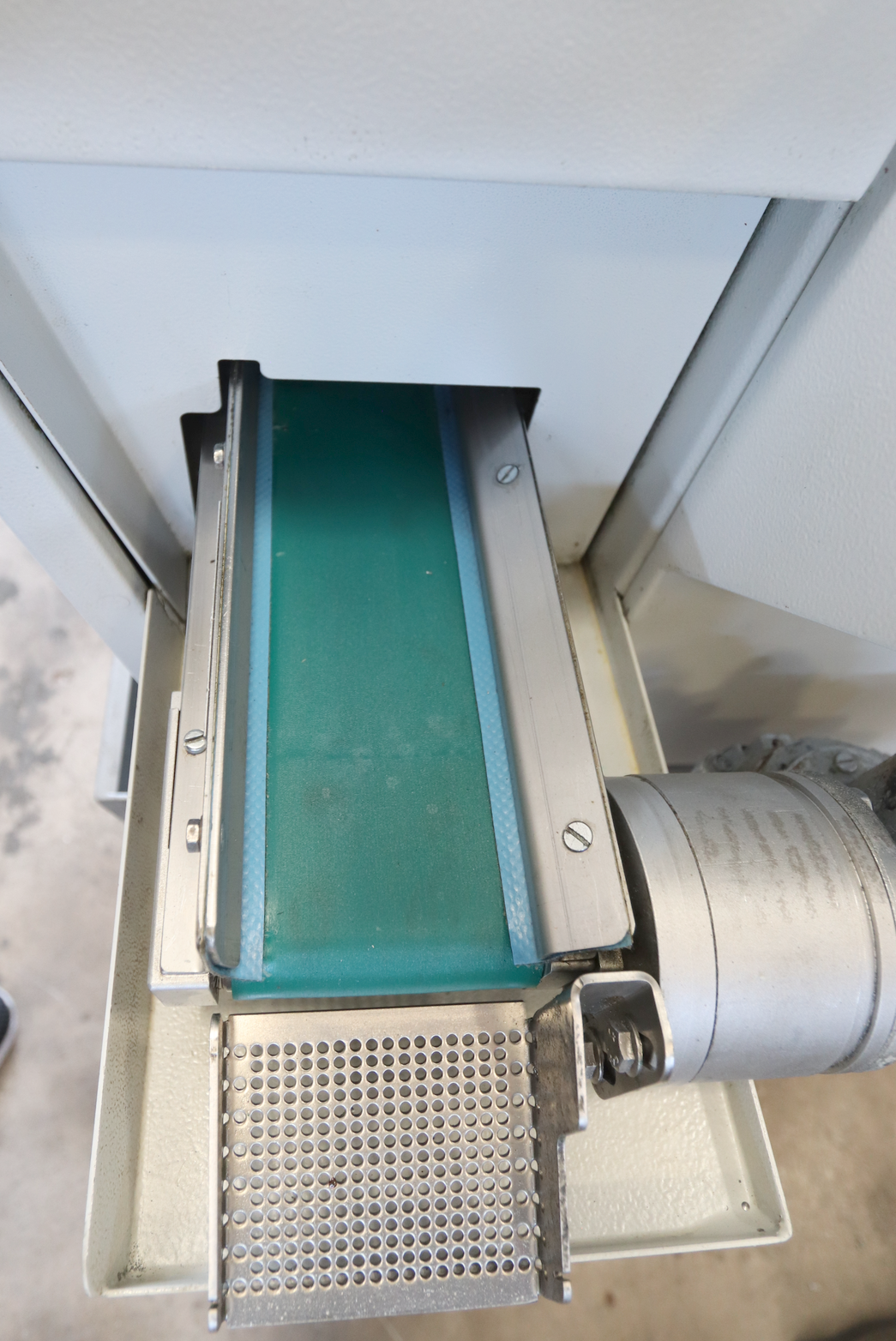

| Nastro trasportatore | |

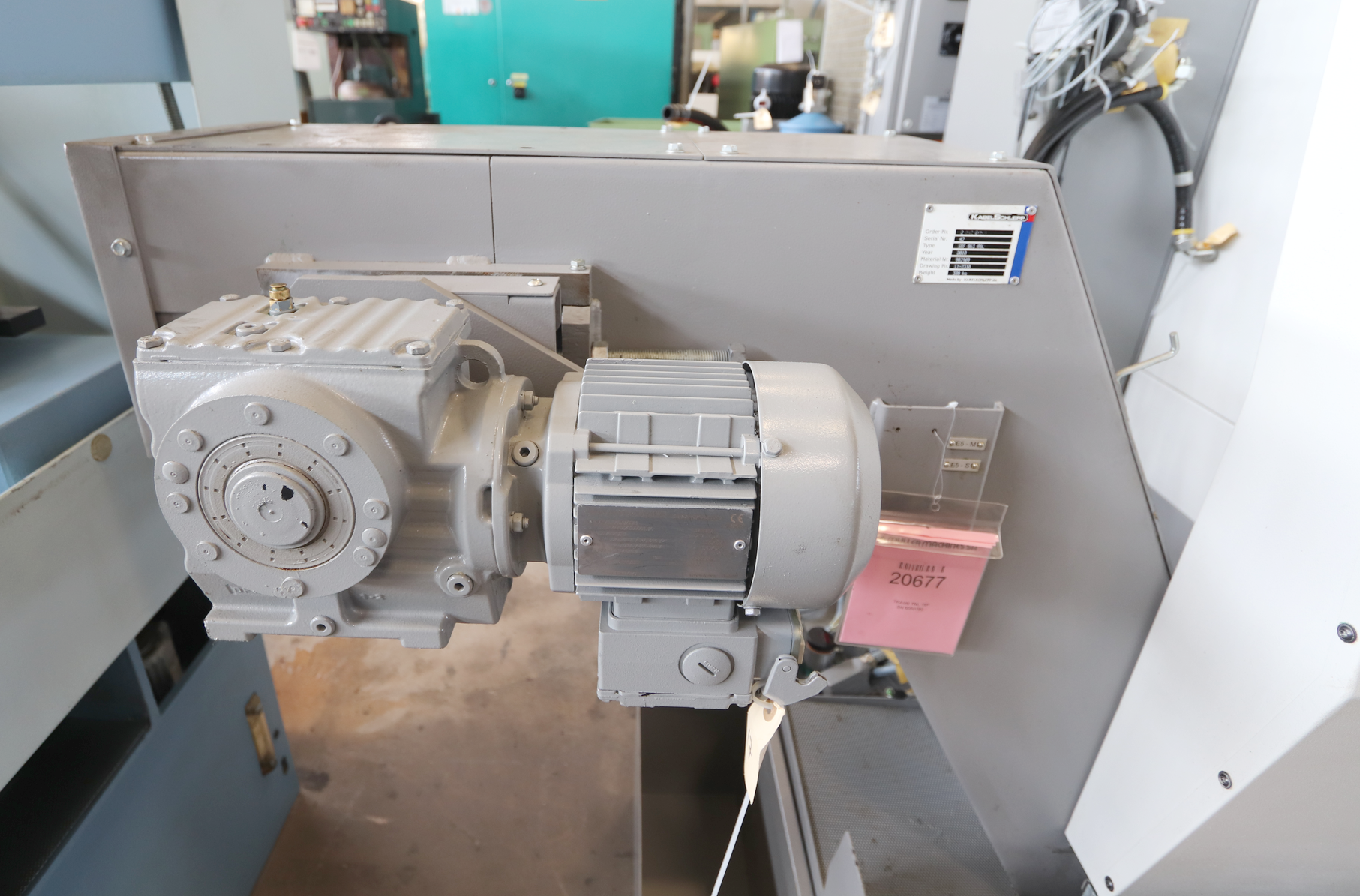

| Convogliatore di trucioli | |
| Pompa refrigerante alta pressione | 30 bar |
| Raffreddatore ad acqua | |

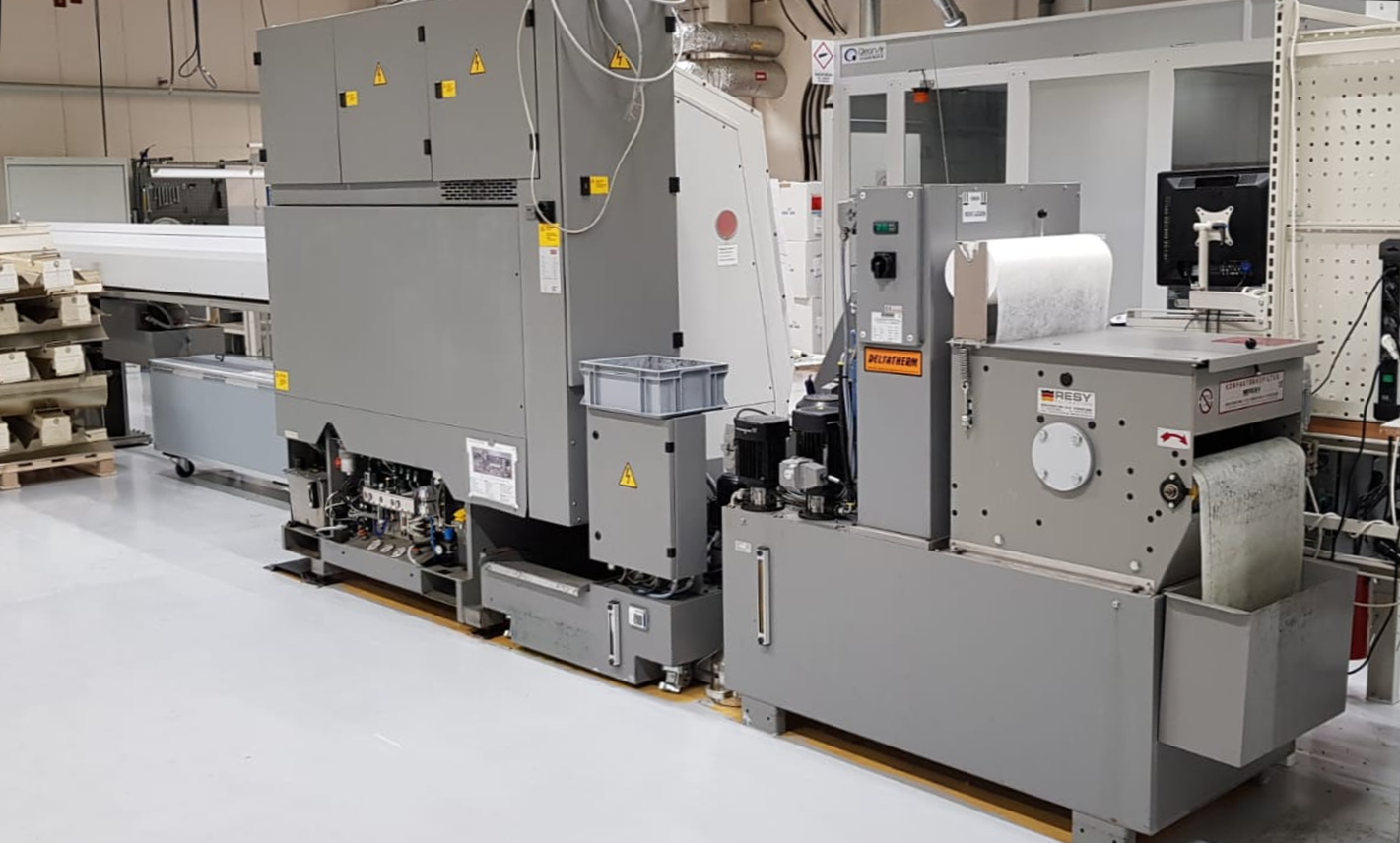

| Filtro a carta | |

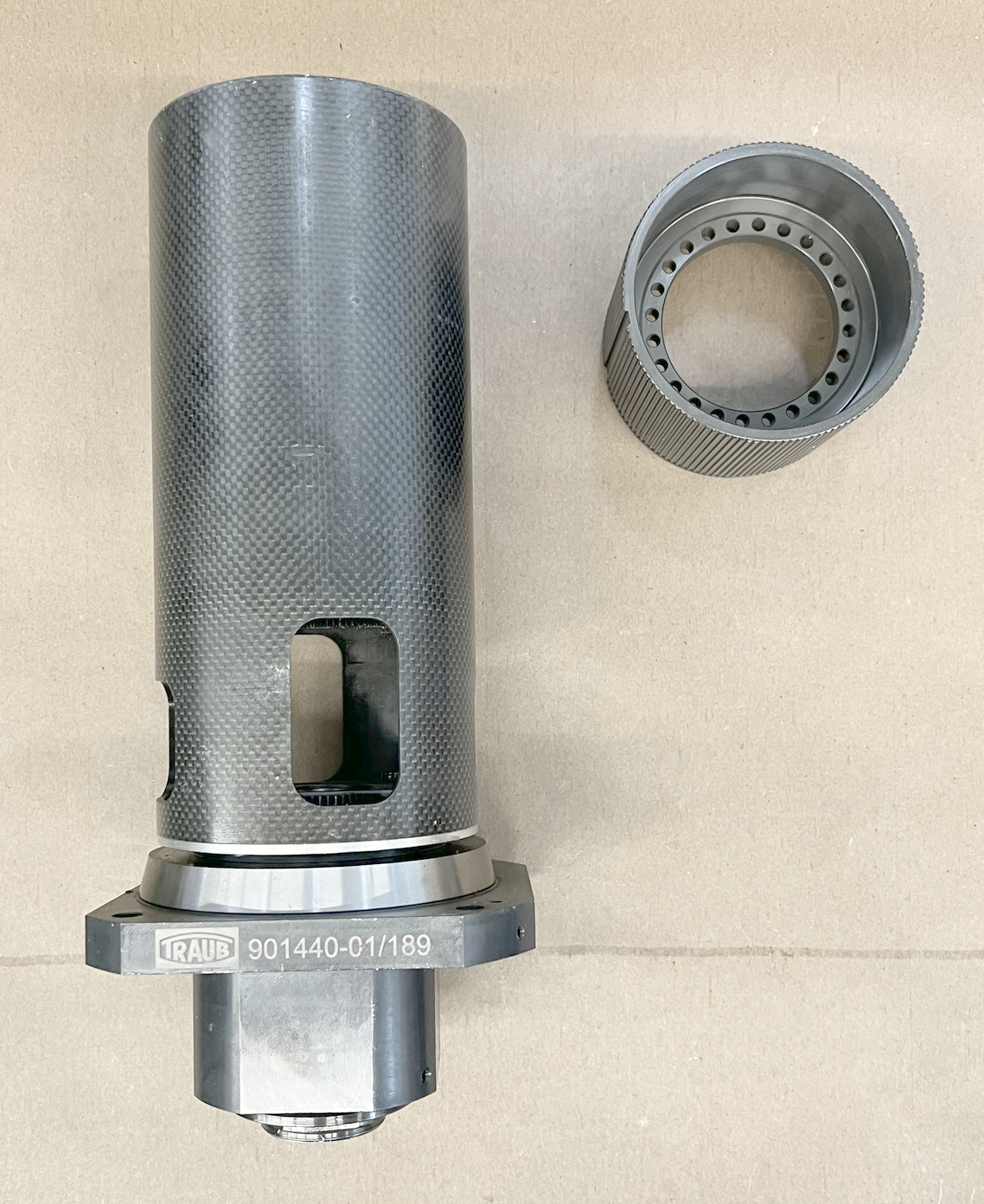

| Set di riduzione | |

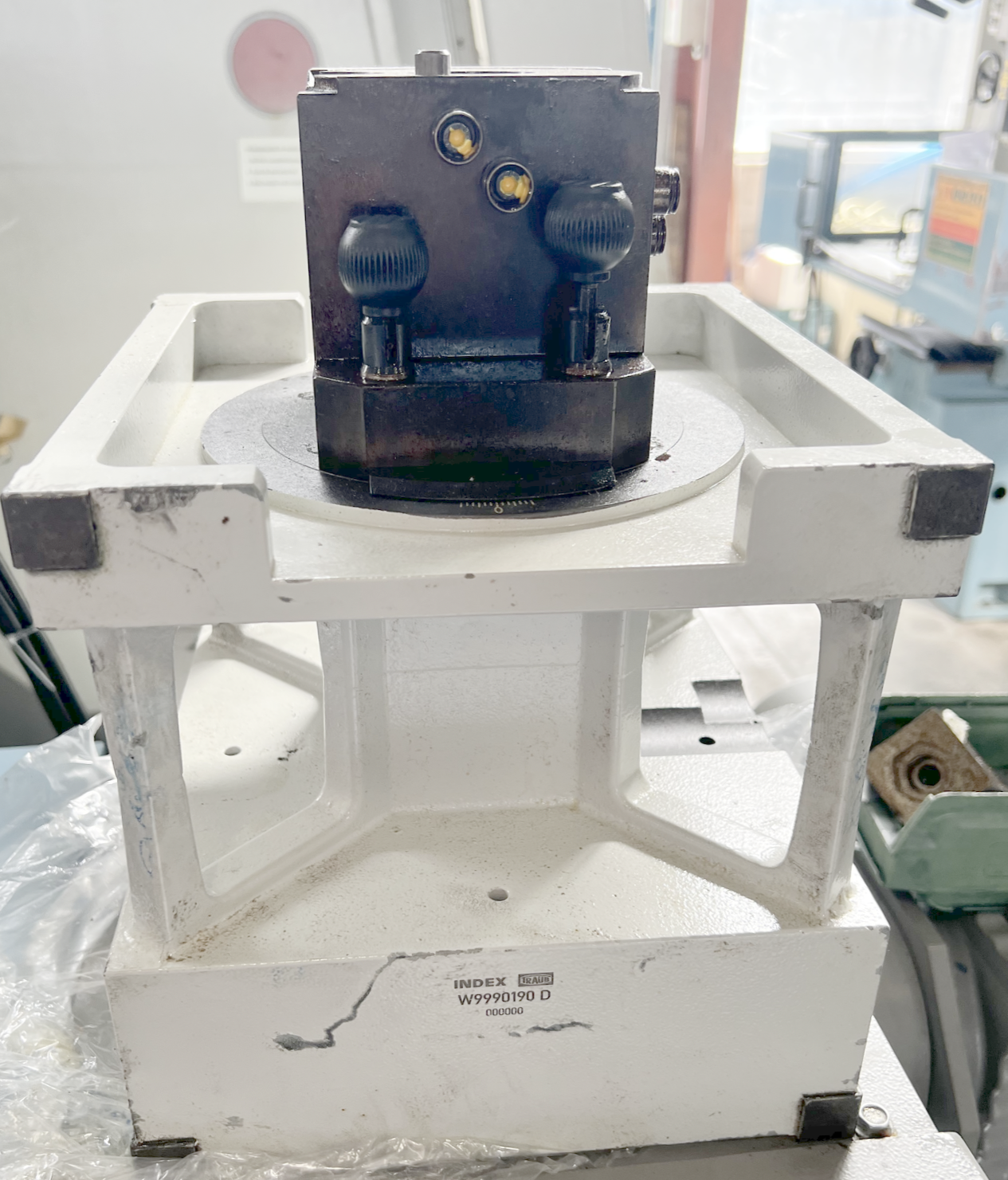

| Blocco di preimpostazione dell'utensile | |
| Manica di guida | |
| Apparecchio per fresare | |
| Lampada | |
| Sistema di estinzione (senza bombola) |
