FEHLMANN PICOMAX 80
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
FEHLMANN PICOMAX 80 is a Centro di lavoro a 4 assi, progettato per precisione elevata, grande accuratezza e affidabilità. Capacità di lavoro: tavola 1230×410 mm, 7 scanalature a T 12H8 a 50 mm, carico max 250 kg; corse X700 Y315 Z495 V180 mm; sporgenza 370 mm; distanza mandrino-tavola 620 mm. Specifiche principali: mandrino a variazione continua 50–9200 t/min; avanzamenti 1–9000 mm/min; avanzamenti rapidi X/Y 9 m/min, Z 4 m/min; alimentazione 3×380 V 50 Hz; potenza 16 kW; peso ~3200 kg; ingombro 2500×2500×2450 mm. Accessori: divisore 4° asse FEHLMANN AT 100 CNC, lampada. Permette tolleranze strette; ideale per automotive, orologeria, costruzione di macchine, aerospaziale e medicale.
| Numero di assi totale | 4 |
| Lunghezza della tavola | 1230 mm |
| Larghezza della tavola | 410 mm |
| Numero scanalatura a T: | 7 |
| Distanze tra le scanalature a T | 50 mm |
| Larghezza della scanalatura a T | 12H8 mm |
| Peso mass. su tavola | 250 kg |
| Corsa longitudinale (X-asse) | 700 mm |
| Corsa trasversale (Y-assi) | 315 mm |
| Corsa verticale (Z-Asse) | 495 mm |
| Corsa verticale (V-Asse) | 180 mm |
| Sporgenza | 370 mm |
| e tavola | 620 mm |
| Velocità mandrino: | |
| con variatore continuo | |
| da | 50 t/min |
| fino | 9200 t/min |
| Avanzamenti di lavoro | 1 - 9000 mm/min |
| Avanzamento rapido: Longitudinale | 9 m/min |
| Eilgang: Quer | 9 m/min |
| Eilgang: Vertikal | 4 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza totale installata | 16 kW |
| Peso della macchina circa | 3200 kg |
| Dimensioni macchina: | |
| Lunghezza | 2500 mm |
| Larghezza | 2500 mm |
| Altezza | 2450 mm |
| Accessori diversi: | |
| Refrigerazione | |

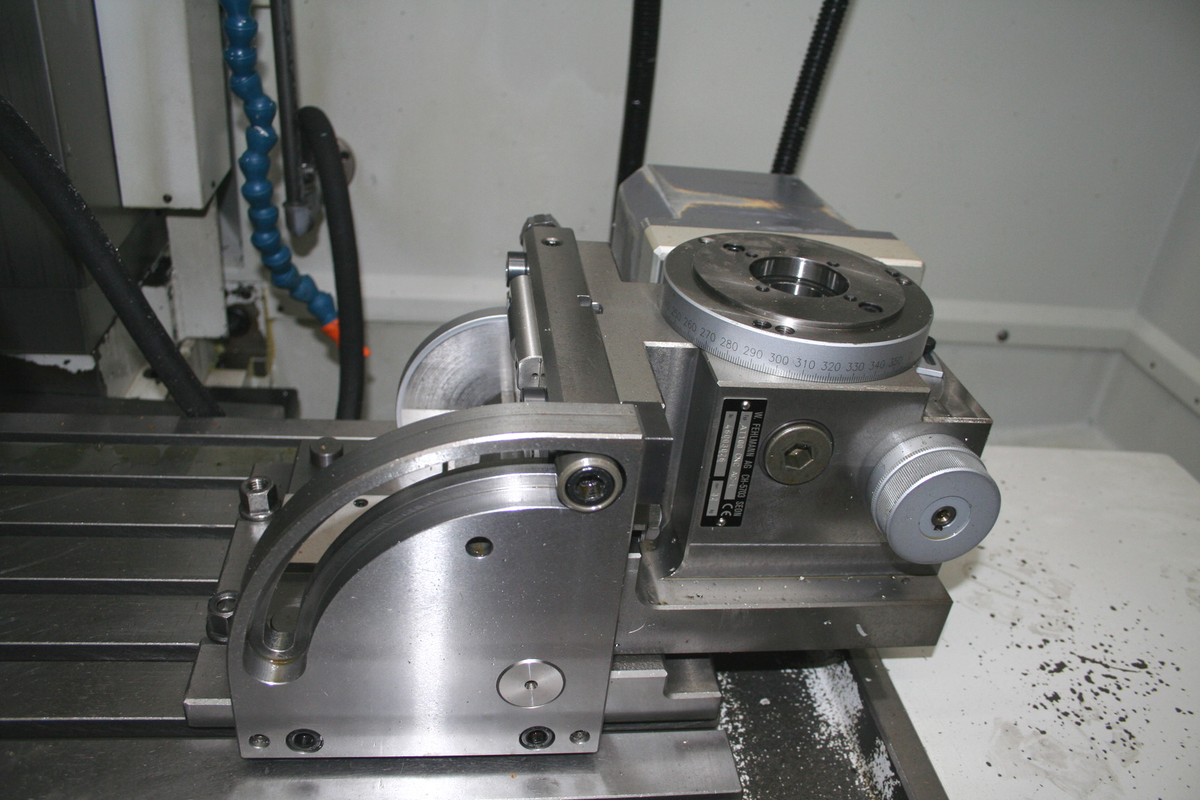

| Divisore quarto asse | FEHLMANN AT 100 CNC |
| Lampada |
