ELB SMART BD10 STC è una rettificatrice piano/profili CNC, concepita per elevata precisione, accuratezza e affidabilità. Capacità: tavola 1360×590 mm, X1100 Z670 Y400 mm, rettifica 1000×600 mm, carico 1000 kg. Specifiche: mola Ø400×100 mm (foro127), 1450 rpm, mandrino 10 kW, tavola 2–30 m/min, avanzamenti fino 2000/1500 mm/min, rapido Y 1 m/min, 3×400V, potenza 30 kW, peso ~6900 kg, ingombro 3550×2410×2660 mm. Accessori: refrigerazione, filtro carta, aspiratore nebbia, piastra magnetica 800×600, ravvivatore, dispositivo profili, set mole/flange, volantino elettronico. Consente tolleranze strette; ideale per automotive, aerospaziale, utensili, medicale, orologeria.
| Lunghezza della tavola | 1360 mm |
| Larghezza della tavola | 590 mm |
| Spostamento dei assi: | |
| Corsa longitudinale (X-asse) | 1100 mm |
| Corsa trasversale (Z-assi) | 670 mm |
| verticale (Y-assi) | 400 mm |
| Peso mass. su tavola | 1000 kg |
| Lunghezza di rettificatione | 1000 mm |
| Larghezza massimo rettificabile | 600 mm |
| Altezza massimo sopra tavola | 640 mm |
| Mola: | |
| Diametro | 400 mm |
| Larghezza | 100 mm |
| Alesaggio | 127 mm |
| Giri della mola: | 1450 |
| Velocità di tavola: | |
| con variatore continuo | |
| da | 2 m/min |
| fino | 30 m/min |
| Avanzamento trasversale automatico: | |
| da | mm/min |
| fino | 2000 mm/min |
| Avanzamento verticale automatico: | |
| da | mm/min |
| fino | 1500 mm/min |
| Rapido verticale | 1 m/min |
| Livello di rumore | 75 dB (A) |
| Collegamento 50 Hz 3x | 400 Volt |
| Potenza motore della mola | 10 kW |
| Potenza totale installata | 30 kW |
| Peso della macchina circa | 6900 kg |
| Dimensioni macchina: | |
| Lunghezza | 3550 mm |
| Larghezza | 2410 mm |
| Altezza | 2660 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Filtro a carta | |

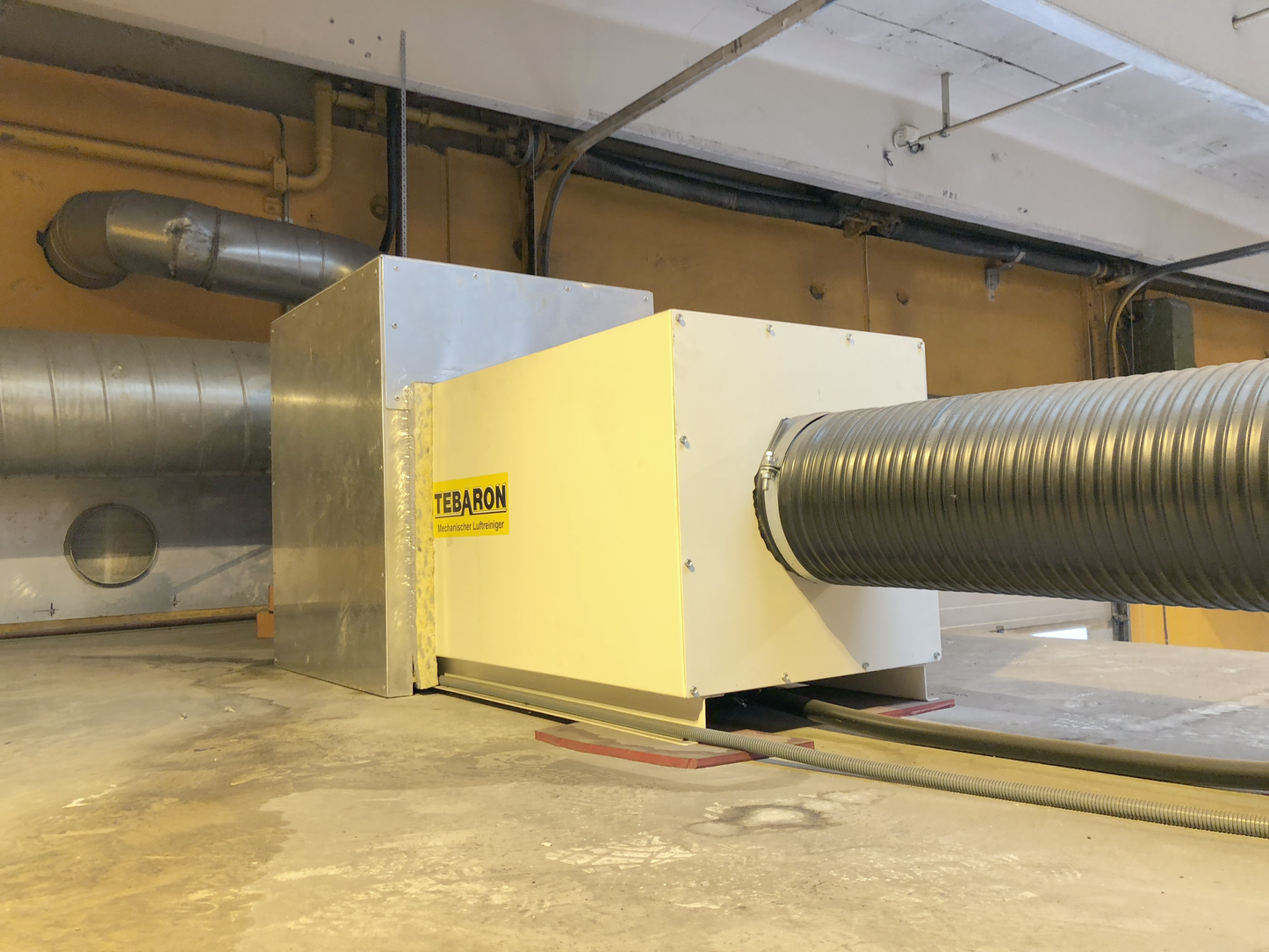

| Aspiratore nebbia d'olio (disoleatore) | |
| Piano magnetico: | |
| Lunghezza | 800 mm |
| Larghezza | 600 mm |
| Ravvivatore | |
| Dispositivo di laminazione dei profili | |
| Set di mola | |
| Set di flangia | |
| Volantino elettronico |
