TSCHUDIN HTG 610
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
TSCHUDIN HTG 610 è una rettificatrice per cilindri di precisione, ad alta accuratezza e affidabilità. Punte H100 mm, distanza fra punte 680 mm, corsa longitudinale max 620 mm. Mola Ø350 mm, alesaggio 127 mm, larghezza mola 50 mm; giri mola 3 stadi 1640–2300 t/min. Giri mandrino pezzo stepless 65–500 t/min, rotante 360°; cono mandrino 5 CM, contropunta 3 CM; tavola inclinabile 8°, velocità fino 5 m/min. Alimentazione 50Hz 3×380V; motore mola 4 CV; potenza totale 7 CV; peso ≈2500 kg; ingombro 2700×1800×1900 mm. Accessori: rettifica interni escamotabile, raffreddamento, filtrazione carta, dispositivo scintillazione, lampada, ciclo automatico. Garantisce tolleranze ristrette in applicazioni di precisione
Dati tecnici forniti a titolo puramente indicativo
| Altezza punte | 100 mm |
| Distanza fra le punte | 680 mm |
| Course longitudinale maxi | 620 mm |
| Mola: | |
| Diametro | 350 mm |
| Alesaggio | 127 mm |
| larghezza massimo della mola | 50 mm |
| Giri della mola: | |
| numeri (gradini) | 3 |
| da | 1640 t/min |
| fino | 2300 t/min |
| Testa porta pezzo: | |
| giri: | |
| con variatore continuo | |
| da | 65 t/min |
| fino | 500 t/min |
| girevole | 360 ° |
| Attacco mandrino | 5 CM |
| Cono della contropunta: | 3 CM |
| Inclinazione massimo tavola | 8 ° |
| Velocità della tavola: | |
| con variatore continuo | |
| fino | 5 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Motore mandrino portamola ext. | 4.0 CV |
| Potenza totale installata | 7 CV |
| Peso della macchina circa | 2500 kg |
| Dimensioni macchina: | |
| Lunghezza | 2700 mm |
| Larghezza | 1800 mm |
| Altezza | 1900 mm |
| Accessori diversi: | |
| Apparecchio per rettificare interni ritirabile: | |
| Giri mandrino | 50 t/min |

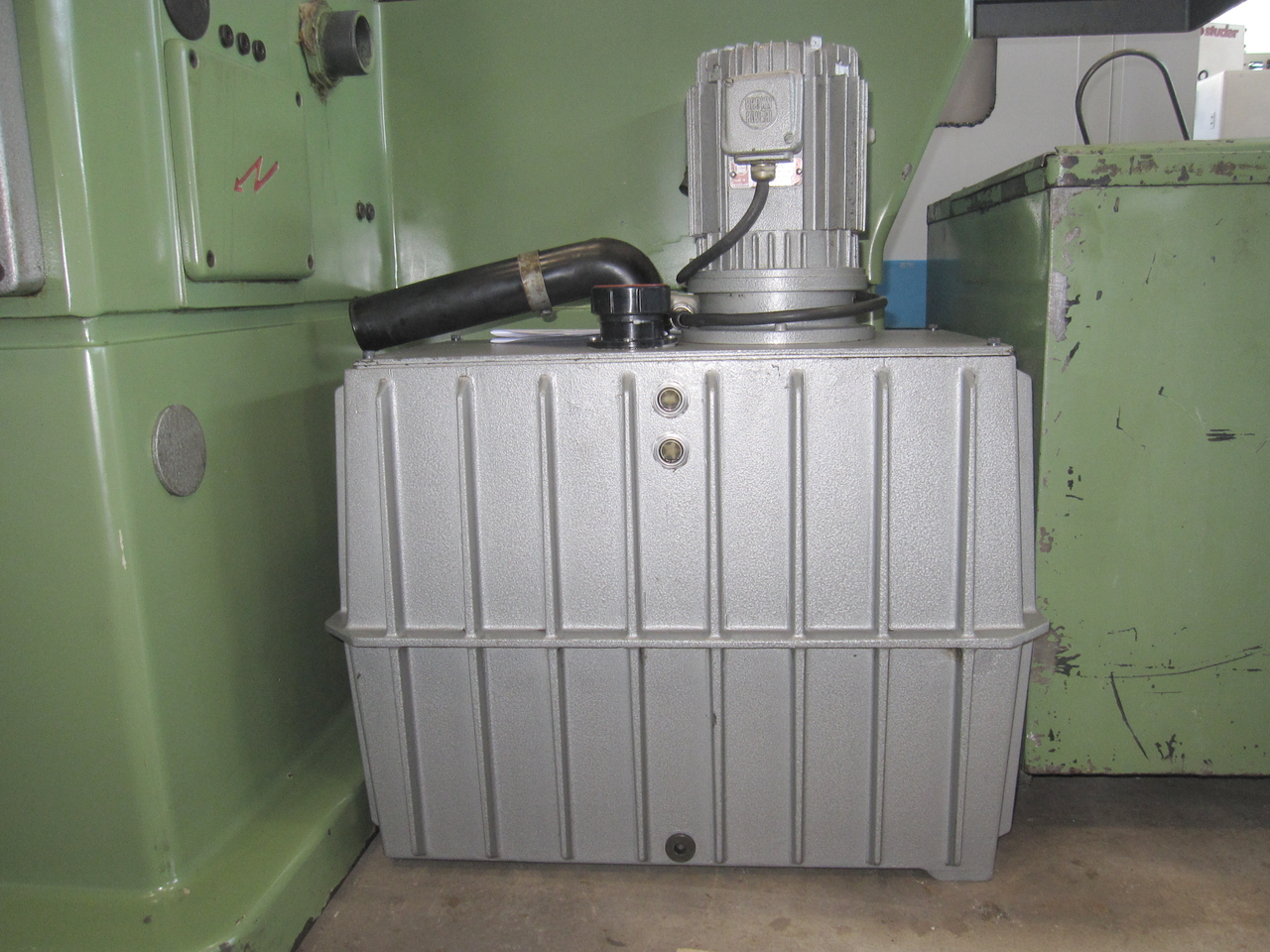

| Refrigerazione | |
| Filtro a carta | |
| Dispositivo di scintillazione | |
| Lampada | |
| Vollautomatischer Arbeitszyklus | |
| Rettifica in profondità | |
| Balayage avec prise de passe à gauche | |
| Balayage avec prise de passe à droite | |
| Balayage avec prise de passe à droite et gauche | |
| Pour tous les cycles temporisation cote atteinte |
