SCHAUBLIN 13
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

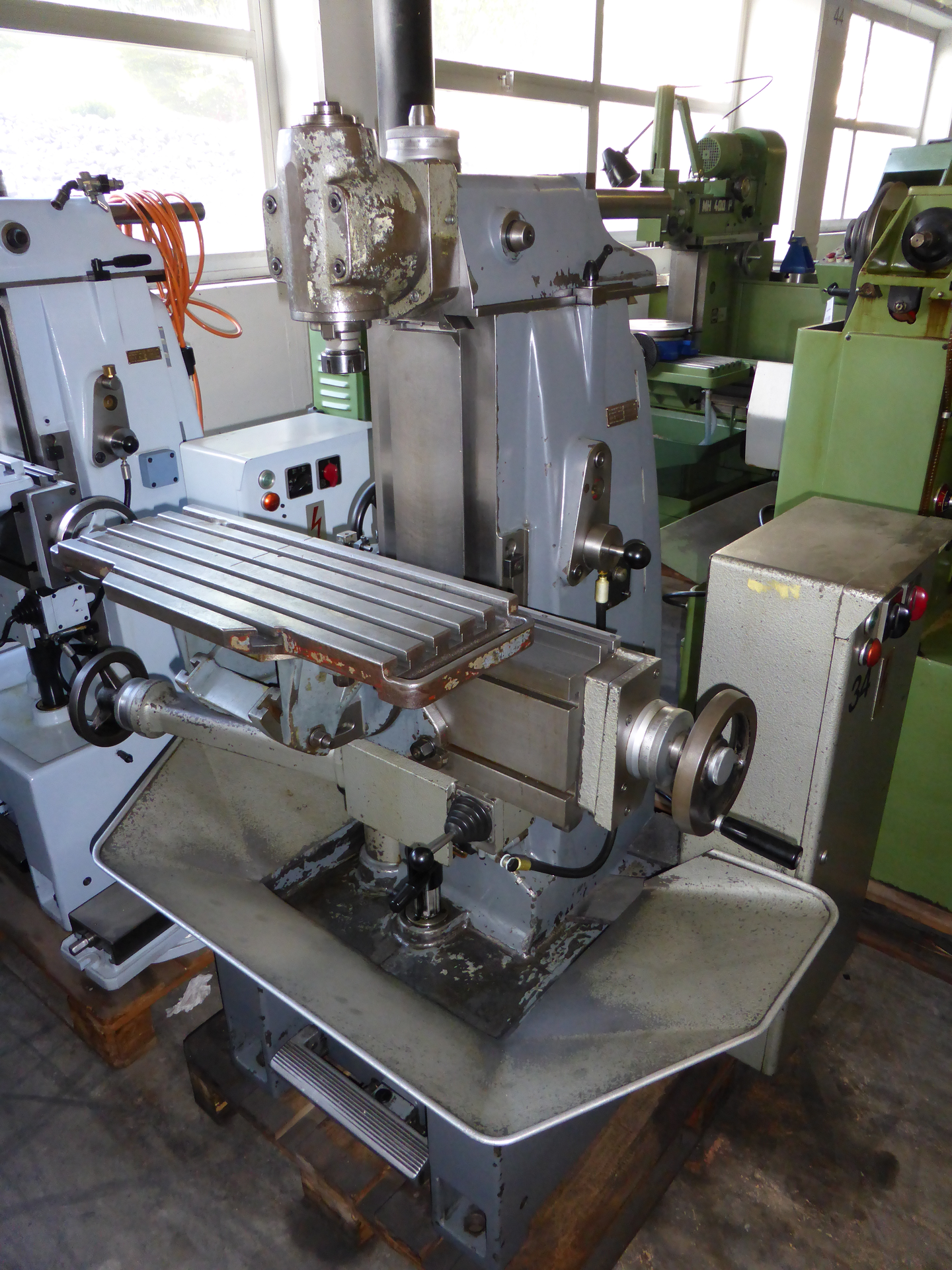

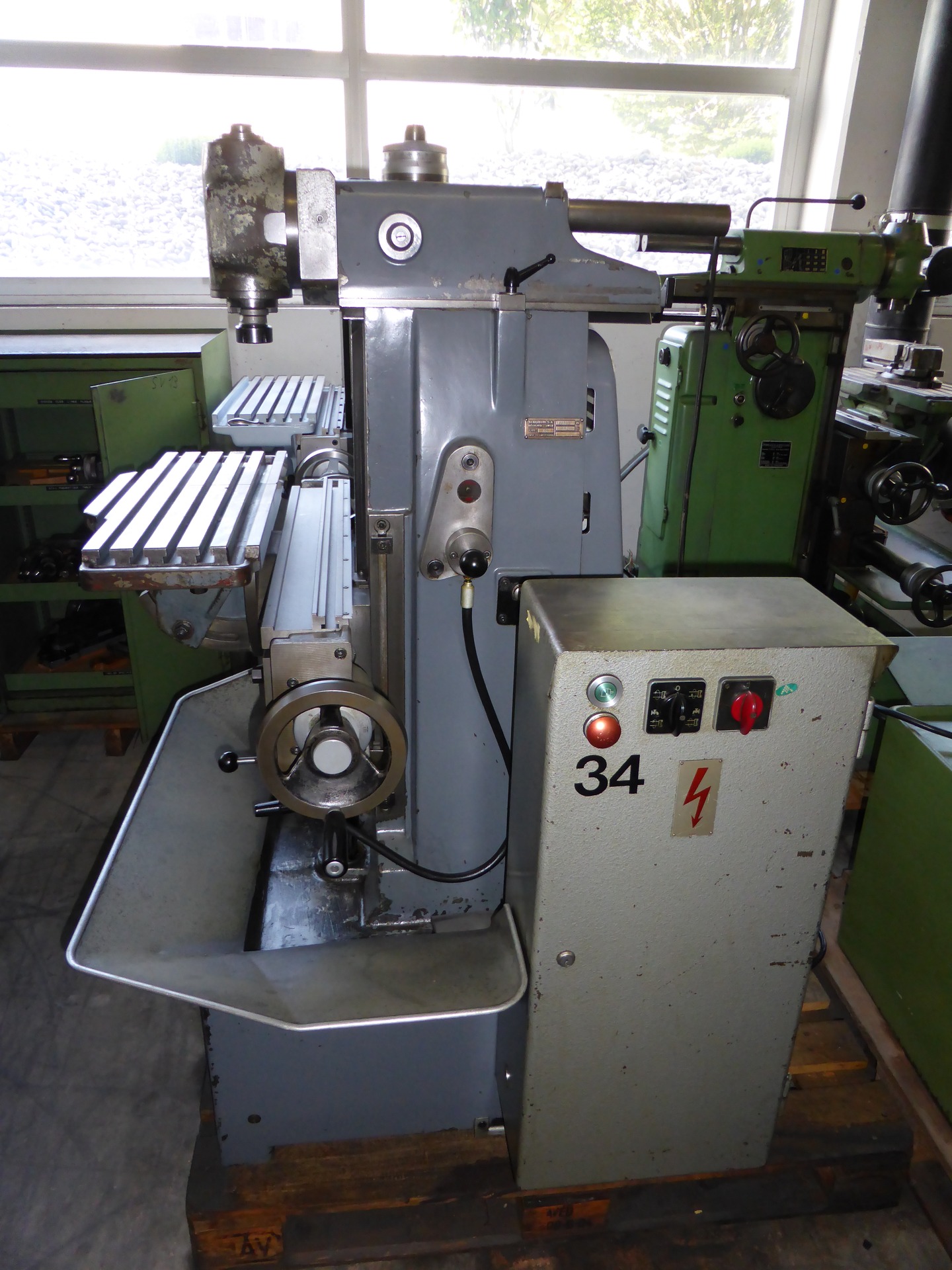

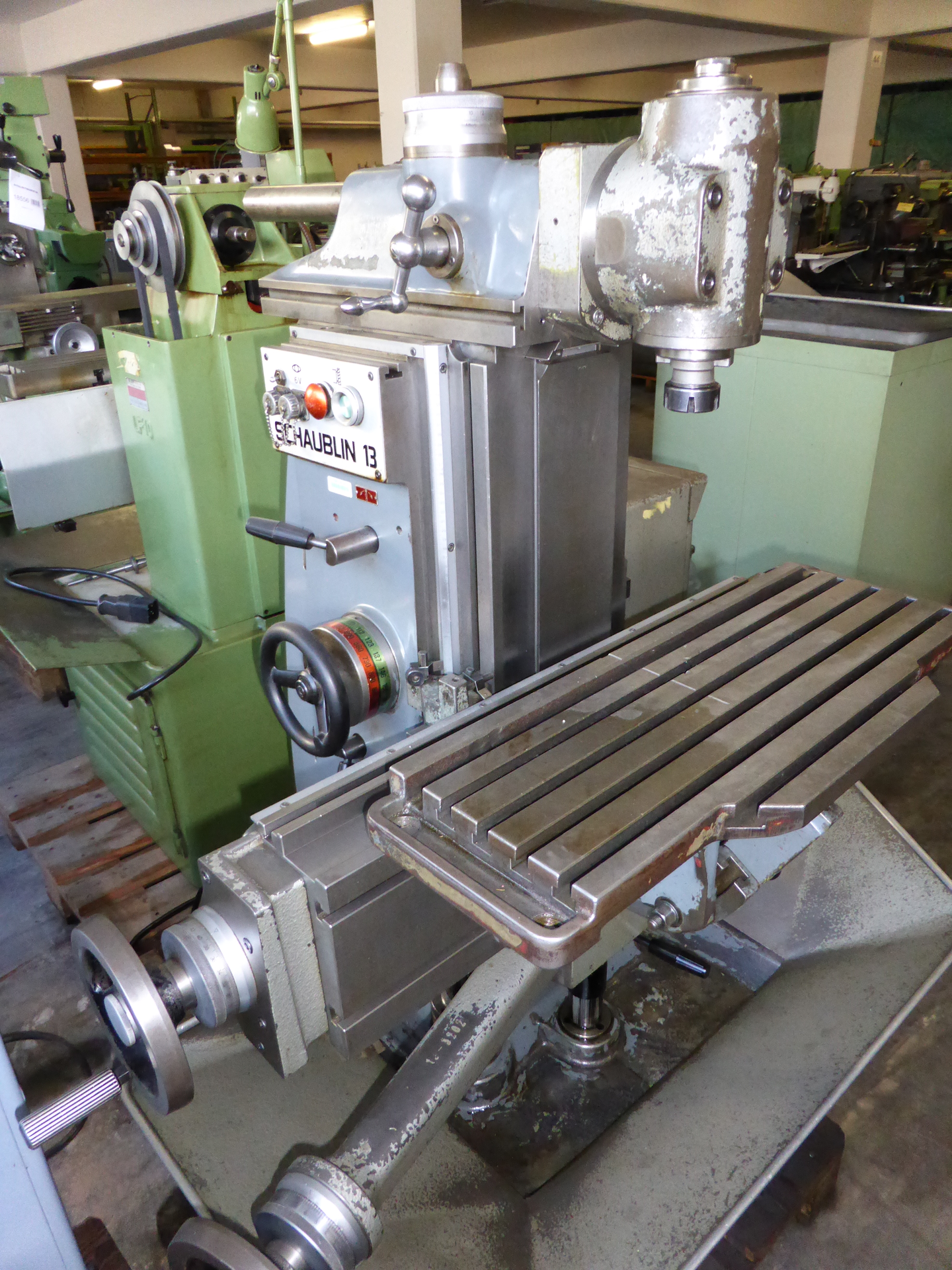

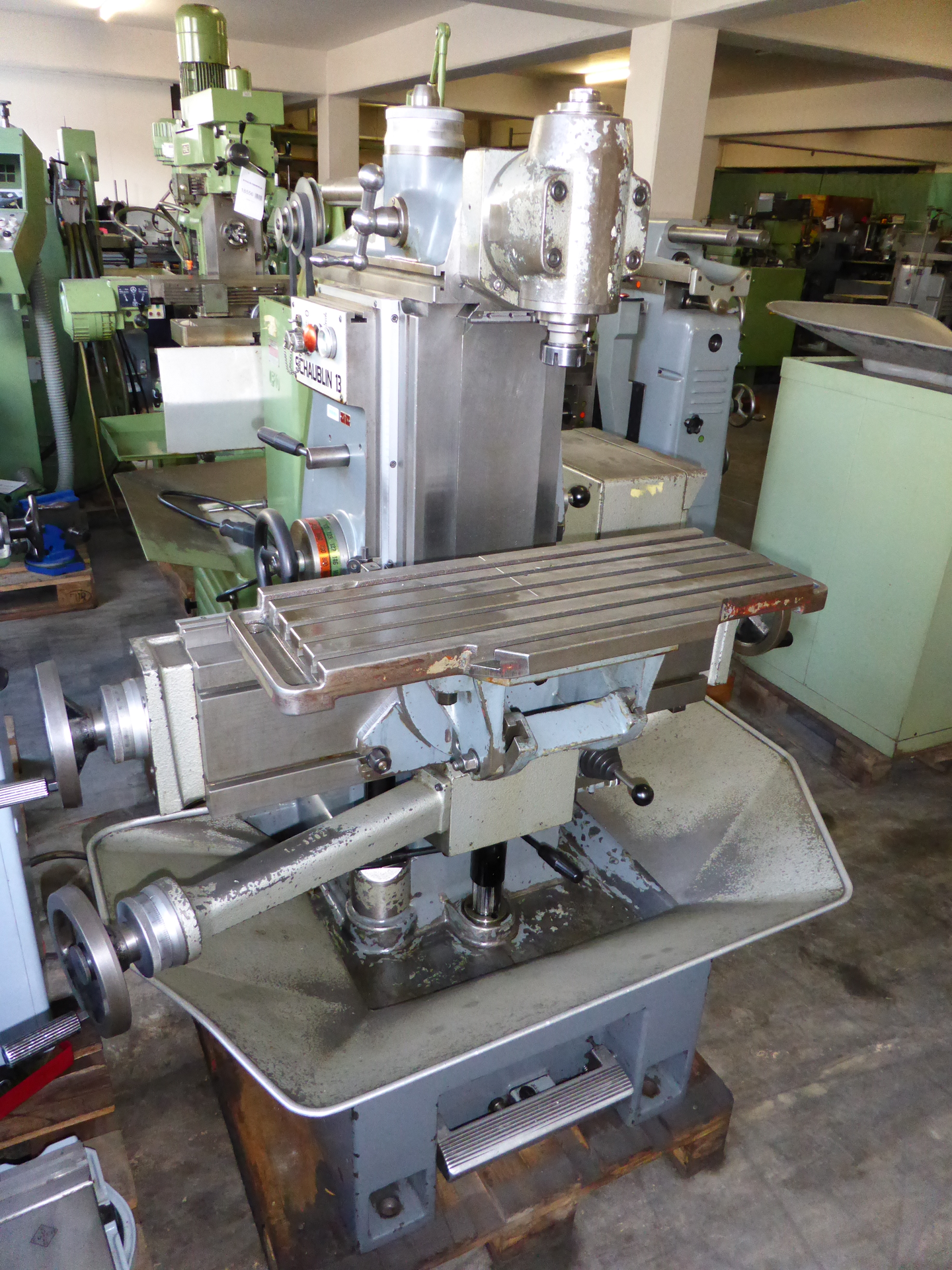

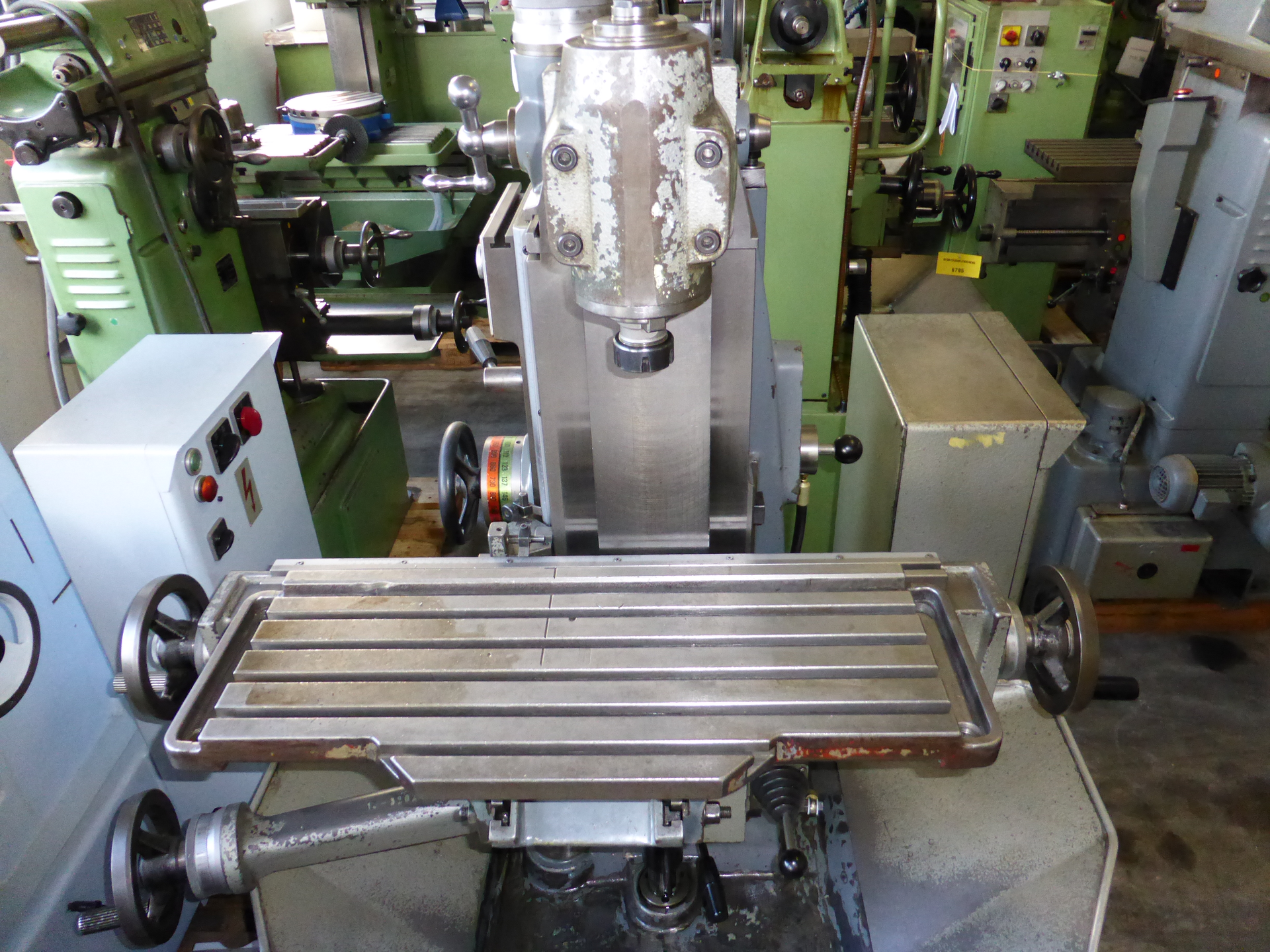

SCHAUBLIN 13 è una Fresatrice universale ad alta precisione, progettata per elevata accuratezza e affidabilità. Capacità: tavola 600×210 mm; corse X260, Y150, Z310 mm; distanza mandrino V–tavola 310 mm, H–tavola 410 mm. Dati tecnici: cono 30 ISO; velocità 58–2000 t/min; 10 avanzamenti 12–400 mm/min (long/vert); rapidi 1,2 m/min; alimentazione 3x380 V 50 Hz; motore 2,0 CV; potenza totale 3 CV; peso ≈700 kg; ingombro 1500×1100×1600 mm. Consente tolleranze strette; applicazioni tipiche: automotive, orologeria, costruzione macchine, aerospaziale, medicale.
| Lunghezza della tavola | 600 mm |
| Larghezza della tavola | 210 mm |
| Corsa longitudinale (X-asse) | 260 mm |
| Corsa trasversale (y asse) | 150 mm |
| Corsa verticale (Z-Asse) | 310 mm |
| Distanza fra mandrino verticale e tavola | 310 mm |
| Distanza fra mandrino orizzontale e tavola | 410 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 58 t/min |
| fino | 2000 t/min |
| Attacco mandrino | 30 ISO |
| Avanzamenti: numero | 10 |
| longitudinale da | 12.0 mm/min |
| fino | 400 mm/min |
| verticale da | 12.0 mm/min |
| fino | 400 mm/min |
| Avanzamenti rapidi: | |
| longitudinale | 1.2 m/min |
| verticale | 1.2 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 2.0 CV |
| Potenza totale installata | 3 CV |
| Peso della macchina circa | 700 kg |
| Dimensioni macchina: | |
| Lunghezza | 1500 mm |
| Larghezza | 1100 mm |
| Altezza | 1600 mm |
