ACIERA F 3
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

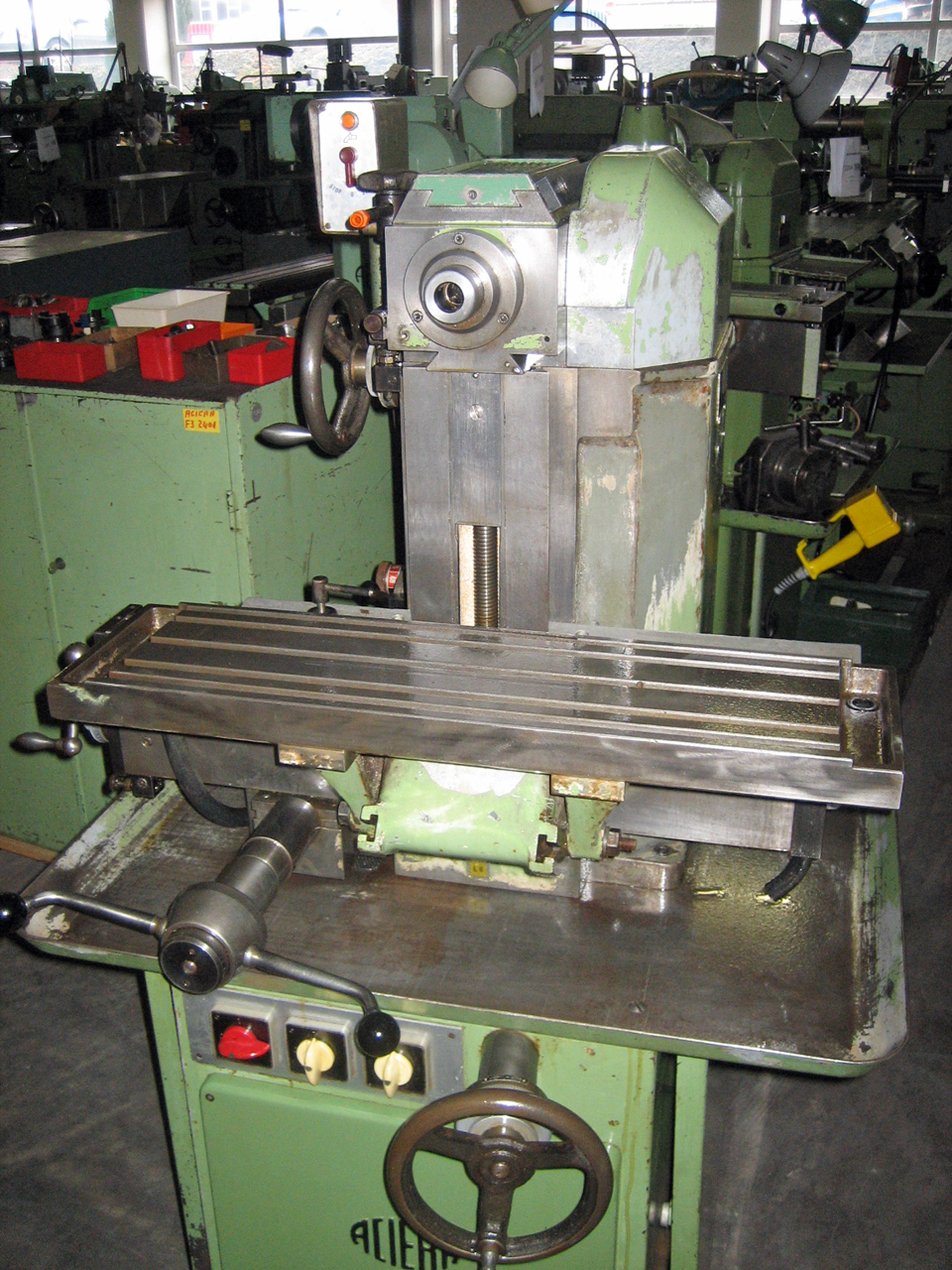

ACIERA F 3 è una fresatrice universale per precisione, alta accuratezza e affidabilità. Tavola 600×190 mm; corse X300 Y135 Z300 mm; distanza mandrino V–tavola 260 mm, H–tavola 310 mm. Mandrino 8 marce 100–2000 t/min; attacchi V ISO30 H W20; 8 avanzamenti 12–116 mm/min. Alimentazione 50 Hz 3x380 V; motore 2,0 CV; potenza 3 CV; peso ≈600 kg; ingombri 1100×900×1600 mm. Morsa (larghezza ganascia 100 mm). Permette tolleranze strette; adatta ad automotive, orologeria, costruzione macchine, aerospazio e medicale
| Lunghezza della tavola | 600 mm |
| Larghezza della tavola | 190 mm |
| Corsa longitudinale (X-asse) | 300 mm |
| Corsa trasversale (y asse) | 135 mm |
| Corsa verticale (Z-Asse) | 300 mm |
| Distanza fra mandrino verticale e tavola | 260 mm |
| Distanza fra mandrino orizzontale e tavola | 310 mm |
| Giri mandrino: | |
| numeri (gradini) | 8 |
| da | 100 t/min |
| fino | 2000 t/min |
| Attacco mandrino: | |
| Verticale | ISO 30 |
| Orizzontale | W20 |
| Avanzamenti: numero | 8 |
| longitudinale da | 12.0 mm/min |
| fino | 116 mm/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza del motore | 2.0 CV |
| Potenza totale installata | 3 CV |
| Peso della macchina circa | 600 kg |
| Dimensioni macchina: | |
| Lunghezza | 1100 mm |
| Larghezza | 900 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |
| Morsa : larghezza ganascia | 100 mm |
| Refrigerazione | |
| Controstampo |
