SCHÜTTE SF 26
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!
SF 26 è un tornio automatico plurimandrino SCHÜTTE, progettato per precisione, elevata accuratezza e affidabilità. Capacità: 6 mandrini; passaggio 26 mm; avanzamento barra 80 mm; lunghezza tornibile 40 mm; corsa slitte 63/39,6 mm; fino 31 pezzi; tempo ciclo fino 95 s. Specifiche: 355–5000 t/min; 50 Hz 3x 380 V; 15 kW; peso ≈4000 kg; ingombro L3125×W1030×H2000 mm. Accessori: caricatore IEMCA PRA 40/33P, 2 slitte longitudinali, 6 unità di foratura con avanzamento indipendente, 1 rullatore filetti, revolver 6 pos., filettatura tangenziale. Permette tolleranze strette; impieghi tipici: automotive, orologeria, utensili, aerospaziale, medicale.
| Numero di mandrini | 6 |
| Passaggio rotondo | 26 mm |
| Avanzamento massimo della barra | 80 mm |
| Lunghezza mass. tornibile | 40 mm |
| Corsa massimo slitta longitudinal | 63 / 39.6 mm |
| Numero di pezzi possibile | 31 |
| Tempo di fabbricazione pezzi: | |
| da | s |
| fino | 95 s |
| Giri mandrino: | |
| da | 355 t/min |
| fino | 5000 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza | 15 kW |
| Peso della macchina circa | 4000 kg |
| Dimensioni macchina: | |
| Lunghezza | 3125 mm |
| Larghezza | 1030 mm |
| Altezza | 2000 mm |
| Accessori diversi: | |

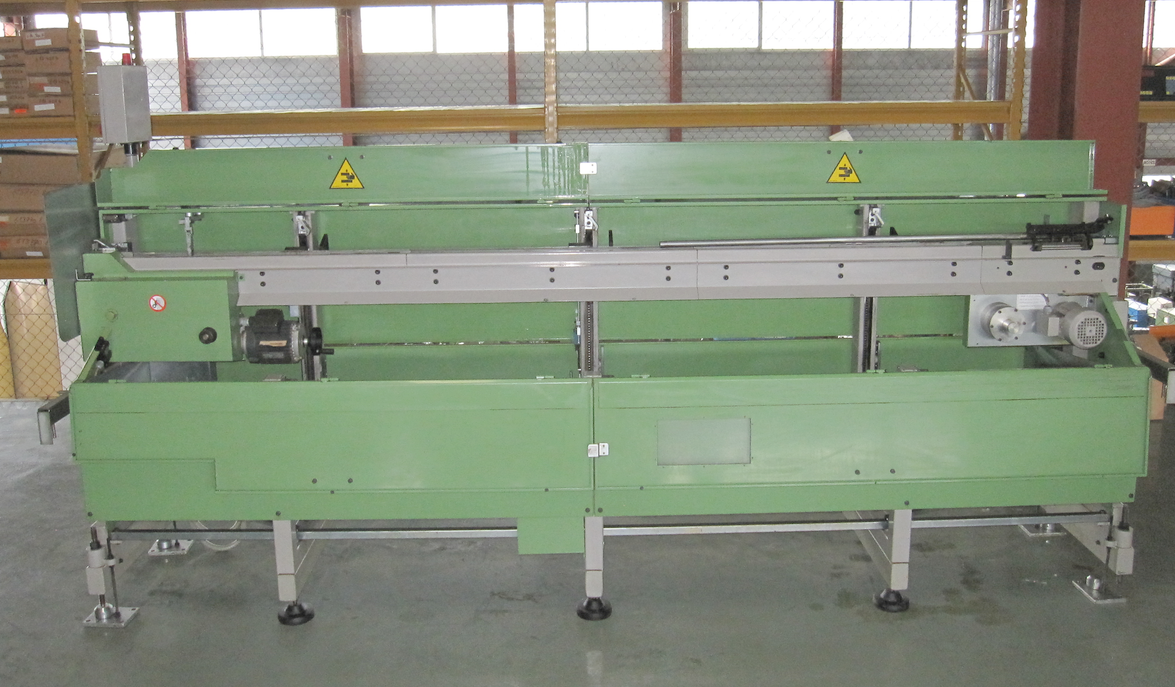

| Caricatore a barre automatico (no barre) | IEMCA PRA 40/33P |
| Refrigerazione | |
| Apparecchio per rollare il filetto | 1 x |
| Slitta longitudinale numero | 2 |
| Apparecchio per forare indipendente | 6 x |
| Appareil à rouler les filêts à commande mécanique | |
| Controllo del utensile | |
| Numero posizione al revolver | 6 x |
| Apparecchio per filettare | tangent. |
