SCHAUBLIN 13
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

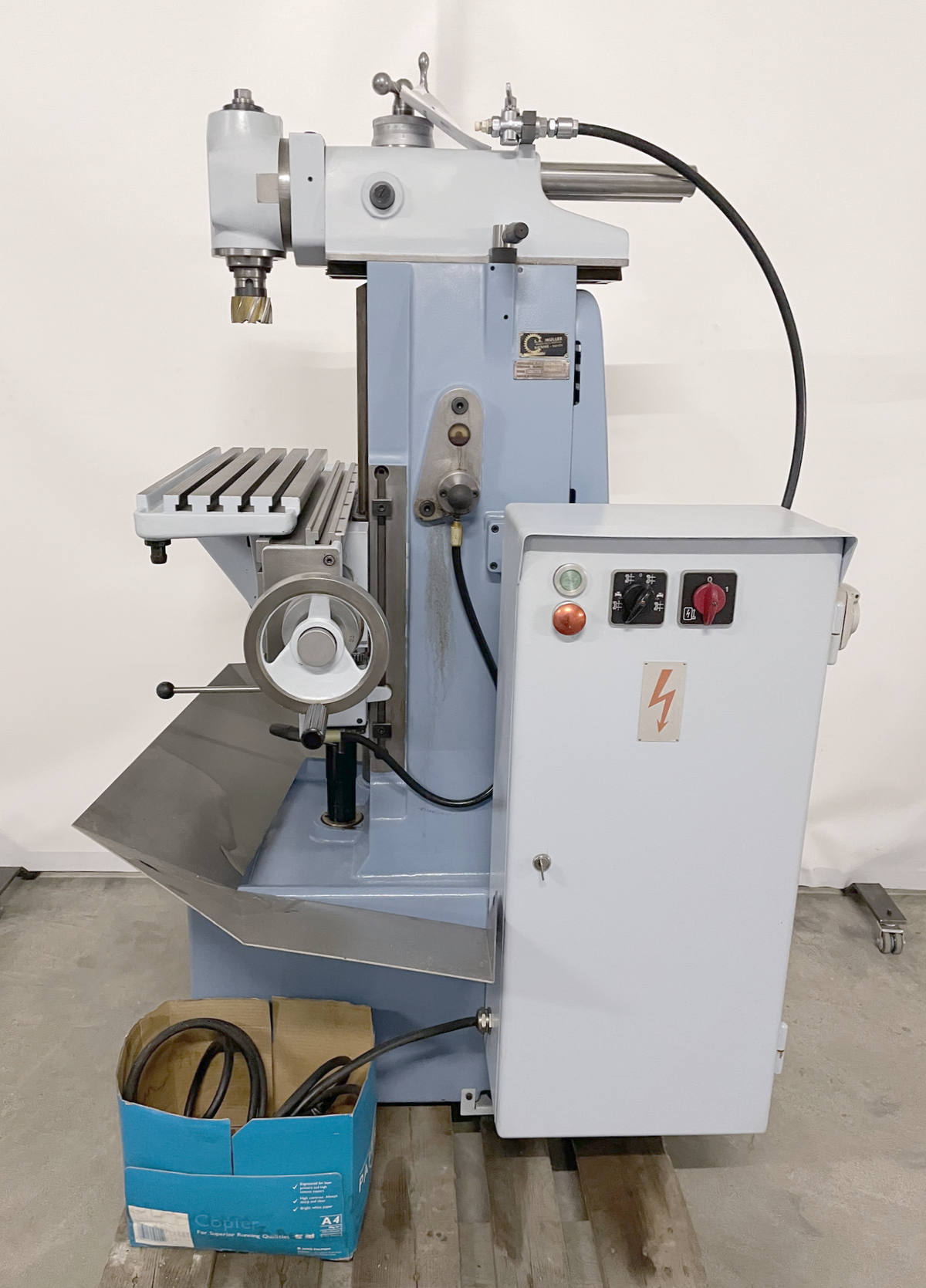

SCHAUBLIN 13 è una fresatrice universale per lavorazioni di precisione, ad alta accuratezza e affidabilità. Tavola 600×210 mm; corse X260 Y150 Z310 mm. Mandrino ISO30, variatore 58–2000 rpm. 10 avanzamenti 12–400 mm/min; rapidi X/Z 1,2 m/min. Alimentaz. 3×380 V 50 Hz, 4 CV; peso ~750 kg; ingombri 1500×1100×1600 mm. Accessori: raffreddamento, tavola rigida, testa verticale. Per tolleranze ristrette; settori: automotive, orologeria, utensileria, aerospazio, medicale.
| Lunghezza della tavola | 600 mm |
| Larghezza della tavola | 210 mm |
| Corsa longitudinale (X-asse) | 260 mm |
| Corsa trasversale (y asse) | 150 mm |
| Corsa verticale (Z-Asse) | 310 mm |
| Giri mandrino: | |
| con variatore continuo | |
| da | 58 t/min |
| fino | 2000 t/min |
| Attacco mandrino | 30 ISO |
| Avanzamenti: numero | 10 |
| longitudinale da | 12.0 mm/min |
| fino | 400 mm/min |
| verticale da | 12.0 mm/min |
| fino | 400 mm/min |
| Avanzamenti rapidi: | |
| longitudinale | 1.2 m/min |
| verticale | 1.2 m/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza totale installata | 4 CV |
| Peso della macchina circa | 750 kg |
| Dimensioni macchina: | |
| Lunghezza | 1500 mm |
| Larghezza | 1100 mm |
| Altezza | 1600 mm |
| Accessori diversi: | |
| Refrigerazione | |
| Tavola fissa | |
| Testa portafresa verticale |
