BLOHM PLANOMAT 408
Scarica la scheda tecnica (PDF)
Serve Aiuto? Scrivici su WhatsApp!

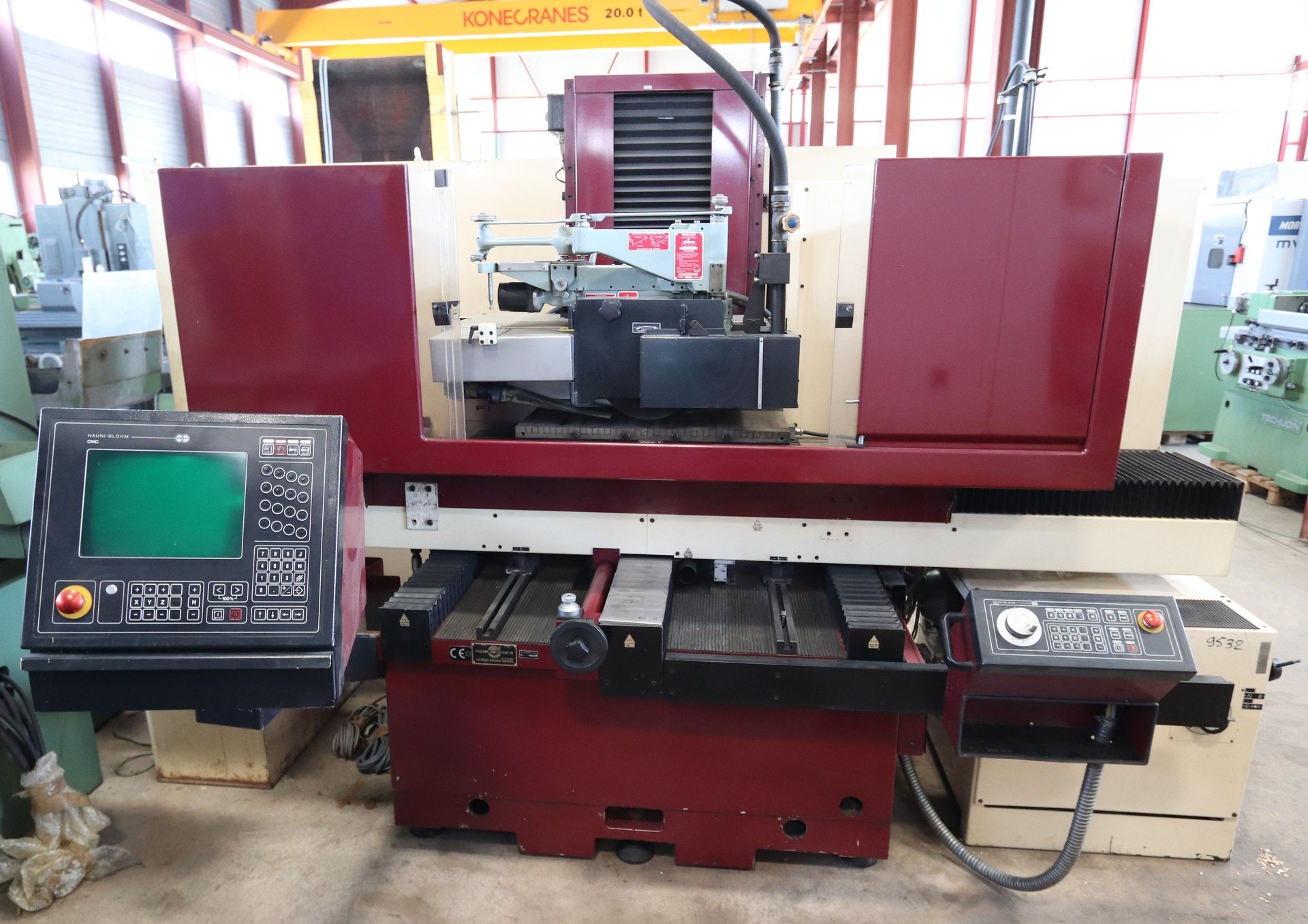

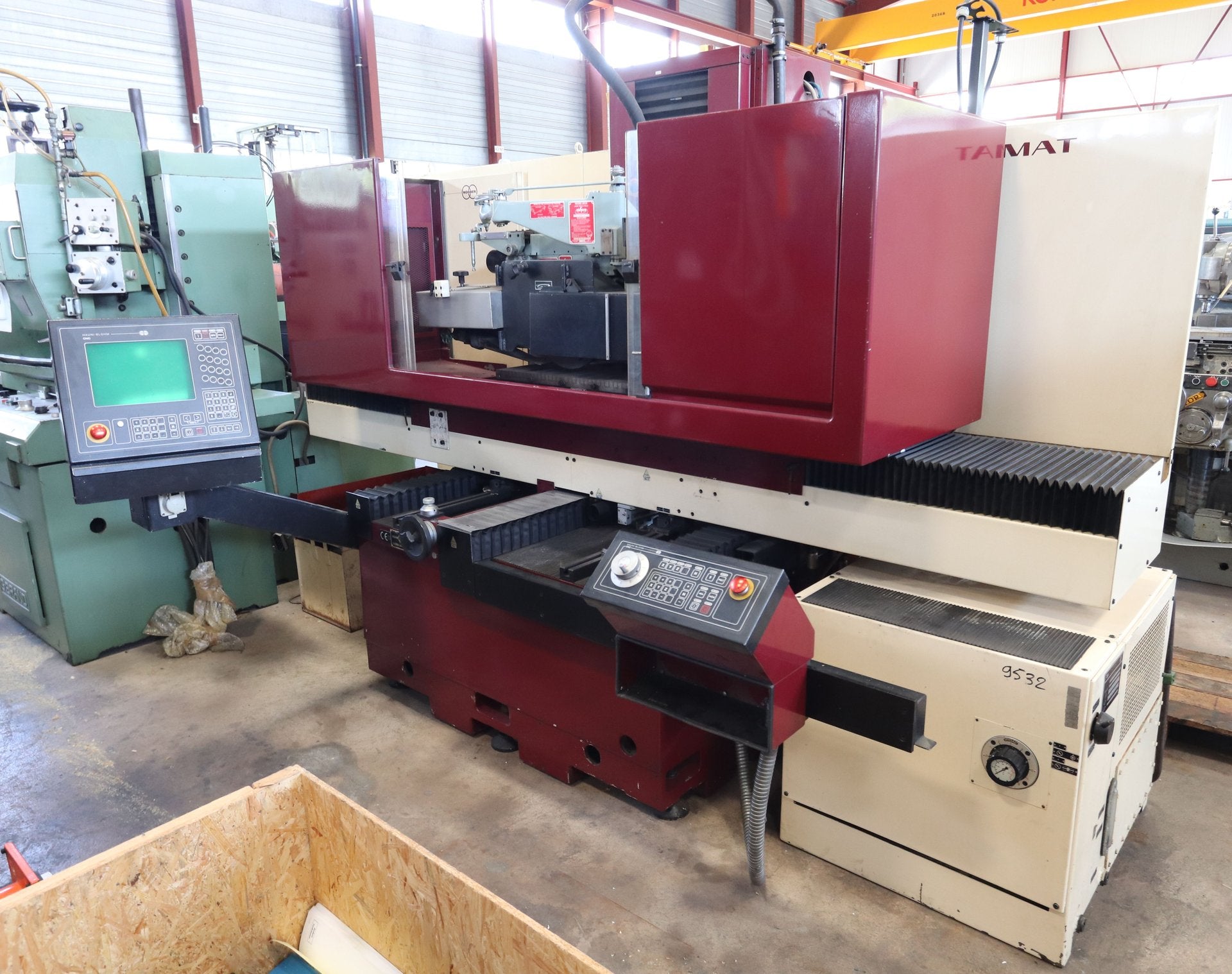

BLOHM PLANOMAT 408 è una Rettificatrice per piani NC ad elevata precisione, alta accuratezza e grande affidabilità. Capacità: tavola 800x450 mm; rettifica 800x400 mm; altezza 500 mm; distanza tavola-mola 150/700 mm; corse X900 Y400 Z550 mm. Specifiche: mola Ø400x80 mm foro127 mm, 1650 rpm; avanzamento trasversale fino 4 m/min; velocità tavola 0,02–25 m/min; avanzamento verticale 1–2000 mm/min; motore mola 23 kW; 3x380V 50Hz; 45 kVA; peso 4800 kg; ingombro 3200x2400x2400 mm. Accessori: impianto refrigerazione, filtro carta, piano magnetico elettrico 800x350 mm, set flangie, auswuchtdorn, DIAFORM manuale. Consente tolleranze elevate; adatta ad automotive, aerospaziale, utensileria, medicale e precisione.
Dati tecnici forniti a titolo puramente indicativo
| Lunghezza della tavola | 800 mm |
| Larghezza della tavola | 450 mm |
| Lunghezza di rettificatione | 800 mm |
| Larghezza massimo rettificabile | 400 mm |
| Altezza massimo rettificabile | 500 mm |
| Distanza massimo fra la tavola | |
| e il centro della mola | 150 / 700 mm |
| Corsa longitudinale (X-asse) | 900 mm |
| Corsa trasversale (y asse) | 400 mm |
| Corsa verticale (Z-Asse) | 550 mm |
| Avanzamento trasversale automatico: | |
| con variatore continuo | |
| da | m/min |
| fino | 4 m/min |
| Velocità di tavola: | |
| con variatore continuo | |
| da | 0.02 m/min |
| fino | 25 m/min |
| Avanzamento verticale automatico: | |
| da | 1 mm/min |
| fino | 2000 mm/min |
| Diametro della mola abrasiva | 400 mm |
| Larghezza della mola | 80 mm |
| Diametro interno della mola | 127 mm |
| Giri della mola: | |
| da | 1650 t/min |
| Collegamento 50 Hz 3x | 380 Volt |
| Potenza motore della mola | 23 kW |
| Potenza installata totale | 45 kVA |
| Peso della macchina circa | 4800 kg |
| Dimensioni macchina: | |
| Lunghezza | 3200 mm |
| Larghezza | 2400 mm |
| Altezza | 2400 mm |
| Accessori diversi: | |

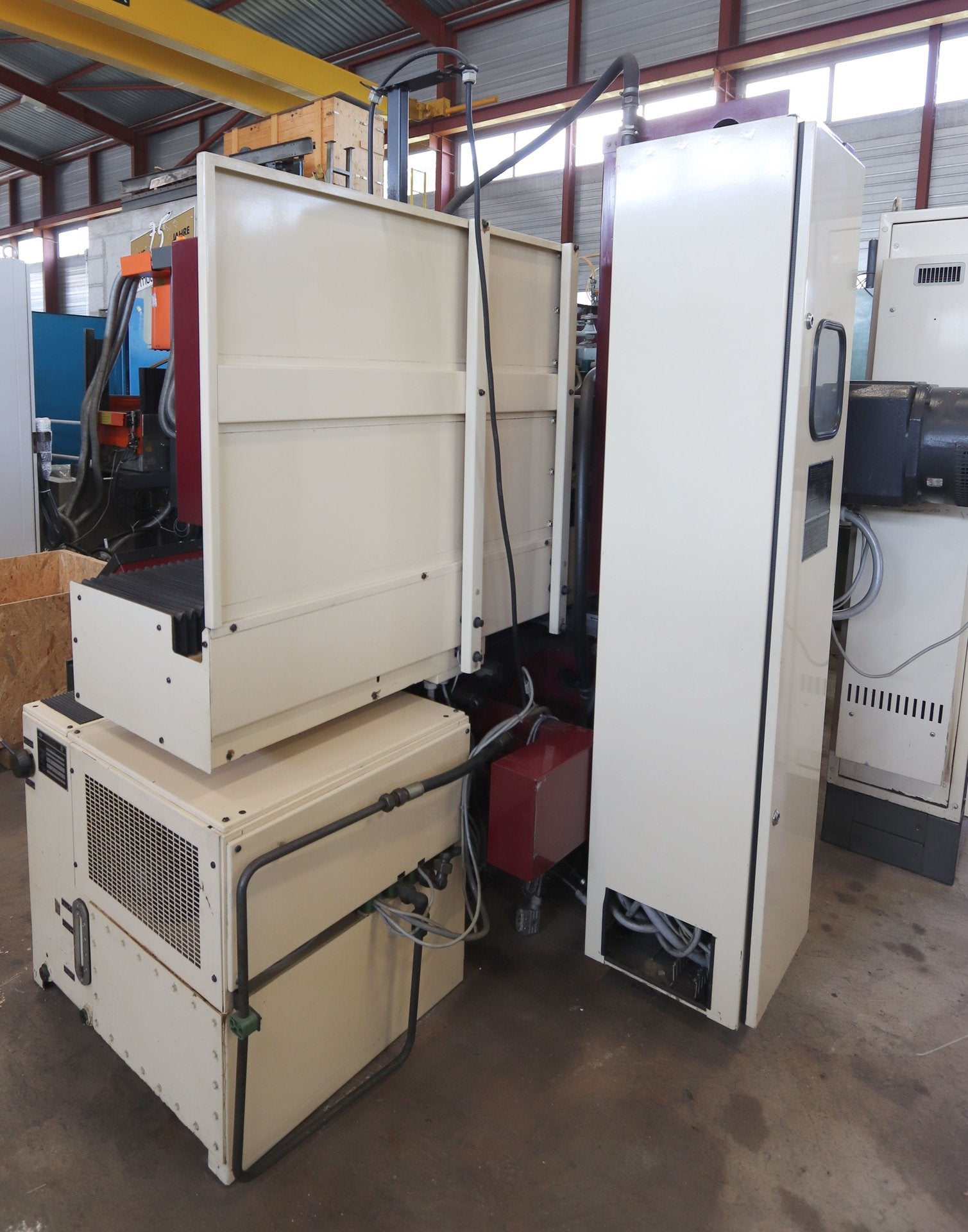

| Refrigerazione | |
| Filtro a carta | |

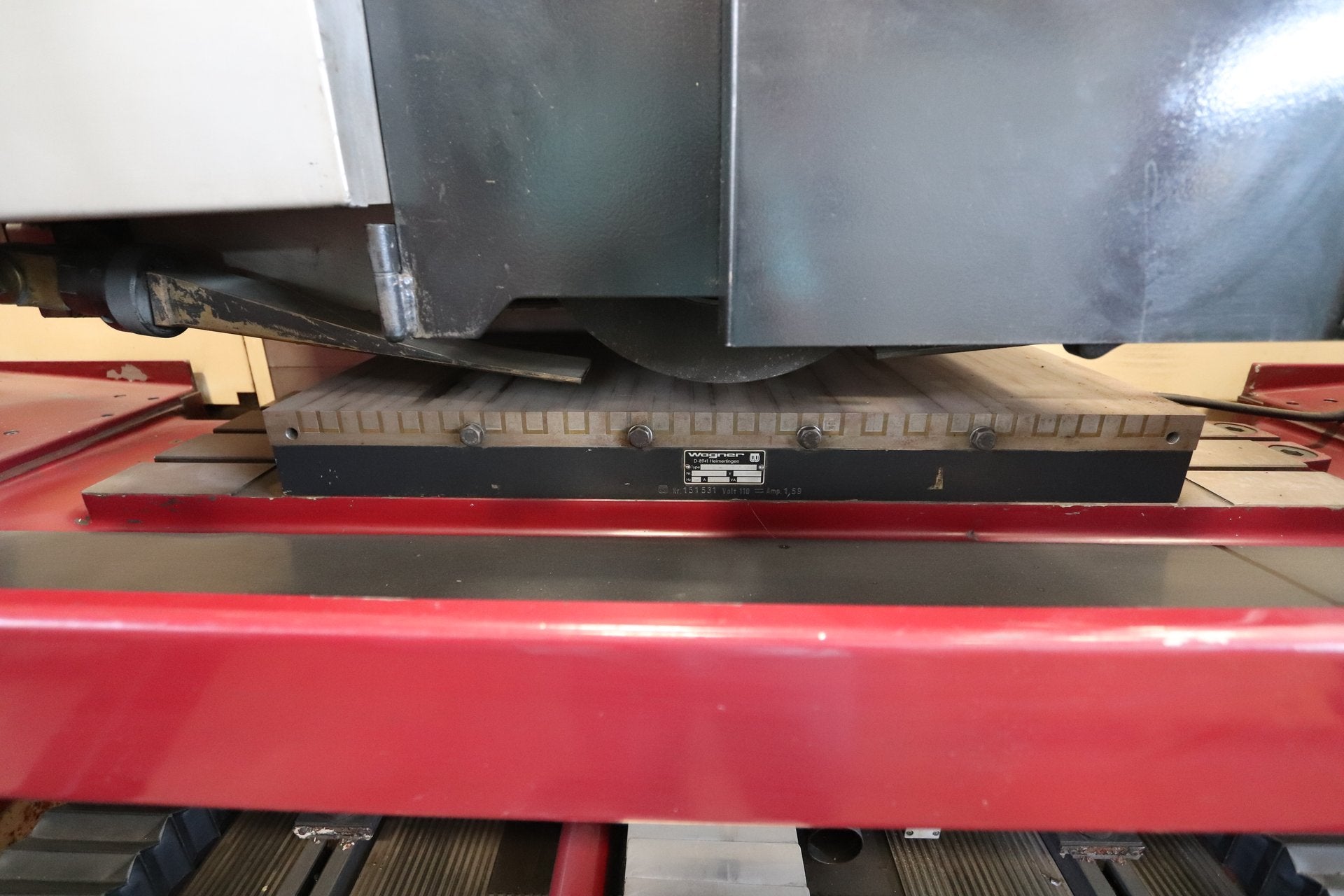

| Piano magnetico elettrico: | |
| Lunghezza | 800 mm |
| Larghezza | 350 mm |
| Set di flangia | |
| Mandrino di equilibratura | |
| Ravvivatore diamantato DIAFORM | manual |
