Dati technici
Esecuzione 2 montanti
Lunghezza della tavola
770 mm
Larghezza della tavola
630 mm
Larghezza della scanalatura a T
14 mm
Peso mass. su tavola
500 kg
Corsa longitudinale (X-asse)
700 mm
Corsa trasversale (Y-assi)
500 mm
Corsa verticale (W-Asse)
500 mm
Avanzamenti:
Asse X
0 - 1800 mm/min
Asse Y
0 - 1800 mm/min
Asse W
0 - 1150 mm/min
Passaggio del mandrino porta-mola alla tavola
0 - 600 mm
Diametro massimo di molatura
230 mm
con piastra intermedia
360 mm
Passaggio fra gli montanti
750 mm
Côno massimo potendo essere rettificare:
fino
16 °
Velocità avanza asse Z:
Corsa alternante, variatore
da Vmin.
0.5 mm/min
fino Vmax.
14000 mm/min
della corsa Z
5 Hz
Lunghezza corsa Z, variatore
130 mm

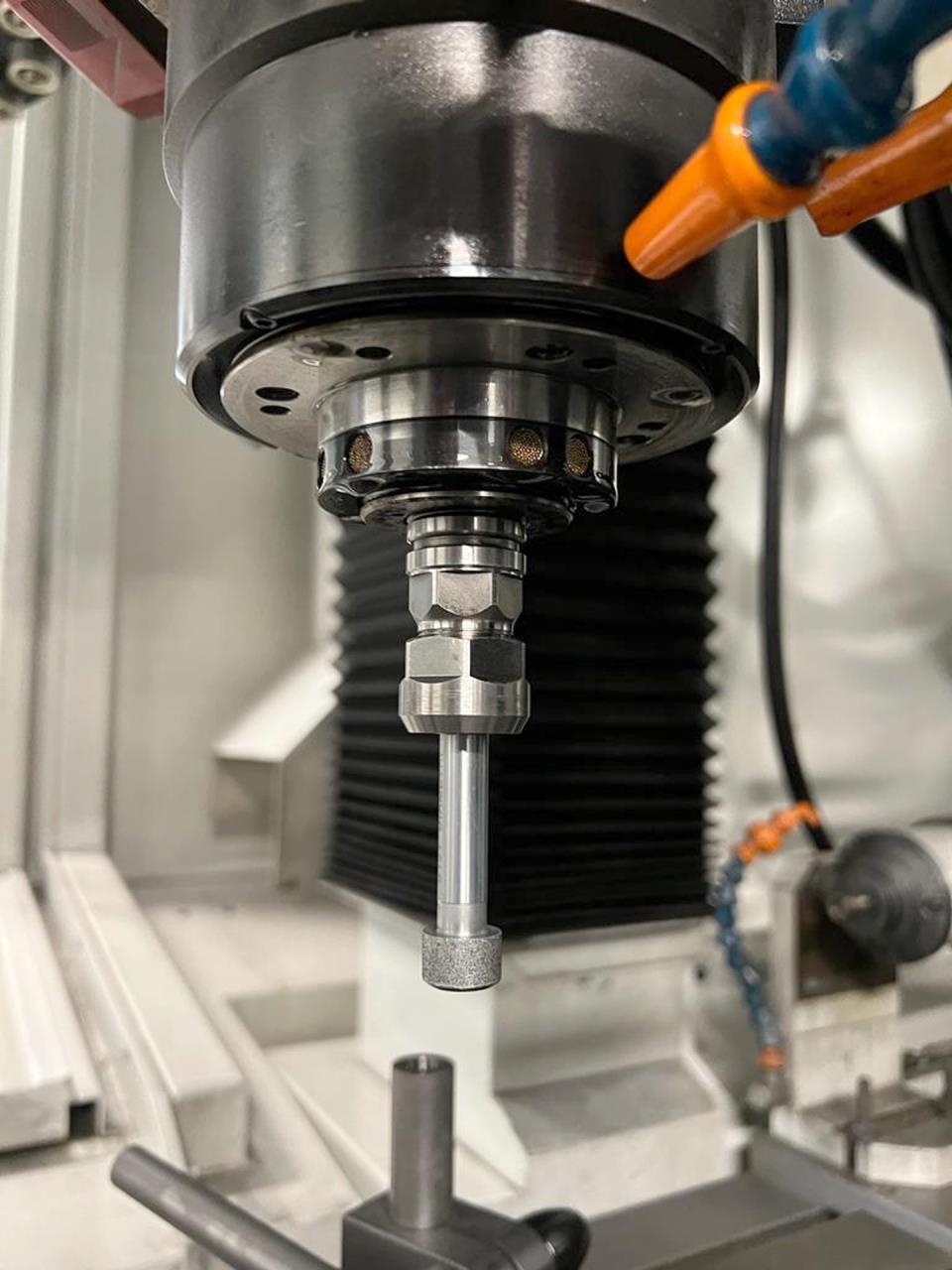

il mandrino:
giri:
da
4500 g/min
fino
80000 g/min
Avanzamento micrometrico asse U mass.
5.5 mm
Collegamento 50 Hz 3x
400 Volti
Accessori diversi:

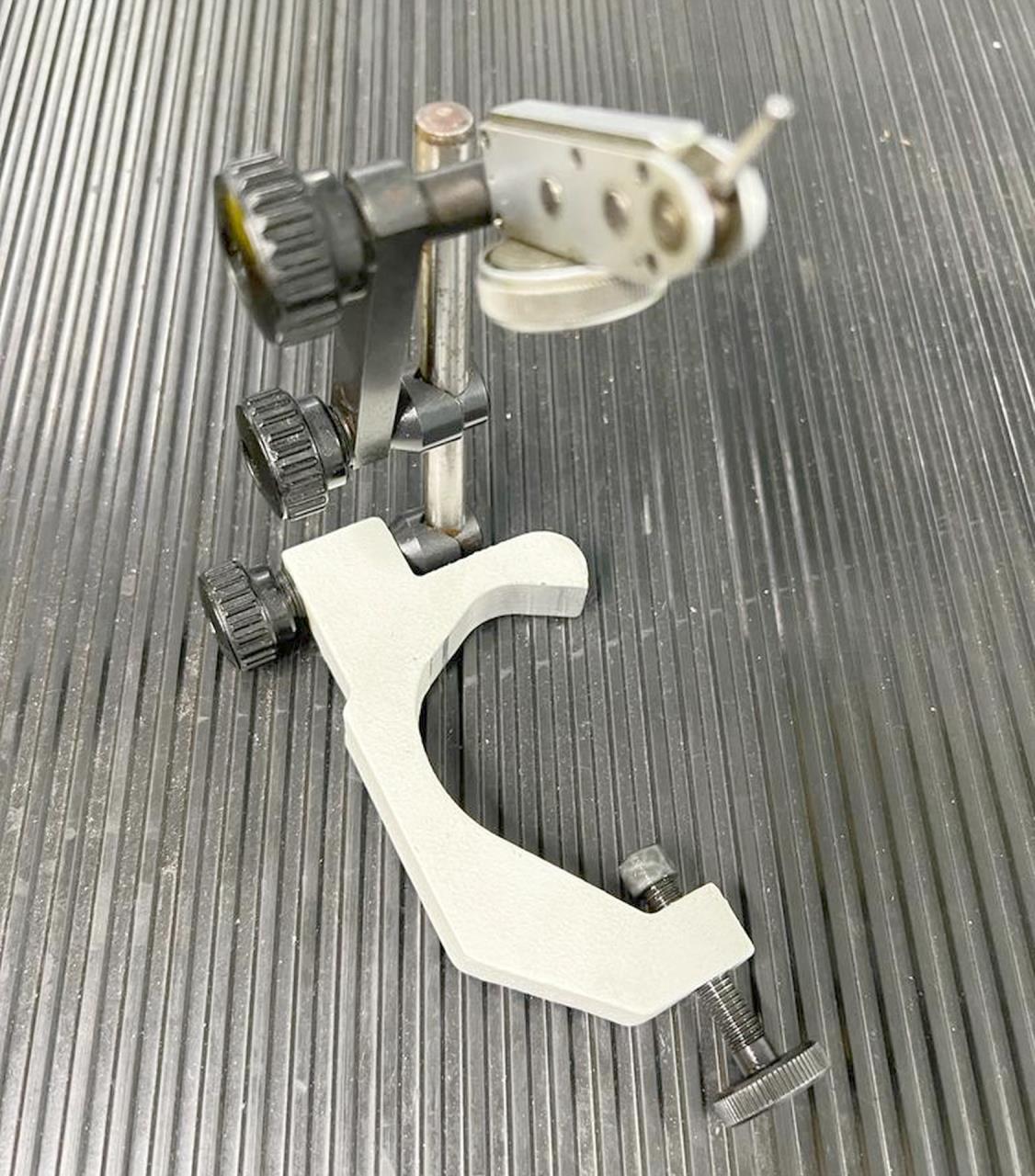

Dispositivo di centraggio con orologio
MSS Multi-Sensoric-System

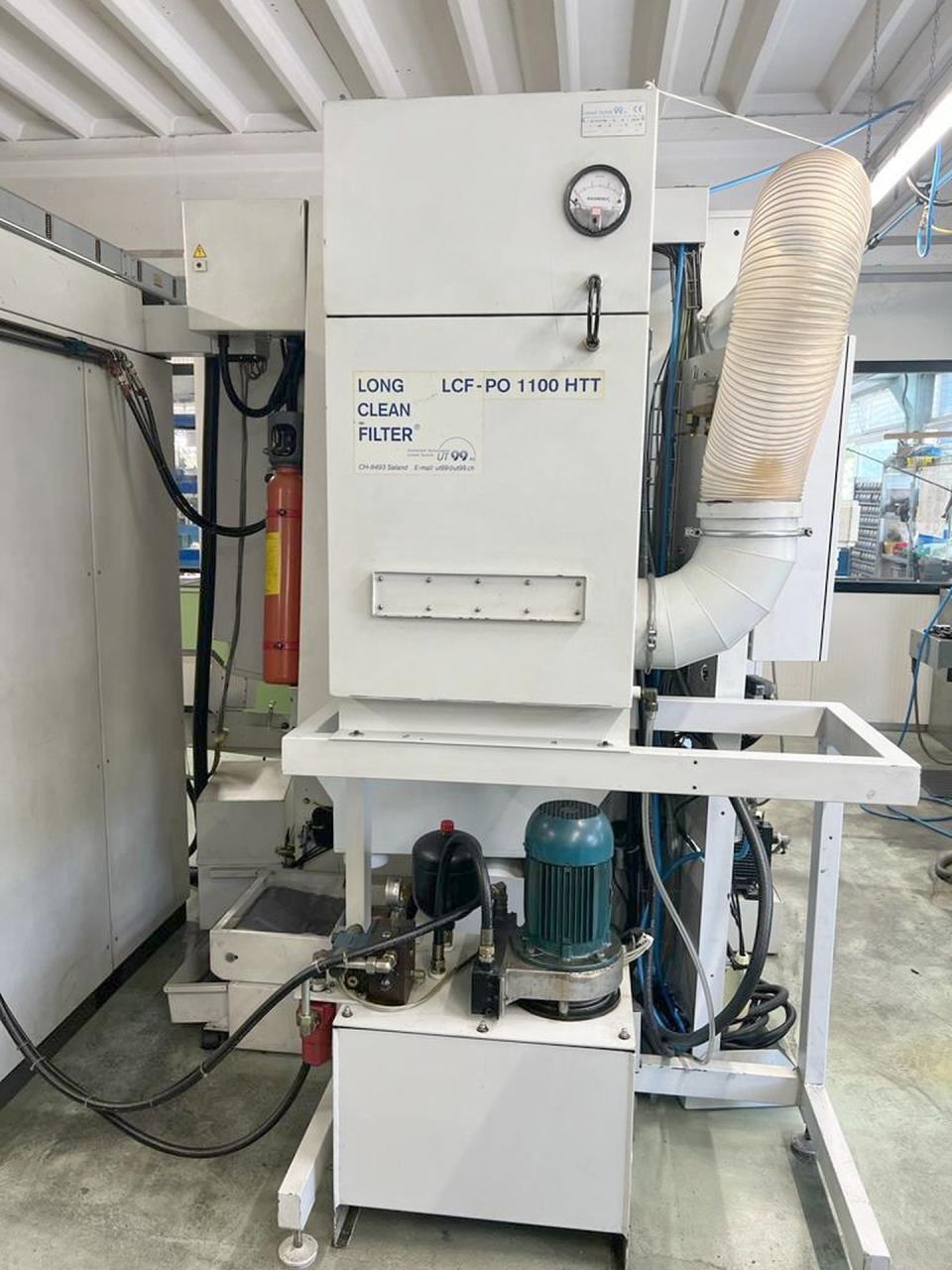

Aspiratore nebbia d'olio (disoleatore)
Redresseur HF pour CBN

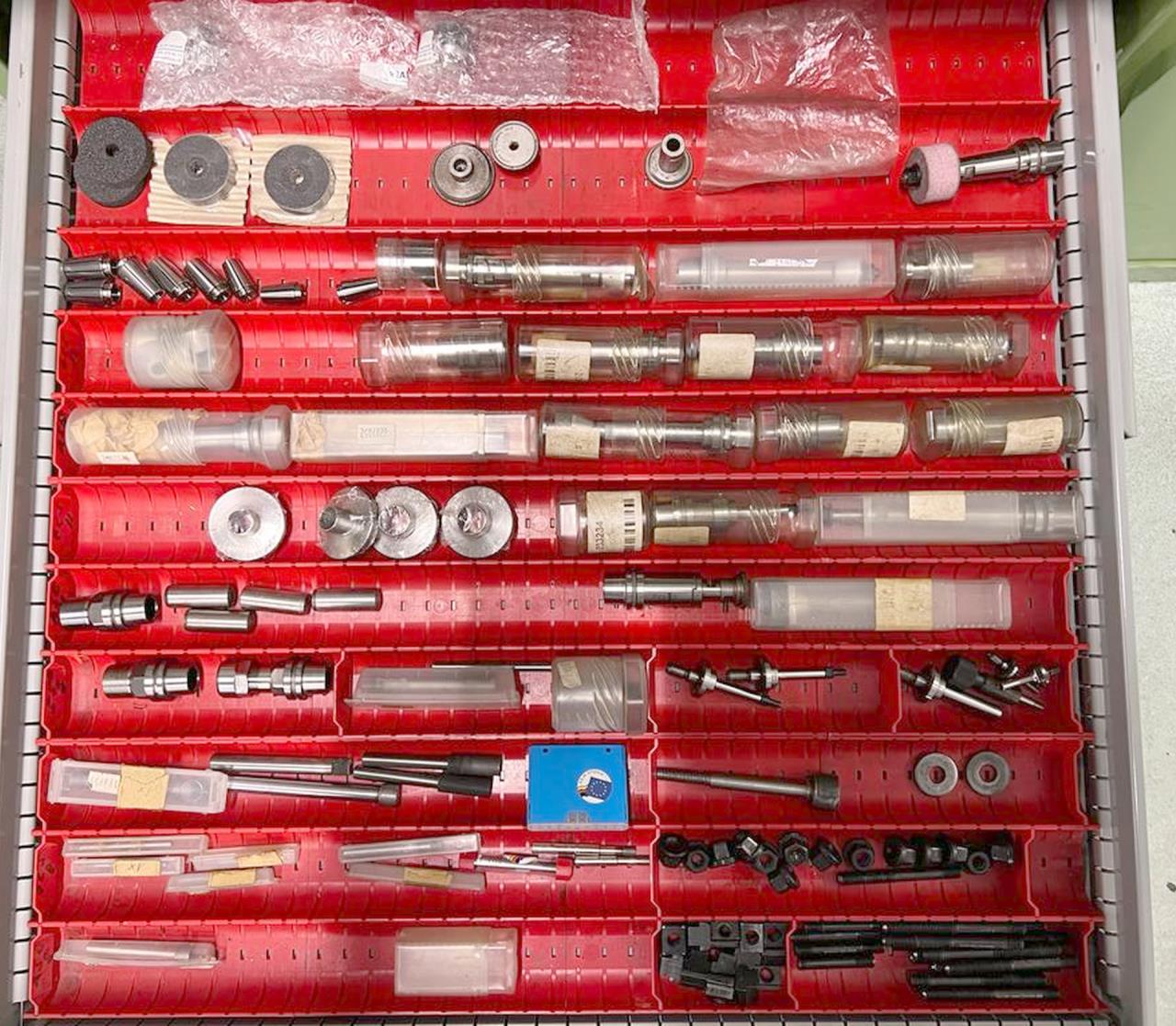

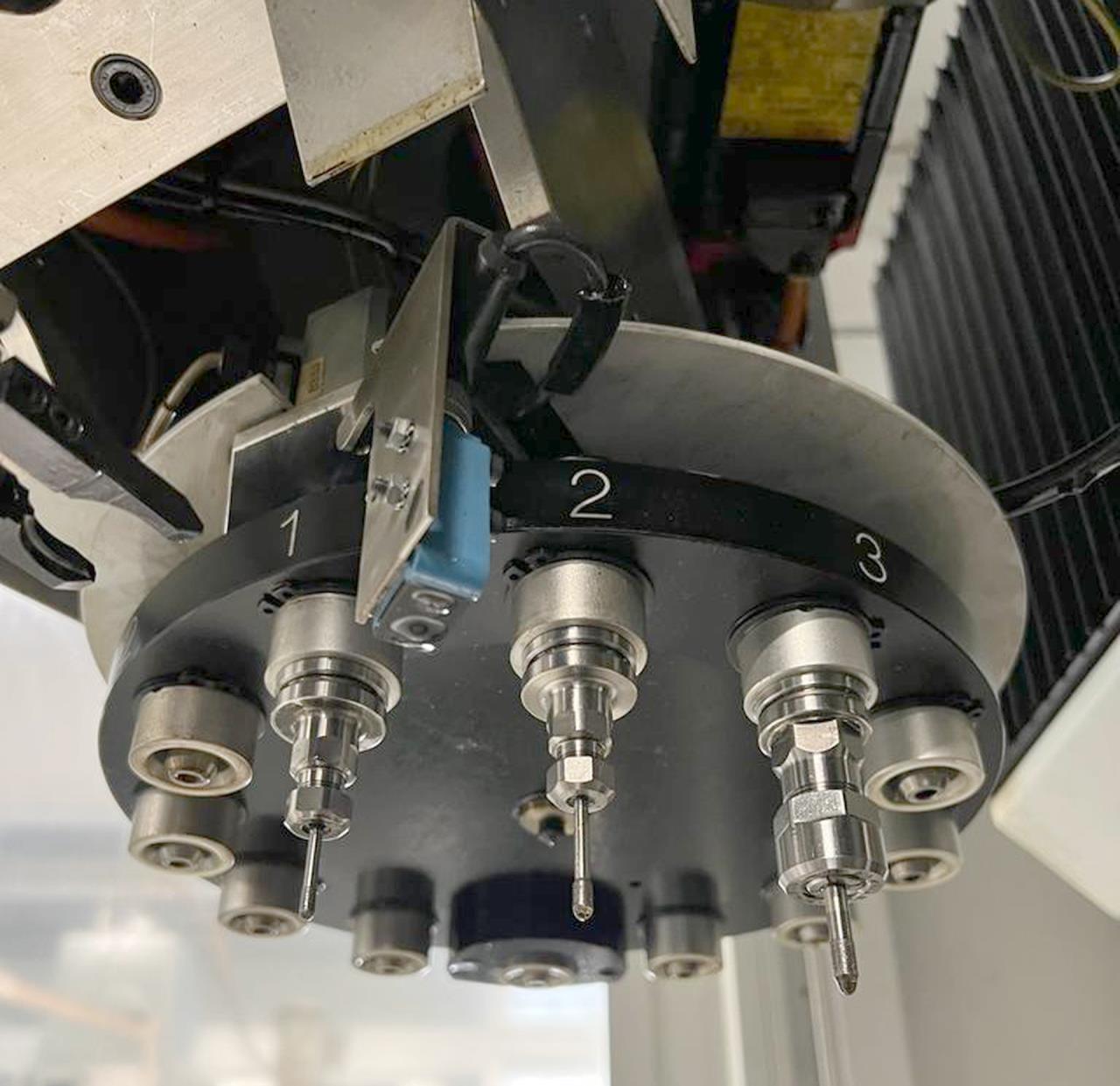

Cambio utensili: (No. utensili)
12
Tipo
EROWA
Dati tecnici e fotografie senza garanzia.
