TRAUB TNX 65/42
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

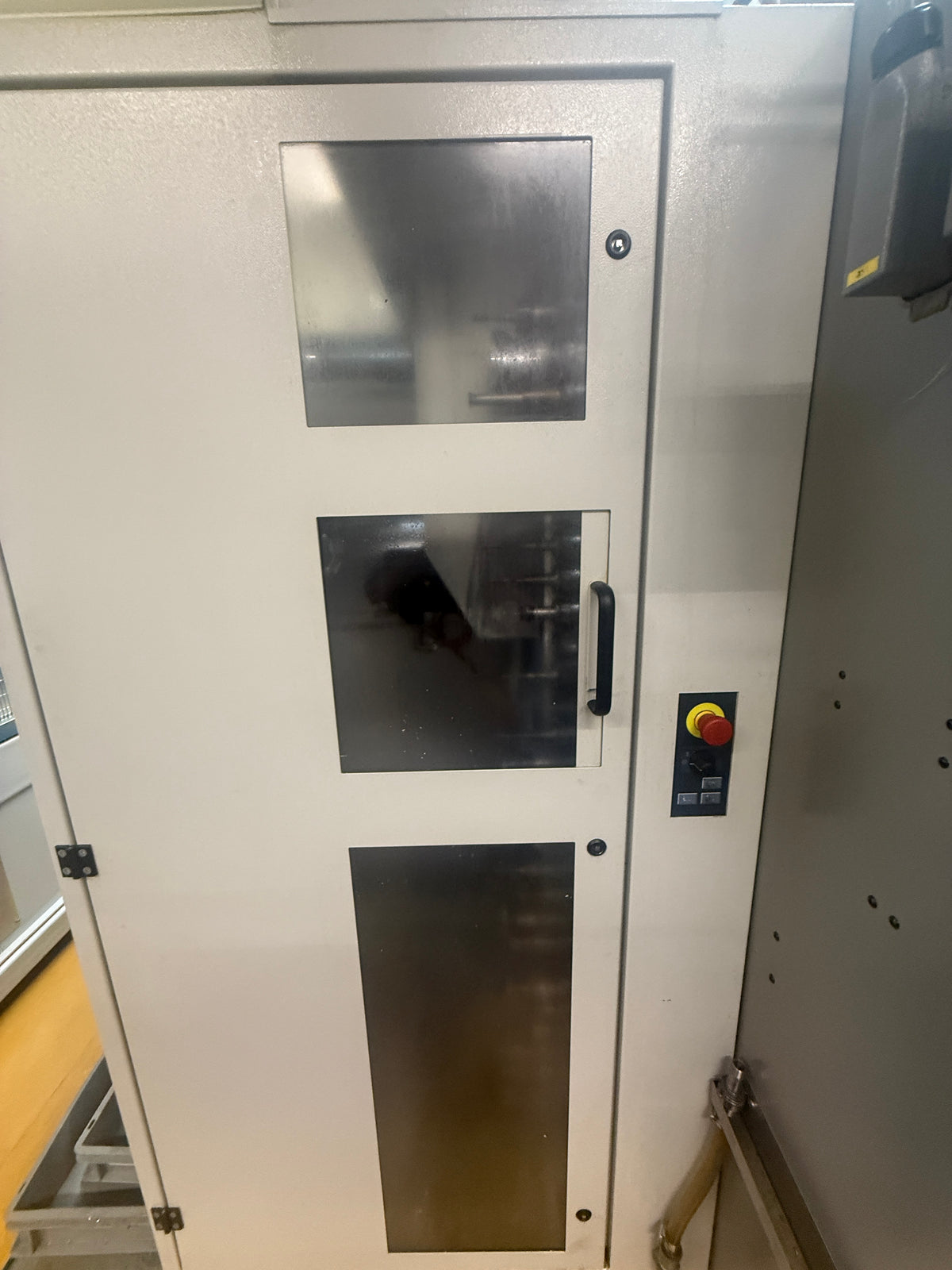

TRAUB TNX 65/42 est un tour automatique transversal CNC à broche fixe, pour usinages de précision, grande exactitude et fiabilité. Longueur de tournage 220 mm; passage broche 65 mm; Z 300 mm (2 chariots), Y 140 mm. Broche 5000 tr/min; contre-broche 7000 tr/min. 2 revolvers; 10/8 outils, 10/3 motorisés (6000 tr/min); C 0,001°. Alimentation 50Hz 3×400V; 95 kW (80 kVA). Poids ~9000 kg; L5480×W3100×H3200 mm. Adapté aux tolérances serrées: automobile, horlogerie, outillage, aéronautique, médical
Caractéristiques techniques fournies à titre indicatif
| Longueur de tournage | 220 mm |
| Passage de broche | 65 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| à | 5000 t/min |
| Chariot: | No 1 |
| Course longitudinale (axe-Z) | 300 mm |
| Course transversale (Y) | 140 mm |
| Chariot: | No 2 |
| Course longitudinale (axe-Z) | 300 mm |
| Course transversale (Y) | 140 mm |
| Contre-broche: | |
| Nombre de tours : | |
| à | 7000 t/min |
| Revolver: | |
| Nombre | 2 |
| Nombre d'outils | 10 / 8 |
| Nombre d'outils tournants | 10 / 3 |
| Nombre de tours outils entrainées | 6000 t/min |
| Axe-C (broche, résolution) | 0.001 ° |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 95 kW |
| Puissance totale installée | 80 kVA |
| Poids de la machine env. | 9000 kg |
| Encombrement machine: | |
| Longueur | 5480 mm |
| Largeur | 3100 mm |
| Hauteur | 3200 mm |
