TSCHUDIN HTG 310
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

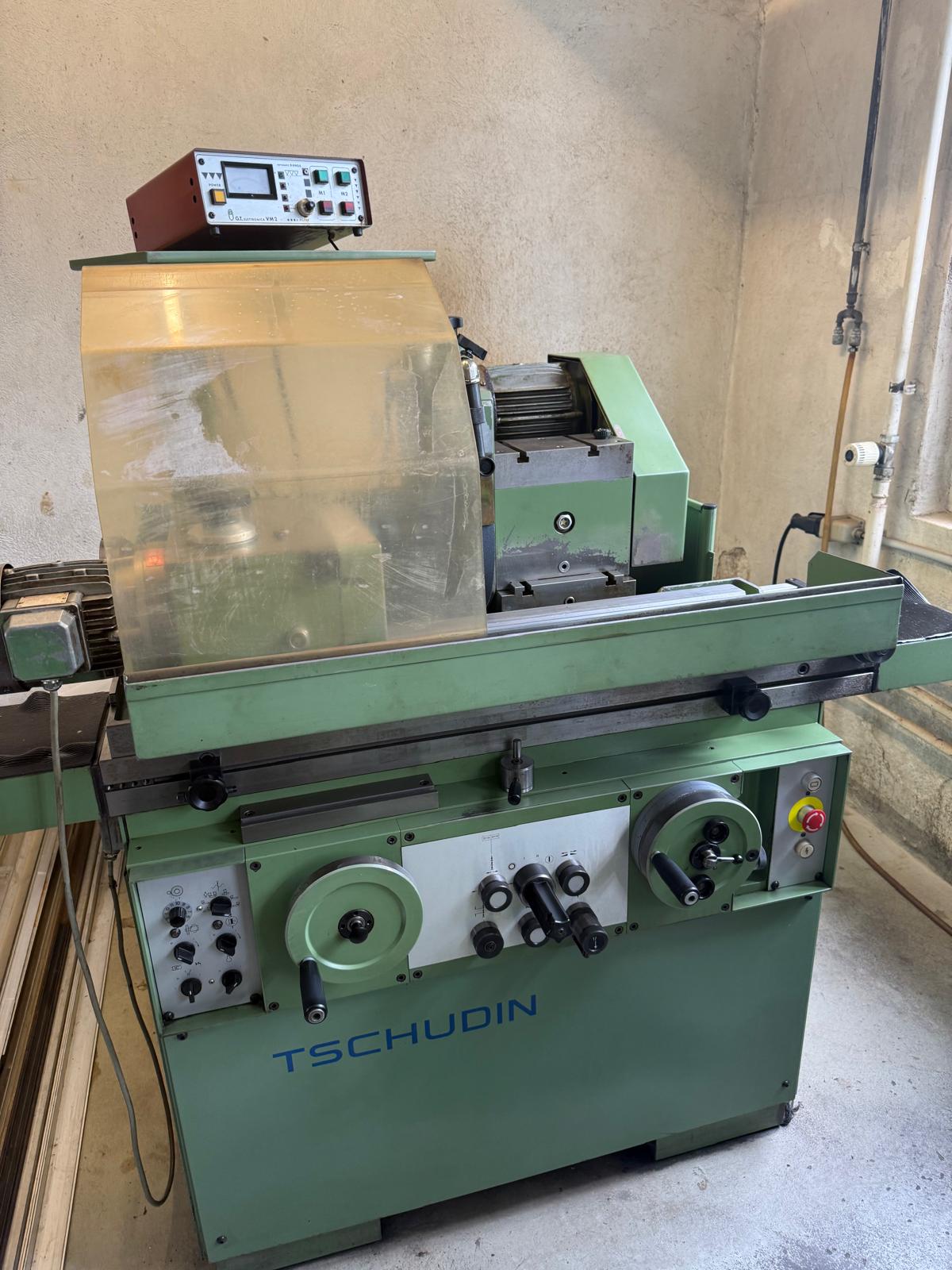

TSCHUDIN HTG 310 est une Rectifieuse cylindrique, conçue pour la précision, grande exactitude et fiabilité. Capacités: hauteur de pointes 100 (150) mm; distance entre pointes 310 mm; course longitudinale maxi 340 mm; meule Ø350x50 mm; alésage 127 mm; course transversale hydraulique 38 mm. Caractéristiques: variateur 50–500 t/min, orientable 360°; cône broche 4 CM; cône contre-poupée 3 CM; inclinaison table ±11°; vitesse table jusqu’à 5 m/min; branchement 3x380 V 50 Hz; moteur porte-meule 4.08 CV; puissance 5 kVA; poids ~1700 kg; dimensions 2020x1200x1450 mm. Accessoires: dispositif de dressage fixe, filtration par papier. Permet tolérances serrées; applications typiques: automobile, aérospatial, machines-outils, médical.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 100 (150) mm |
| Distance entre pointes | 310 mm |
| Course longitudinale maxi | 340 mm |
| Meule: | |
| Diamètre | 350 mm |
| Largeur | 50 mm |
| Alésage | 127 mm |
| Course transversale hydraulique | 38 mm |

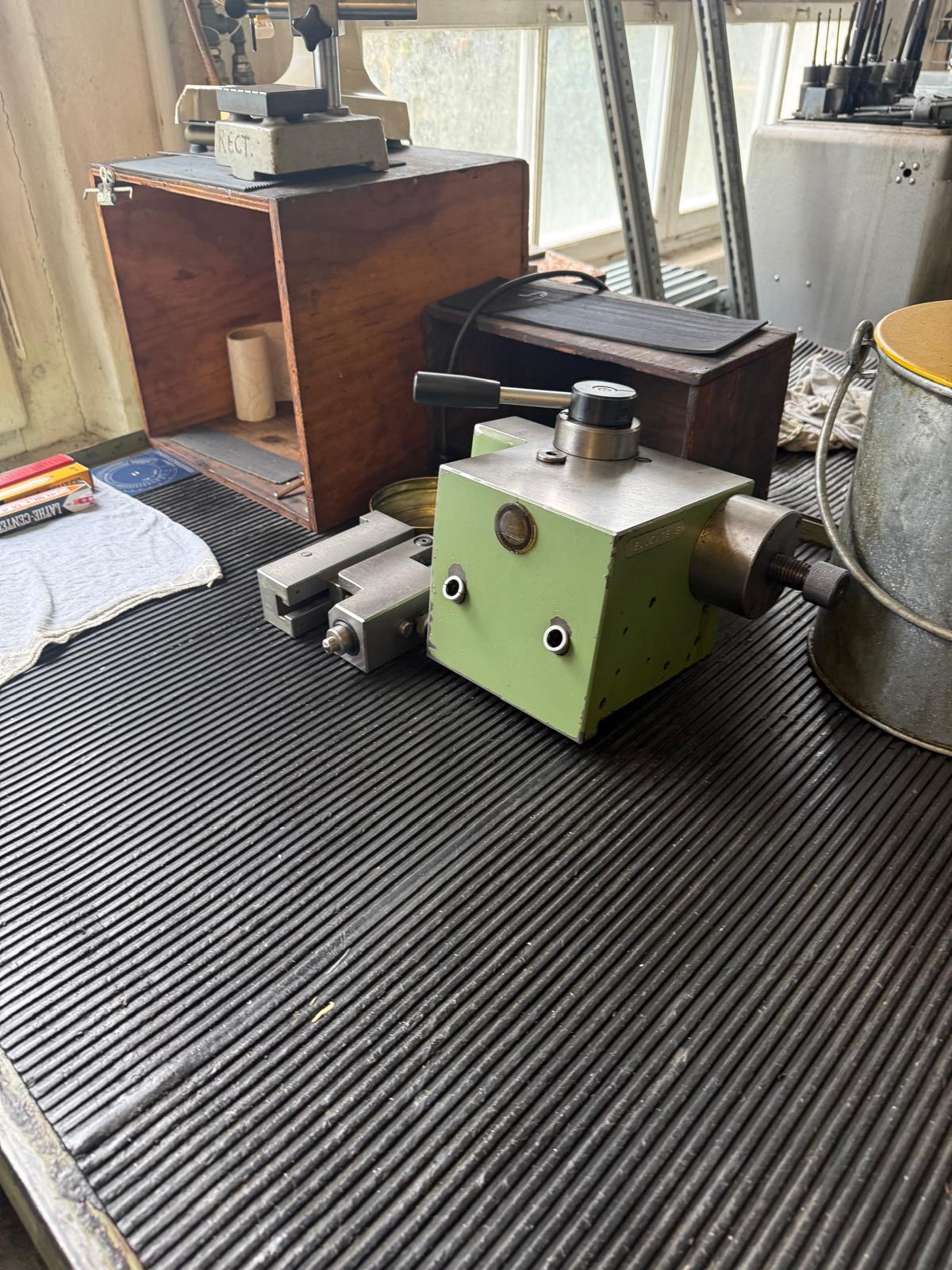

| Poupée porte-pièce: | |
| Nombre de tours : | |
| Variateur (réglage progressif) | |
| de | 50 t/min |
| à | 500 t/min |
| orientable | 360 ° |
| Cône de la broche | 4 CM |
| Cône de la contre-poupée : | 3 CM |
| Plus grande inclinaison table | +/- 11 ° |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| de | m/min |
| à | 5 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur porte-meule extérieure | 4.08 CV |
| Puissance totale installée | 5 kVA |
| Poids de la machine env. | 1700 kg |
| Encombrement machine: | |
| Longueur | 2020 mm |
| Largeur | 1200 mm |
| Hauteur | 1450 mm |
| Accessoires divers: | |
| Dispositif à redresser fixe | |
| Filtration par papier |
