YCM YEONG ChIN YCM - FV 56T
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
YCM YEONG CHIN YCM - FV 56T est un Centre d'usinage vertical, conçu pour la précision, haute exactitude et fiabilité. Table 700×420 mm, 3 rainures en T (14 mm) espacées de 100 mm, charge max 300 kg; courses X560 Y410 Z450 mm; 4 axes simultanés. Changeur 16 positions, BT30, Ø outil max 63 mm (100 mm en poches libres), longueur outil 200 mm, changement 1 s; broche 45–15 000 tr/min; avance 10 000 mm/min; rapids X/Y 36 m/min Z 24 m/min; puissance broche 3.7/5.5 kW; alimentation 3x400V 50Hz; poids ~2800 kg; dimensions 2630×1620×2240 mm. Accessoires: table 4e axe (axe B), dispositif d'arrosage, soufflage du cône, graissage central automatique, lampe de statut. Permet des tolérances serrées; applications typiques: automobile, aéronautique, médical, horlogerie et construction de machines
Caractéristiques techniques fournies à titre indicatif
| Nombre d'axes total | 5 |
| Nombre d'axes simultanés | 4 |
| Longueur de la table | 700 mm |
| Largeur de la table | 420 mm |
| Nombre rainures en T | 3 |
| Distance entre les rainures en T | 100 mm |
| Largeur rainures en T | 14 mm |
| Charge admise sur la table max. | 300 kg |
| Course longitudinale (axe-X) | 560 mm |
| Course transversale (Y) | 410 mm |
| Course verticale (axe-Z) | 450 mm |
| Changeur d'outils: | |
| Nombre de positions | 16 |
| Diamètre de l'outils max. | 63 mm |
| Diamètre max. avec places libres | 100 mm |
| Longueur de l'outil max. | 200 mm |
| Poids de l'outil max. | 4 kg |
| Temps de changement outils | 1 s |
| Cône de la broche: BT | 30 |
| Distance nez de broche et table | 110 - 560 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 45 t/min |
| à | 15000 t/min |
| Vitesse d'avance | 10000 mm/min |
| Vitesse rapide longitudinale | 36 m/min |
| Vitesse rapide transversale | 36 m/min |
| Vitesse rapide verticale | 24 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 3.7 / 5.5 kW |
| Puissance totale installée | 17 kVA |
| Poids de la machine env. | 2800 kg |
| Encombrement machine: | |
| Longueur | 2630 mm |
| Largeur | 1620 mm |
| Hauteur | 2240 mm |
| Accessoires divers: | |
| Dispositif d'arrosage | |
| Soufflage du cône | |

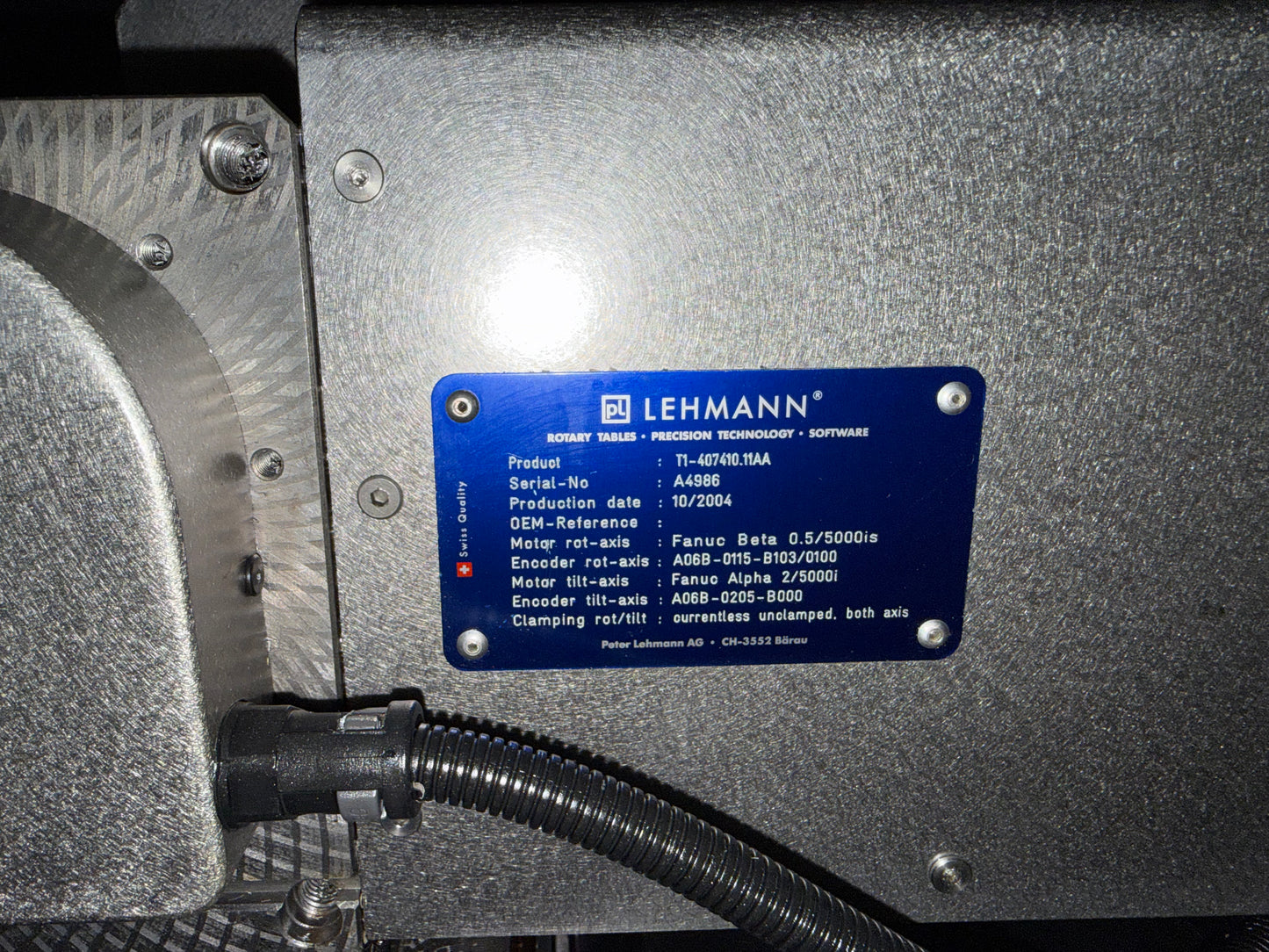

| Diviseur 4ème et 5 ème axe | Lehmann |
| Graissage central automatique | |
| Lampe de statut |
