SCHAUBLIN 102 N-80
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
SCHAUBLIN 102 N-80 est un Tour outilleur offrant précision, grande exactitude et fiabilité. Capacités principales : hauteur de pointes 102 mm ; distance entre pointes 375 mm ; diamètre admis au-dessus du chariot 120 mm ; au-dessus du banc 200 mm. Caractéristiques techniques : vitesses de broche à partir de 40 t/min ; cône de la contre-poupée 2 CM ; branchement 50 Hz 3x380 V ; moteur broche 1.5 CV ; puissance totale installée 2 CV ; poids env. 500 kg ; dimensions L1200 × l600 × H1300 mm. Permet d'atteindre des tolérances serrées ; secteurs types : horlogerie, automobile, aérospatial, médical et construction d'outillages.
Caractéristiques techniques fournies à titre indicatif
| Hauteur de pointes | 102 mm |
| Distance entre pointes | 375 mm |
| Diamètre admis au-dessus du chariot | 120 mm |
| Diamètre admis au-dessus du banc | 200 mm |

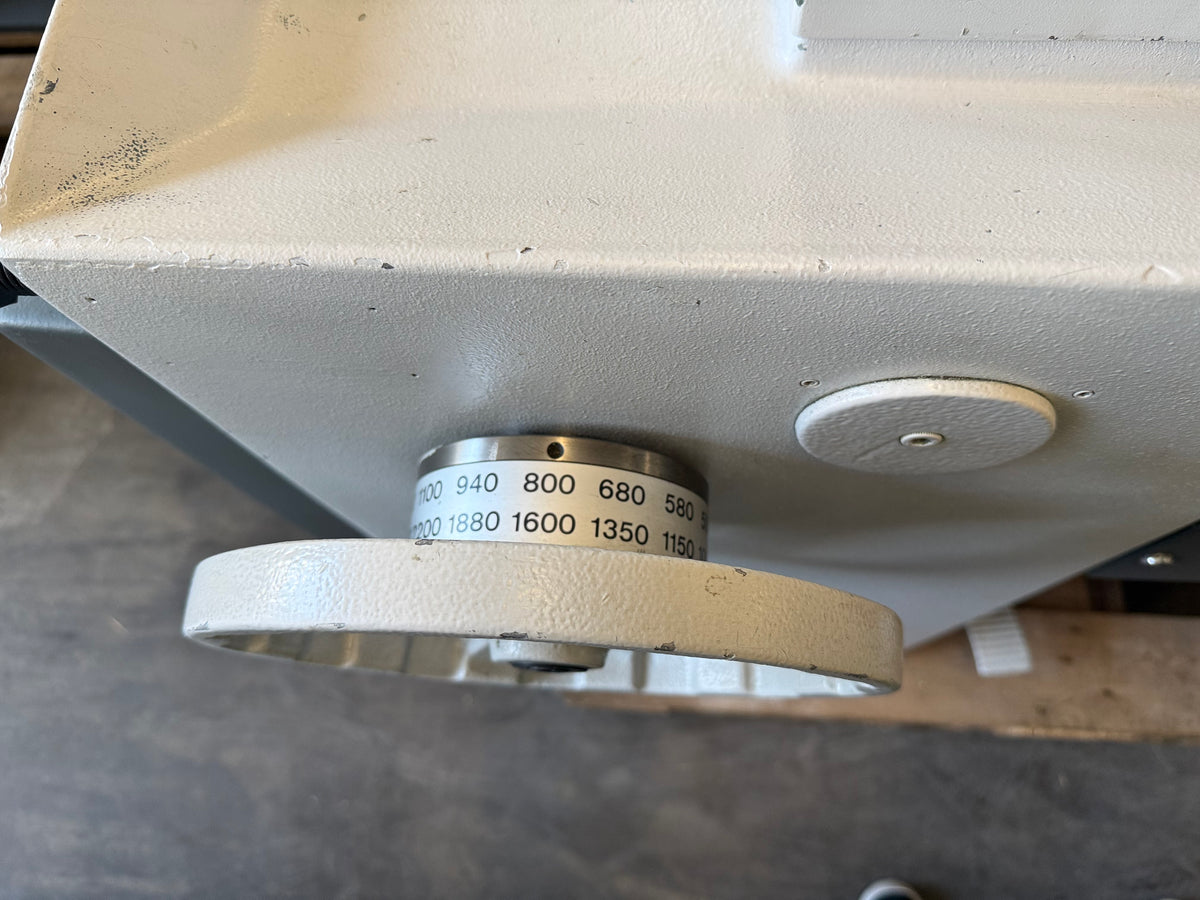

| Vitesses de broche: | |
| nombre (étages) | |
| de | 270 t/min |
| à | 3000 t/min |
| Cône de la contre-poupée : | 2 CM |
| Longitudinales: | |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 1.5 CV |
| Moteur de la broche | kW |
| Puissance totale installée | 2 CV |
| Poids de la machine env. | 500 kg |
| Encombrement machine: | |
| Longueur | 1200 mm |
| Largeur | 600 mm |
| Hauteur | 1300 mm |
| Exécution sur socle en fonte: | |
| Interrupteur-inverseur à genouillère | |
| Lampe | |
| Renvoi-tendeur pour appareils fraiser/meuler |
