STAR SW 20
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

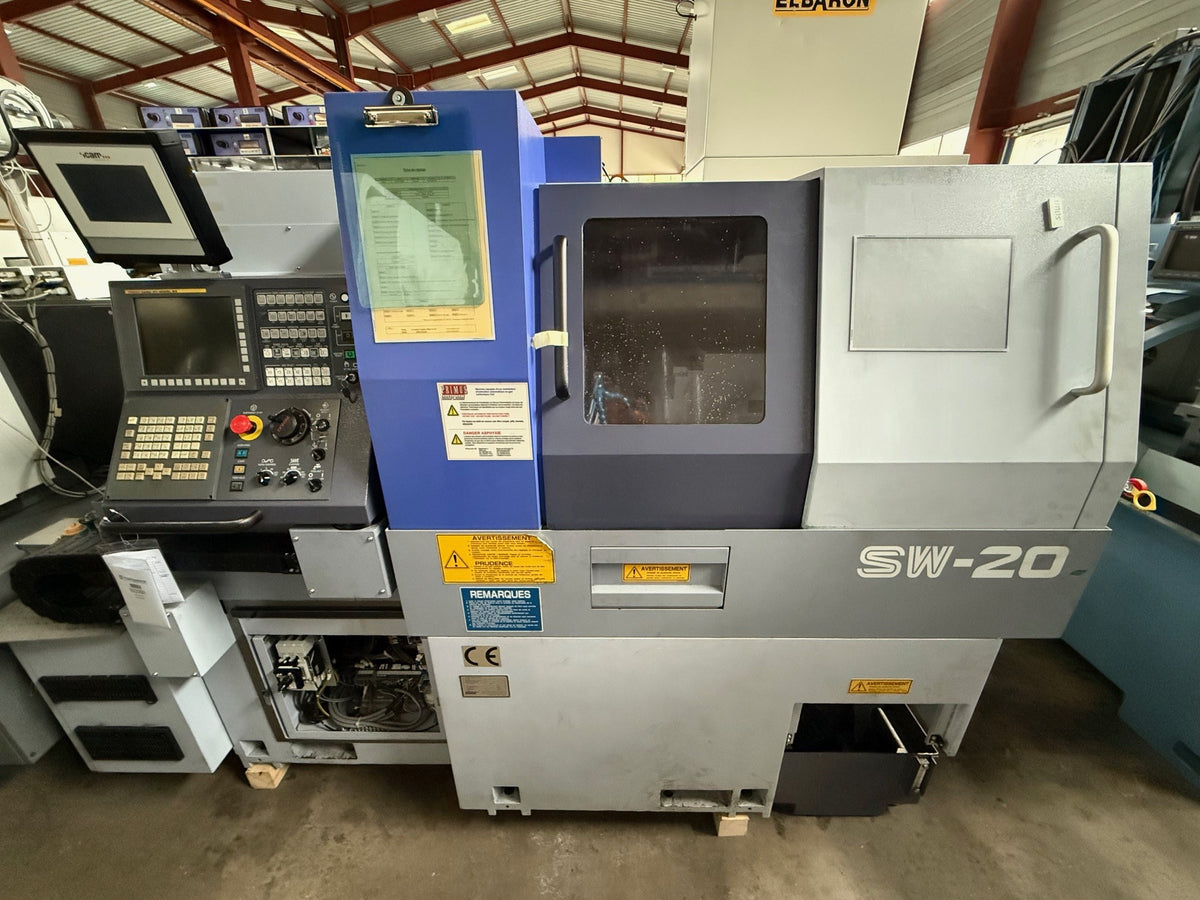

STAR SW 20 est une tour CNC poupée mobile de haute précision, grande exactitude et fiabilité. Capacités: 11 axes, 2 broches, diamètre d’usinage max 20 mm, contre-broche jusqu’à 10.000 tr/min. Spécifications: broche 3,7 kW, outils entraînés 1,2 kW (8.000 tr/min), tourelles 7 et 5 positions, contre-opération 8 outils (6 entraînés), avances rapides 35 m/min, alimentation 50 Hz 3x380 V, poids ~3400 kg, dimensions L2600×l1150×h1765 mm. Accessoires: chargeur automatique, lampe, arrosage 150 l, aspiration brouillard d’huile ELBARON, interface ravitailleur. Garantit tolérances serrées; secteurs: automobile, horlogerie, outillage, aérospatial, médical.
| Nombre d'axes total | 11 |
| Nombre de broches | 2 |
| Diamètre d'usinage max. | 20 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| à | 10000 t/min |
| Puissance de la broche | 3.7 kW |
| Coulisse indépendant: | |
| Nombre de positions | 7 |
| Nombre d'outils tournants | 3 |
| Nombre de tours outils entrainées | 8000 t/min |
| Puissance porte outils tournant | 1.2 kW |
| Coulisse indépendant: | |
| Nombre de positions | 5 |
| Nombre d'outils tournants | 3 |
| Contre-broche: | |
| Nombre de tours : | |
| à | 10000 t/min |
| Contre-opération: | |
| Nombre d'outils | 8 |
| Nombre d'outils tournants | 6 |
| Nombre de tours outils entrainées | 8000 t/min |
| Avances rapide: | 35 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Poids de la machine env. | 3400 kg |
| Encombrement machine: | |
| Longueur | 2600 mm |
| Largeur | 1150 mm |
| Hauteur | 1765 mm |
| Accessoires divers: | |

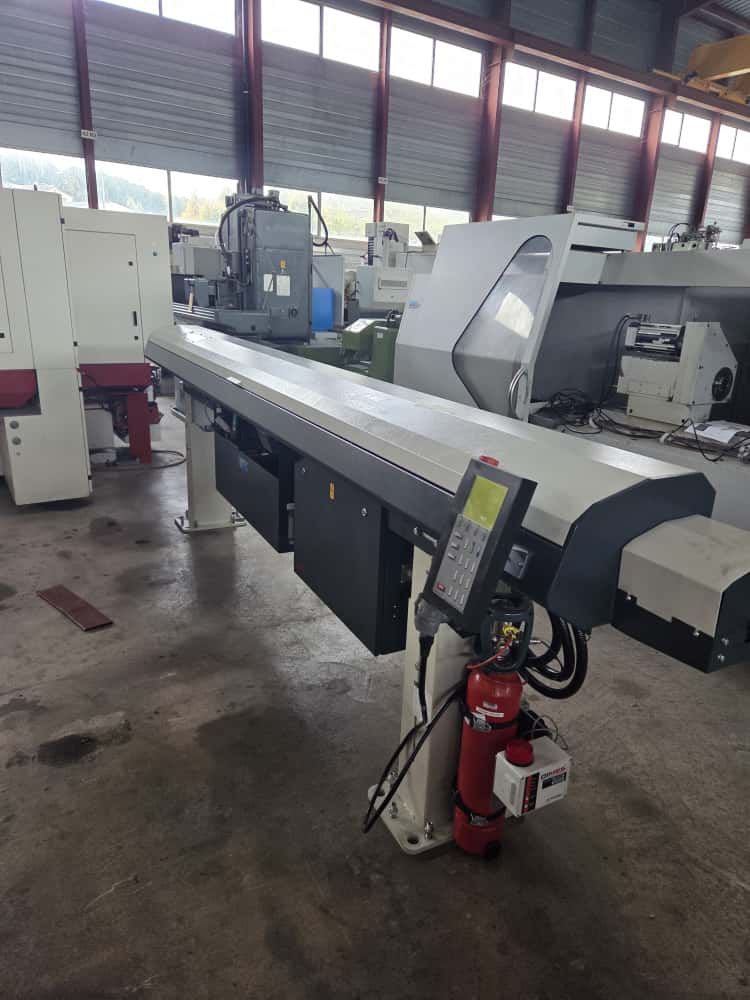

| Chargeur automatique | |
| Lampe | |
| Dispositif d'arrosage | 150 l |
| Aspiration brouillard d'huile | ELBARON |
| Interface pour ravitailleur |
