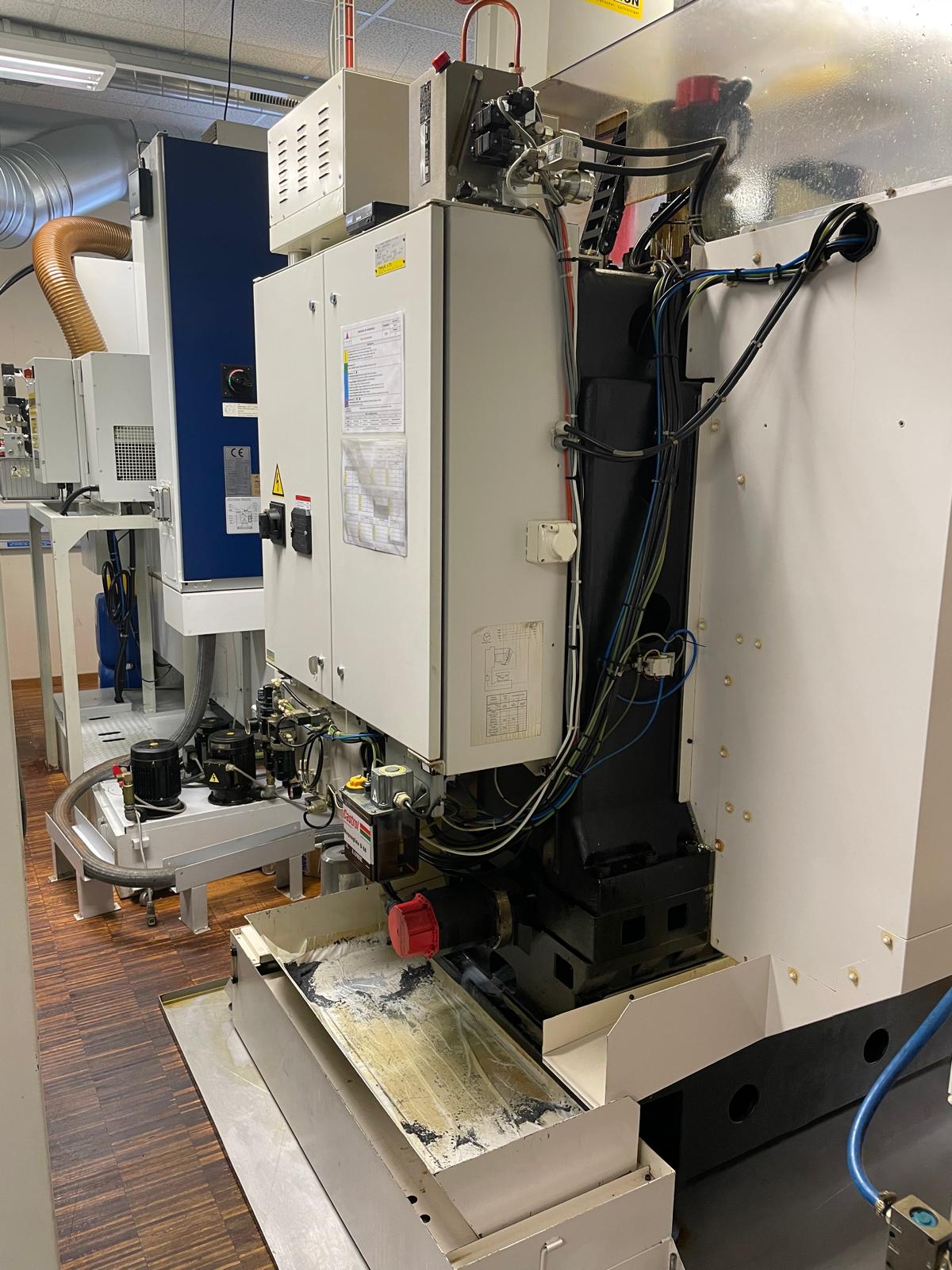

023315 - FANUC ROBODRILL ALPHA T14i B
Type: ROBODRILL ALPHA T14i B
Marque: FANUC
Groupe: Machining center
Sous-groupe: Vertical machining center
Commande: FANUC Series 16i-M
Année: 2000
Stock: 023315
FANUC ROBODRILL ALPHA T14i B est un Centre d'usinage vertical conçu pour la haute précision, grande exactitude et fiabilité. Table 550×380 mm; courses X500 Y400 Z330 mm; distance verticale 150–450 mm. Broche 100–12 000 t/min (variation continue), avances 1–15 000 mm/min, rapides 48 m/min; moteur 5,5 kW; 3×400 V; 9 kVA; poids ≈2100 kg; dimensions 1600×2000×2200 mm. Magasin 14 outils; diviseur 4e axe Peiseler; aspirateur brouillard d'huile Elbaron. Permet tolérances serrées; secteurs: automobile, horlogerie, machine-outil, aérospatial, médical.
Temps mise sous tension | 29400 Heures |
Longueur de la table | 550 mm |
Largeur de la table | 380 mm |
Course longitudinale (axe-X) | 500 mm |
Course transversale (Y) | 400 mm |
Course verticale (axe-Z) | 330 mm |
4ème axe | |
Changeur d'outils: | |
Magasin nombre de places d'outils | 14 |
Distance nez de broche et table | mm |
Distance entre la broche | 150 - 450 |
Vitesse de la broche: | |
Variateur (réglage progressif) | |
de | 100 t/min |
à | 12000 t/min |
Vitesse d'avance | 1 - 15'000 mm/min |
Avances rapide: | 48 m/min |
Branchement 50 Hz 3x | 400 Volt |
Moteur de la broche | 5.5 kW |
Puissance totale installée | 9 kVA |
Poids de la machine env. | 2100 kg |
Encombrement machine: | |
Longueur | 1600 mm |
Largeur | 2000 mm |
Hauteur | 2200 mm |
Accessoires divers: | |
Dispositif d'arrosage | |
Diviseur 4ème axe | Peiseler |
Aspiration brouillard d'huile | Elbaron |
